Zawory energooszczędne z zaworem zwrotnym

ZAWORY ENERGOOSZCZĘDNE Z ZAWOREM ZWROTNYM

Charakterystyka zaworów energooszczędnych z zaworem zwrotnym

• Zawory energooszczędne to zawory redukcyjne (reduktory ciśnienia) z wbudowanym zaworem zwrotnym
• Przeznaczone są do montaży bezpośredniego w przyłączu siłownika pneumatycznego
• Ich zadaniem jest zredukowanie ciśneinia doprowadzanego do siłownika pneumatycznego co znacznie ogranicza jego zużycie oraz redukuje koszty zużycia sprężonego powietrza w instalacji

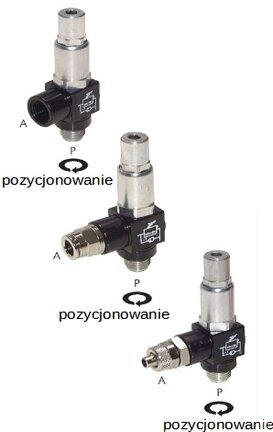

Wykonanie:

•  z gwintem wewnętrznym
• ze złączką wtykową
•  ze złączką skręcaną

Zasada działania

• ciśnienie robocze konieczne jest tylko w jednym kierunku działania siłownika pneumatycznego
• poprzez redukcję ciśnienia zwrotnego następuje znaczna oszczędność powietrza
• ustawione ciśnienie pozostaje zachowane także przy spadajacym ciśnieniu wejściowym
• jeżeli ciśnienie zasilania bedzie podłączone od strony gwintu, to po od strony przyłączki następuje jego redukcja
• w odwrotnym kierunku sprężone powietrze może przepływać bez dławienia przez zawór zwrotny
• reduktor ciśnienia przeznaczony jest do stosowania za zaworem

Dane techniczne:

Materiały:
Korpus: aluminium anodowane i stalowy ocynkowany, uszczelki: NBR

Wykonanie: z gwintem wewnętrznym, ze złączką wtykową, ze złączką skręcaną

Zakres temperatur: -10°C do +70°C

Ciśnienie robocze: 1 do 16 bar

Zakres regulacji ciśnienia: 1 do 8 bar

Medium robocze: sprężone powietrze filtrowane suche lub smarowane, gazy obojętne
