Cena netto/szt.
18 346,46 zł
22 566,15 zł
brutto/szt.
.png)

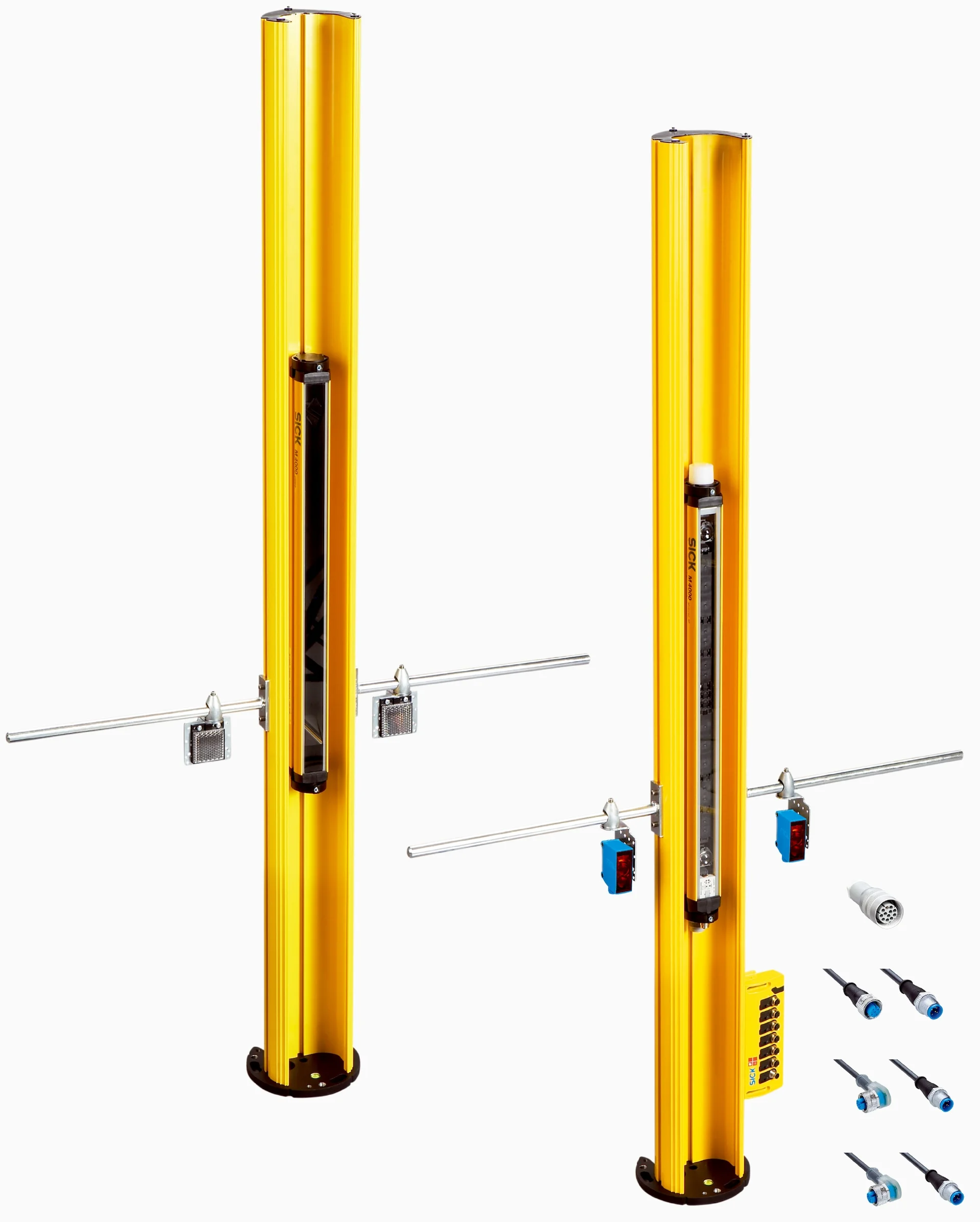

Opis produktu - Bariera bezpieczeństwa (1046789) serii M4000 - SICK
Cechy
| Wysokość kolumny | 1.740 mm |
| Zasięg | 0,5 m ... 4,5 m |
| Liczba wiązek | 2 |
| Odstęp miedzy wiązkami | 500 mm |
| Czas odpowiedzi | 10 ms |
| Synchronizacja | Synchronizacja optyczna |
| Pokrywa z wbudowanym sygnalizatorem świetlnym | ✔ |
| Zakres dostawy | 1 × zespół aktywny M40Z-S109 (odpowiada prekonfigurowanemu #1200125), zamontowany wstępnie w kolumnie do urządzeń PU3H17 (#2045643, wysokość kolumny 1740 mm, 1. wiązka świetlna 400 mm od podłoża) 1 × zespół pasywny PSD01-2501 ze zmianą kierunku za pomocą światłowodu (#1027907), zamontowany wstępnie w kolumnie do urządzeń PU3H17 (#2045643, wysokość kolumny 1740 mm, 1. wiązka świetlna 400 mm od podłoża) 1 × wzmacniacz przełączający bezpieczeństwa UE403 (#1026287) 2 × czujnik mutingu GL10-F4551 (#1071153), zamontowany wstępnie na uchwycie uniwersalnym (#2044953) na ramieniu do mutingu 400 mm (#2045879), włącznie z przewodem łączącym M12, 4-pinowym (#2105152), do podłączenia do UE403 2 × odbłyśnik P250 (#5304812), zamontowany wstępnie na uchwycie uniwersalnym (#2044953) na ramieniu mutingu 400 mm (#2045879) 1 × do zespołu aktywnego na przyłączu systemowym: konfekcjonowane gniazdo przewodu Hirschmann M26, 12-pinowe (#6020757) 1 × do zespołu aktywnego na przyłączu rozszerzającym: przewód łączący M12, 5-pinowy (#2096007), do podłączenia do UE403 |
Charakterystyka bezpieczeństwa technicznego
| Typ | Typ 4 (IEC 61496-1) |
| Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508) |
| Kategoria | Kategoria 4 (EN ISO 13849) |
| Poziom zapewnienia bezpieczeństwa | PL e (EN ISO 13849) |
| PFH D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 6,6 x 10 -9 (EN ISO 13849) |
| T M (okres użytkowania) | 20 lat(a) (EN ISO 13849) |
| Bezpieczny stan w przypadku usterki | Co najmniej jedno urządzenie OSSD jest wyłączone |
Funkcje
| Funkcje | Stan dostarczony | |||
|---|---|---|---|---|
| Kodowanie wiązki | ✔ | |||
| Blokada restartu | ✔ | |||
| Monitorowanie urządzeń zewnętrznych (EDM) | ✔ | |||
| Konfigurowalne wyjście statusu | ✔ | Status mutingu | ||
| Bezpieczna komunikacja urządzeń SICK za pośrednictwem EFI | ✔ | |||
|
Interfejsy
| ||||||
| Przyłącze konfiguracyjne | Gniazdo M8, 4-biegunowe | |||||
| ||||||
| Wskaźniki | LEDs Wyświetlacz 7-segmentowy | |||||
| Pokrywa z wbudowanym sygnalizatorem świetlnym | ✔ | |||||
| Wyjście sygnalizacyjne (ADO) | ✔ |
1) Zależnie od obciążenia, zasilacza i przekroju przewodu. Należy przestrzegać podanych danych technicznych.
Dane elektryczne
| Klasa ochrony | III (IEC 61140) | |||||||
| Napięcie zasilania U V | 24 V DC (19,2 V DC ... 28,8 V DC) 1) | |||||||
| Tętnienia resztkowe | ≤ 10 % 2) | |||||||
| Pobór prądu | ≤ 0,6 A 3) | |||||||
|
1) Zewnętrzne zasilanie elektryczne musi być odporne na krótkotrwały zanik napięcia przez 20 ms zgodnie z normą EN 60204-1. Firma SICK oferuje odpowiednie zasilacze jako wyposażenie dodatkowe.
2) W ramach granic U V .
3) Bez obciążenia.
4) Dotyczy napięć w zakresie od –30 V do +30 V.
Dane mechaniczne
| Wymiary | Patrz rysunek wymiarowy | |||||
|
Dane dotyczące otoczenia
| Stopień ochrony | IP65 (EN 60529) |
| Temperatura otoczenia pracy | –30 °C ... +55 °C |
| Temperatura składowania | –30 °C ... +70 °C |
| Wilgotność powietrza | 15 % ... 95 %, bez kondensacji |
| Odporność na wstrząsy | 10 g, 16 ms (IEC 60068-2-29) |
Inne dane
| Długość fali | 850 nm |
Klasyfikacje
| ECLASS 5.0 | 27272703 |
| ECLASS 5.1.4 | 27272703 |
| ECLASS 6.0 | 27272703 |
| ECLASS 6.2 | 27272703 |
| ECLASS 7.0 | 27272703 |
| ECLASS 8.0 | 27272703 |
| ECLASS 8.1 | 27272703 |
| ECLASS 9.0 | 27272703 |
| ECLASS 10.0 | 27272703 |
| ECLASS 11.0 | 27272703 |
| ECLASS 12.0 | 27272703 |
| ETIM 5.0 | EC001832 |
| ETIM 6.0 | EC001832 |
| ETIM 7.0 | EC001832 |
| ETIM 8.0 | EC001832 |
| UNSPSC 16.0901 | 46171620 |
Parametry techniczne - Bariera bezpieczeństwa (1046789) serii M4000 - SICK
Nr kat.
OC-SICK004715
Pliki do pobrania - Bariera bezpieczeństwa (1046789) serii M4000 - SICK
- dataSheet_Mutingsystem-M40Z-Komplett-Pak_1046789_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
