Cena netto/szt.
748,94 zł
921,20 zł
brutto/szt.
.png)

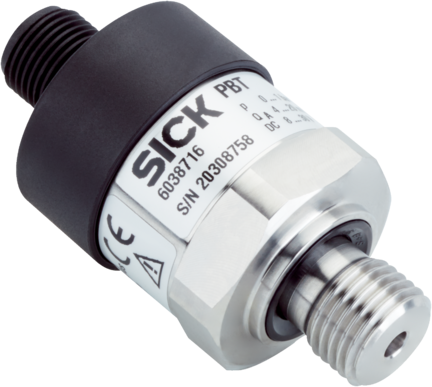

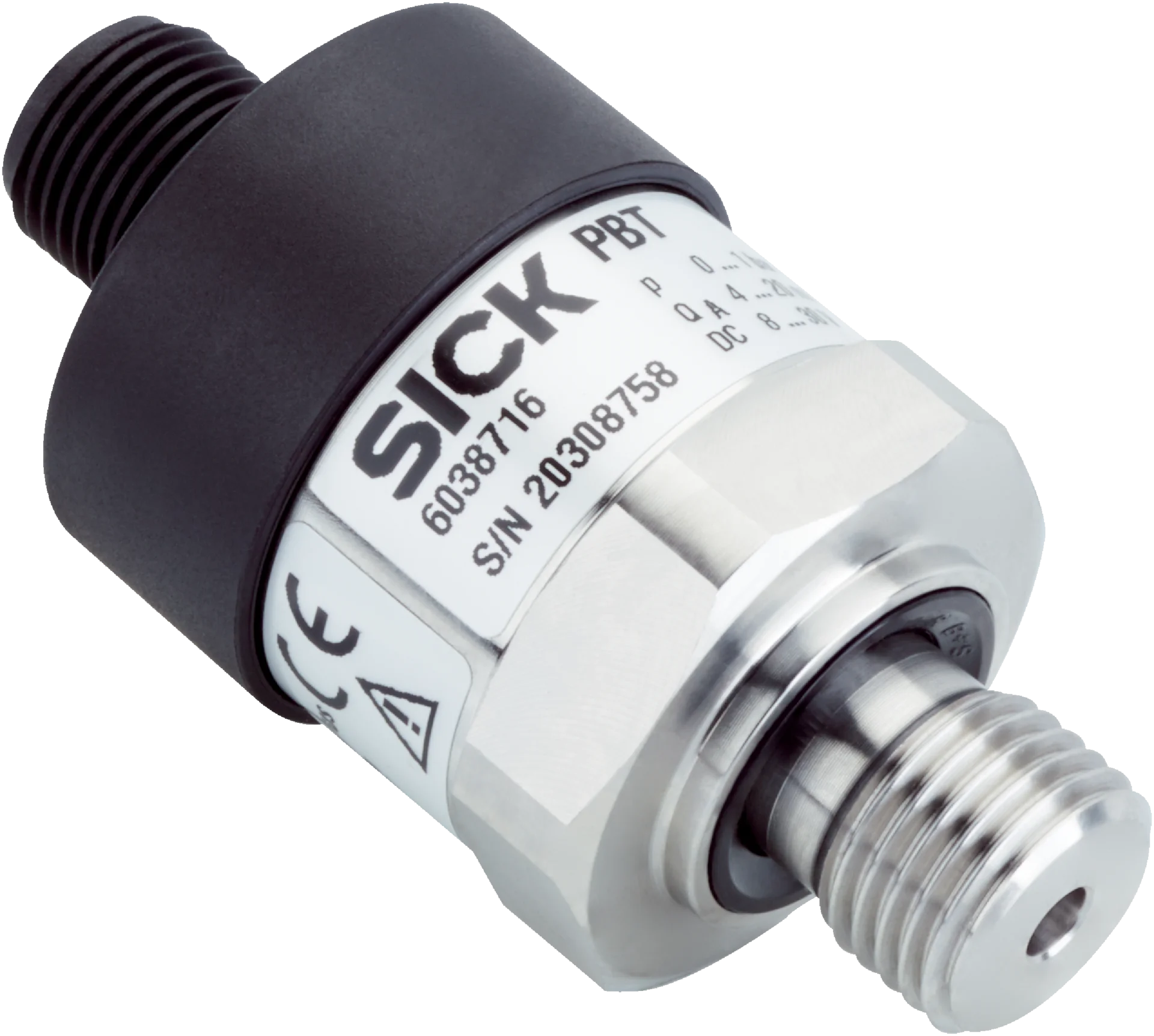

Opis produktu - Czujnik (6086743) serii PBT - SICK
Cechy
| Medium | Ciekłe, gazowe |
| Rodzaj ciśnienia | Próżnia i zakresy pomiarowe ± |
| Jednostka ciśnienia | bar |
| Zakres pomiarowy | –1 bar ... 0 bar |
| Temperatura procesu | 0 °C ... +80 °C |
| Maksymalna impedancja R A | 4 mA ... 20 mA, 2-żyłowy (R A ≤ (L + - 8 V) / 0,02 A [Ω]) 0 V ... 10 V, 3-żyłowy (R A > 10 kΩ) 0 V ... 5 V, 3-żyłowy (R A > 5 kΩ) |
| Sygnał wyjściowy | 4 mA ... 20 mA, 2-przewodowy |
| Cecha wyróżniająca | Brak |
Mechanika/elektryka
| Przyłącze procesowe | G ¼ B wg EN 837 |
| Materiały mające kontakt z mediami | Przyłącze ciśnieniowe: stal nierdzewna 316L Czujnik ciśnienia: stal nierdzewna 316L (od 0 bar ... 10 bar wzgl. – stal nierdzewna 13-8 PH) |
| Wewnętrzny płyn transmisyjny | Olej silikonowy (tylko dla zakresów pomiarowych < 0 bar ... 10 bar oraz ≤ 0 bar(a) ... 25 bar(a)) |
| Otwór kanalika | Standard |
| Materiał obudowy | Stal nierdzewna |
| Typ przyłącza | Wtyk kątowy według DIN 175301-803 A |
| Napięcie zasilające | 8 V DC ... 30 V DC 1) |
| Pobór prądu | Prąd sygnału (maks. 25 mA) dla wyjścia prądowego Maks. 8 mA dla sygnału wyjściowego napięcia |
| Bezpieczeństwo elektryczne | Ochrona przepięciowa: 32 V DC, 36 V DC przy 4 mA ... 20 mA Odporność przeciwzwarciowa: Q A do M Zabezpieczenie przed zamianą biegunów: L + do M Klasa ochrony: III |
| Napięcie izolacji | 500 V DC |
| Zgodność CE | Dyrektywa w sprawie urządzeń ciśnieniowych: 2014/68/UE Dyrektywa EMC: 2014/30/WE, EN 61326-2-3 |
| Masa czujnika | Ok. 80 g |
| Uszczelnienie | Miedź |
| Stopień ochrony | IP65 2) |
| Klasa ochrony III | ✔ |
| Warunki referencyjne | Warunki referencyjne: wg IEC 61298-1 |
| MTTF | 815 lat(a) |
1) Zasilanie przetwornika pomiarowego ciśnienia musi być realizowane poprzez obwód prądowy o ograniczonej energii zgodnie z punktem 9.3 normy UL/EN/IEC 601010-1 albo LPS zgodnie z normą UL/EN/IEC 60950-1 lub Class 2 zgodnie z normą UL 1310/UL1585 (NEC albo CEC). Zasilanie elektryczne musi być przystosowane do pracy powyżej 2000 m, jeśli przetwornik pomiarowy ciśnienia będzie używany na takiej wysokości.
2) Stopień ochrony IP wg IEC 60529. Podane stopnie ochrony dotyczą tylko stanu po podłączeniu przewodów zakończonych wtykami o odpowiednim stopniu ochrony.
Wydajność
| Nieliniowość | ≤ ± 0,5 %, zakresu |
| Dokładność | ≤ ± 1 % zakresu |
| Dokładność kalibracji sygnału zerowego | ≤ 0,5% zakresu typ., ≤ 0,8% zakresu maks. (przy nieliniowości 0,5%) |
| Histereza | ≤ 0,16 % zakresu |
| Niepowtarzalność | ≤ 0,1 % zakresu |
| Czas wstrojenia | < 4 ms |
| Szum sygnału | ≤ 0,3 % zakresu |
| Długoterminowy dryft/stabilność na rok | ≤ 0,1 % zakresu wg IEC 61298-2 |
| Znamionowy zakres temperatur | 0 °C ... +80 °C |
| Trwałość użytkowa | Co najmniej 100 mln zmian obciążenia |
Dane dotyczące otoczenia
| Temperatura otoczenia | 0 °C ... +80 °C |
| Temperatura składowania | –40 °C ... +70 °C |
| Względna wilgotność powietrza | 45 % ... 75 % |
| Odporność na udary | 500 g według IEC 60068-2-27 (wstrząs mechaniczny) |
| Obciążenie przez drgania | 10 g według IEC 60068-2-6 (drgania rezonansowe) 20 g opcjonalnie |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27200614 |
| ECLASS 5.1.4 | 27200614 |
| ECLASS 6.0 | 27200614 |
| ECLASS 6.2 | 27200614 |
| ECLASS 7.0 | 27200614 |
| ECLASS 8.0 | 27200614 |
| ECLASS 8.1 | 27200614 |
| ECLASS 9.0 | 27200614 |
| ECLASS 10.0 | 27200614 |
| ECLASS 11.0 | 27200614 |
| ECLASS 12.0 | 27200614 |
| ETIM 5.0 | EC011478 |
| ETIM 6.0 | EC011478 |
| ETIM 7.0 | EC011478 |
| ETIM 8.0 | EC011478 |
| UNSPSC 16.0901 | 41112410 |
Parametry techniczne - Czujnik (6086743) serii PBT - SICK
Nr kat.
OC-SICK044038
Pliki do pobrania - Czujnik (6086743) serii PBT - SICK
- dataSheet_PBT-CB1X0SG4SSCALA0Z_6086743_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
