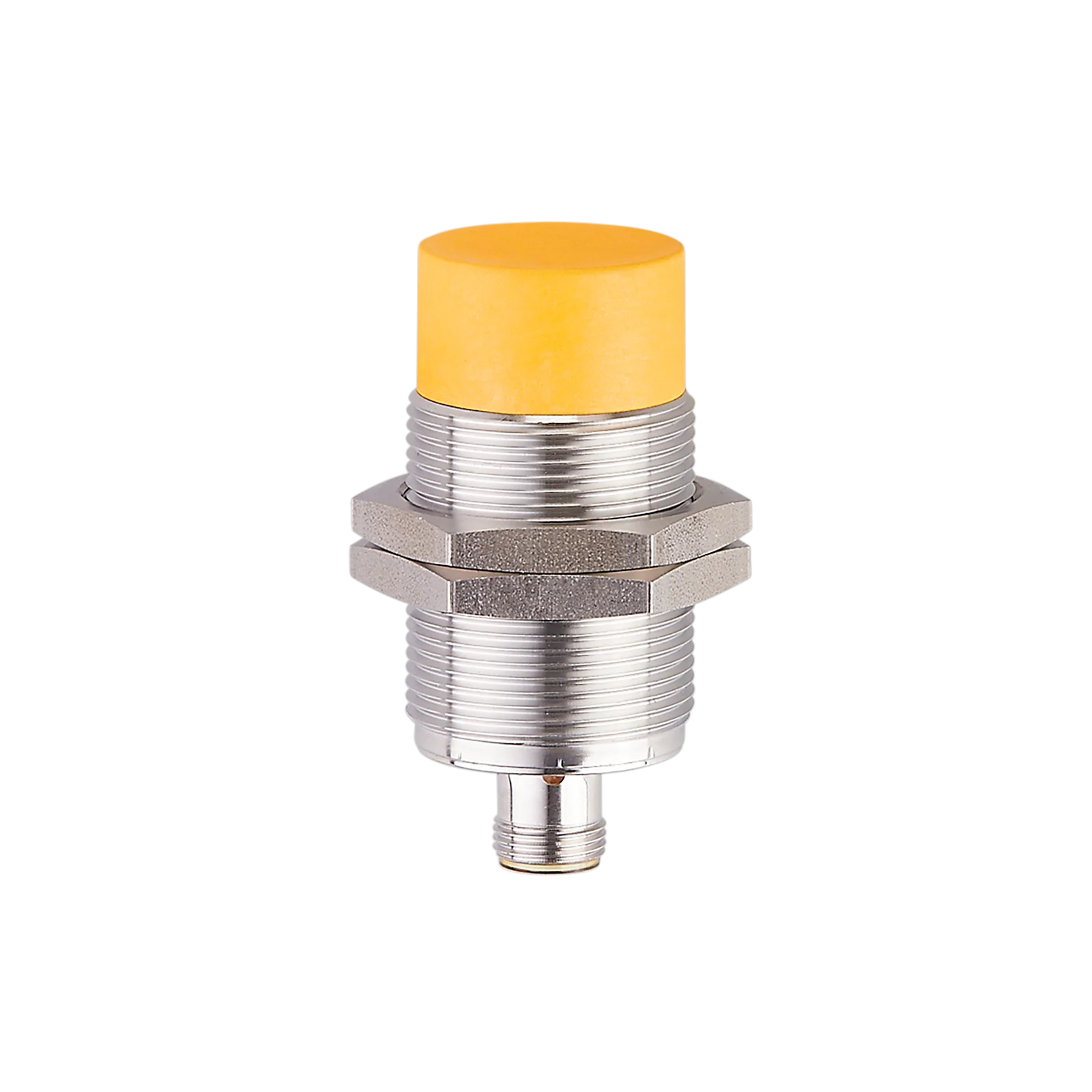

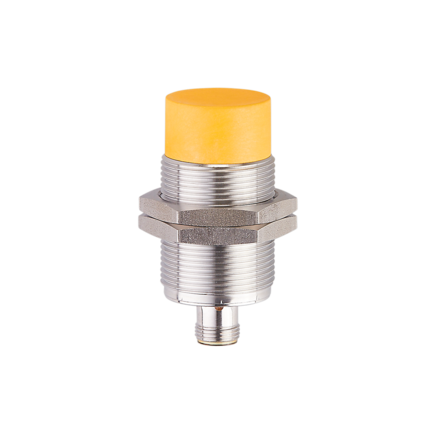

Czujnik bezpieczeństwa indukcyjny GIIK4015-2PO/SIL2/US (GI854S) - IFM

SKU: OC-IFM007609 MPN: GI854S
Producent: IFM
Cena netto/szt. 513,45 zł
631,54 zł brutto/szt.
Czujnik bezpieczeństwa indukcyjny GIIK4015-2PO/SIL2/US (GI854S) - IFM
513,45 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik bezpieczeństwa indukcyjny GIIK4015-2PO/SIL2/US (GI854S) - IFM

  • Świadectwa zgodności z następującymi normami: EN 60947-5-3, IEC 61508 i ISO 13849
  • Podłączenie do sterowników PLC bezpieczeństwa, bezpiecznych modułów AS-i lub bezpiecznych jednostek oceniających
  • Pewność bezpieczeństwa operatora i maszyny

Cechy produktu

Wykonanie elektrycznePNP
Funkcja wyjścia2 x OSSD (A1 i A2)
Strefa dozwolona[mm]> 21,5
ObudowaObudowa gwintowana
Wymiary[mm]M30 x 1,5 / L = 65

Aplikacja

Konstrukcjastyki pozłacane
Typ działaniadziałanie ciągłe
Funkcja bezpieczeństwastan bezpieczny przy prawidłowym tłumieniu
AplikacjaDo zastosowań w aplikacjach mobilnych i trudnych

Dane elektryczne

Napięcie zasilania[V]8...32 DC
Napięcie znamionowe izolacji[V]60
Pobór prądu[mA]< 20
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Maks. czas rozruchu[ms]1000

Wyjścia

Wykonanie elektrycznePNP
Funkcja wyjścia2 x OSSD (A1 i A2)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,5; (30 mA)
Minimalny prąd obciążenia[mA]1
Prąd obciążenia wyjścia przełączającego DC[mA]50
Częstotliwość przełączania DC[Hz]10
Dane wyjścioweInterfejs typ C klasa 1
Napięcie wyjściowe przy 24 VWejścia typ 1, 2 kompatybilne z EN 61131-2
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak
Maks. obciążenie pojemnościowe CL_max[nF]20

Strefa działania

Strefa dozwolona[mm]> 21,5
Odległość bezpiecznego wyłączenia s(ao)[mm]< 12

Dokładność / odchylenie

Współczynnik korekcjistal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,4 / miedź: 0,3
Histereza[% z Sr]1...10

Czasy reakcji

Odpowiedź na żądanie bezpieczeństwa[ms]5
Czas reakcji podczas zbliżania do strefy dozwolonej[ms]5
Czas ryzyka (czas reakcji na błędy związane z bezpieczeństwem)[ms]100

Warunki pracy

Temperatura otoczenia[°C]-40...85
Maks. wilgotność względna powietrza[%]50; (70 °C; <70 °C: >50 %)
Maks. wysokość nad poziomem morza[m]5000
Promieniowanie jonizująceniedopuszczalny
OchronaIP 65; IP 67; IP 68; IP 69K; (z dokręconym wtykiem żeńskim ifm)
Chemikalia
test wg ISO 16750-5
Sprawdzono następujące media przez 22 godz. w temp. 60 °Cchłodziwa
(HoughtonHocut4480
Oemeta
HYCUT ET 46)
Następujące media były testowane przez 22 godziny w temp. 75 °Cpłyny hydrauliczne
(Fuchs Renoling B15 VG 46 HLP
Total BiohydranTMP 4HEES
Fuchs Hydrotherm 46 M HFC)
oleje przekładniowe
(Fuchs TITAN ATF 3353 Dexron III)
diesel
biodiesel
mocznik
(AdBlue)
płyn hamulcowy
(K2 TURBO DOT 4)
Sprawdzono następujące media przez 22 godz. w temp. 23 °Czabezpieczenie antykorozyjne
(specjalny wosk konserwujący Sonax )
zimny środek czyszczący
(Sonax cold cleaner S )
środek czyszczący na bazie amoniaku
(Weco Dr. Webers Salmiak-Konzentrat (stężony chlorek amonowy) )
kwas akumulatorowy
Sprawdzono następujące media przez 2 godz. w temp. 23 °Cśrodek czyszczący do felg
(Sonax Xtreme Plus)
Sprawdzono następujące media przez 10 minut w temp. 23 °Cbenzyna bezołowiowa poziomu premium

Testy / dopuszczenia

EMC
środowiska przemysłowe
EN 60947-5-3
EN 61000-4-2 ESD6 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane20 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge2 kV
EN 61000-4-6 w. cz. przewodzone10 V
EN 61000-4-830 A/m 50/60 Hz / 1000 A/m 0 Hz
EN 55011klasa B
Aplikacje mobilnetylko do pracy z centralnym ogranicznikiem obciążenia (58 V) / nie do aktywnej pracy w trakcie fazy rozruchu silnika w systemach 12-woltowych
ISO 10605 ESD8 kV CD / 15 kV AD
ISO 11452-2, ISO 11452-5 odporność na zakłócenia promieniowane100 V/m
ISO 7637-2, ISO 16750-2 odporność na zakłócenia przewodzone12 V / 24 V
puls1 2a 3a 3b 4 5b
Poziom rygoruIII III III III III III 58V
Kryteria niepowodzeniaB B B A A C/B A
EN 55025
Odporność na wibracje
EN 60068-2-6 Fc20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach
Szum szerokopasmowy
EN 60068-2-64 h5,9 g (10...2000 Hz) / wartość skuteczna przyspieszenia dla montażu na nadwoziu
Odporność na wstrząsy
EN 60068-2-27 Ea100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
Próba udarowa ciągła
EN 60068-2-27 Ea40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych
Próba szybkiej zmiany temperatury
EN 60068-2-14 NaTA = -40°C; TB = 85°C; t1 = 30 min; t2 = 10 s 100 cykli
Próba natrysku solanki
EN 60068-2-52 Kbpoziom rygoru 5 (4 cykle testowe)

Klasyfikacja bezpieczeństwa

Spełnia wymogi
ISO 13849-1: 2015 kategoria 2, PL d
IEC 61508 SIL 2
IEC 62061 SIL 2
Żywotność TM (Mission Time)[h]≤ 87600
Żywotność TM (dodatkowe informacje)
środowiska przemysłowe Zakres temperatury -25...70 °C ≤ 175200
PFH[1/h]< 5E-08

Dane mechaniczne

Waga[g]189,6
ObudowaObudowa gwintowana
Montażmontaż niezabudowany

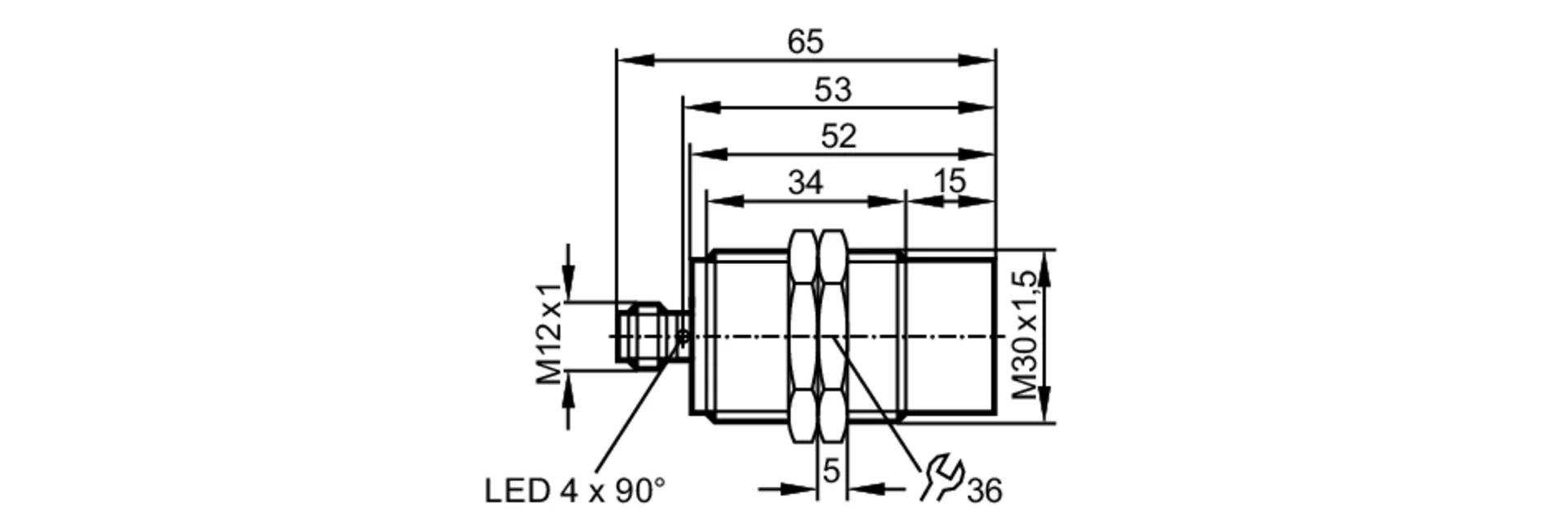

Wymiary[mm]M30 x 1,5 / L = 65
Opis gwintuM30 x 1,5
Materiałkołnierz gwintowany: mosiądz pokryty białym brązem; powierzchnia aktywna: LCP; okno LED: PEI; nakrętki zabezpieczające: mosiądz pokryty białym brązem
Moment dokręcający[Nm]< 50

Wyświetlacze / elementy robocze

Wyświetlacz
Wyświetlanie stanów wyjść4 LED, kolor żółty

Akcesoria

Dostarczane elementy
nakrętki zabezpieczające: 2

Uwagi

Uwagi
materiałów do bezpiecznego montażu nie dostarczamy w komplecie; mocowanie jest po stronie użytkownika
spełnia wymagania środowiskowe i EMC do pracy w maszynach rolniczych i leśnych, ziemnych i budowlanych, jak również w pojazdach przemyslowych
Jeżeli nie podano inaczej, wszystkie dane odnoszą się do obiektu referencyjnego wg IEC 60947-5-2 w całym zakresie temperatur.
(FE360 = ST37-2K) 45x45x1 mm
Sztuk w opakowaniu1 szt.

Połączenie elektryczne - wtyk

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane
