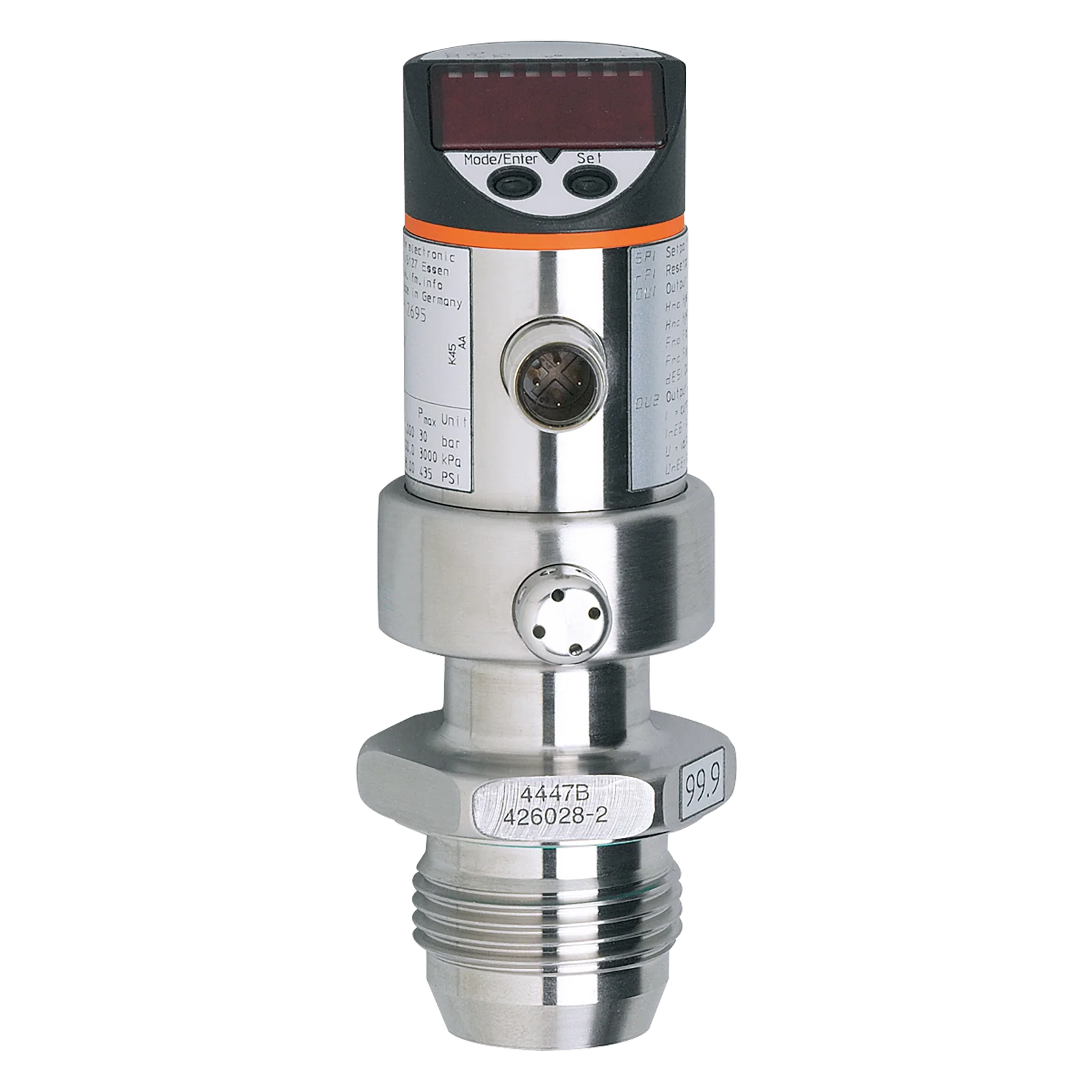

Czujnik ciśnienia z funkcją diagnostyczną dla pomp PIM010-REA01-KFPKG/US/ /P (PIM694) - IFM
SKU: OC-IFM014372
MPN: PIM694
Producent:
IFM
Cena netto/szt.
3 728,25 zł
4 585,75 zł
brutto/szt.
.png)
Opis produktu - Czujnik ciśnienia z funkcją diagnostyczną dla pomp PIM010-REA01-KFPKG/US/ /P (PIM694) - IFM
- Dwie funkcje jednego urządzenia: Monitoring pompy i wykrywanie ciśnienia
- Niezawodna diagnostyka zakłóceń w obszarze ssącym i wykrywanie kawitacji
- Wykrywanie cieczy odgazowujących lub powietrza uwięzionego w pompie
- Niezależny monitoring ciśnienia w układzie drugim wyjściem przełączającym
- Sterowanie pompą przez wyjście analogowe
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |||
| Zakres pomiarowy |
| |||
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający |
Aplikacja
| Konstrukcja | styki pozłacane | |||
| Aplikacja | montaż zabudowany do przemysłu spożywczego | |||
| Montaż | Obudowa swobodnie obracalna o kąt 350° | |||
| Media | Media lepkie i zawiesiny; ciecze i gazy | |||
| Temperatura medium[°C] | -25...125; (145 max. 1h) | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Rodzaj ciśnienia | ciśnienie względne; próżnia | |||
| Brak strefy martwej | tak |
Dane elektryczne
| Napięcie zasilania[V] | 18...32 DC |
| Pobór prądu[mA] | < 50 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 0,2 |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; (konfigurowalne) | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 250 | |
| Częstotliwość przełączania DC[Hz] | 350 | |
| Uwagi dotyczące częstotliwości przełączania[Hz] |
| |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe[mA] | 4...20, odwracalny; (skalowany) | |
| Maks. obciążenie[Ω] | (Ub - 10 V) / 20 mA | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||||
| Punkt przełączania SP |
| ||||
| Punkt resetu rP |
| ||||
| Wyjście analogowe / dolna wartość |
| ||||
| Wyjście analogowe / górna wartość |
| ||||
| W krokach co |
| ||||
| Ustawienia fabryczne |
|
Dokładność / odchylenie
| Dokładność punktu przełączania[% zakresu] | < ± 0,2; (Turn down 1:1) |
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,2; (Turn down 1:1 , liniowość uwzględniająca histerezę i powtarzalność , ustawienie wartości granicznej według normy DIN EN IEC 62828-1) |
| Odchylenie liniowości[% zakresu] | < ± 0,15; (Turn down 1:1) |
| Odchylenie histerezy[% zakresu] | < ± 0,15; (Turn down 1:1) |
| Stabilność długotrwała[% zakresu] | < ± 0,1; (Turn down 1:1; na rok) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | < ± 0,15; (0...70 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | < ± 0,1; (0...70 °C) |
Czasy reakcji
| Czas reakcji[ms] | < 2,5 |
| Tłumienie wartości procesowej dAP[s] | 0...10 |
| Tłumienie wyjścia analogowego dAA[s] | 0...10 |
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 0,2 |
Software / programowanie
| Możliwości parametryzacji | punkt zerowy; zakres |
Warunki pracy
| Temperatura otoczenia[°C] | -25...80 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 67; IP 69K |
Testy / dopuszczenia
| EMC |
| ||||||||||
| Odporność na wstrząsy |
| ||||||||||
| Odporność na wibracje |
| ||||||||||
| MTTF[lata] | 188 |
Dane mechaniczne
| Waga[g] | 455,5 |
| Obudowa | cylindryczna |

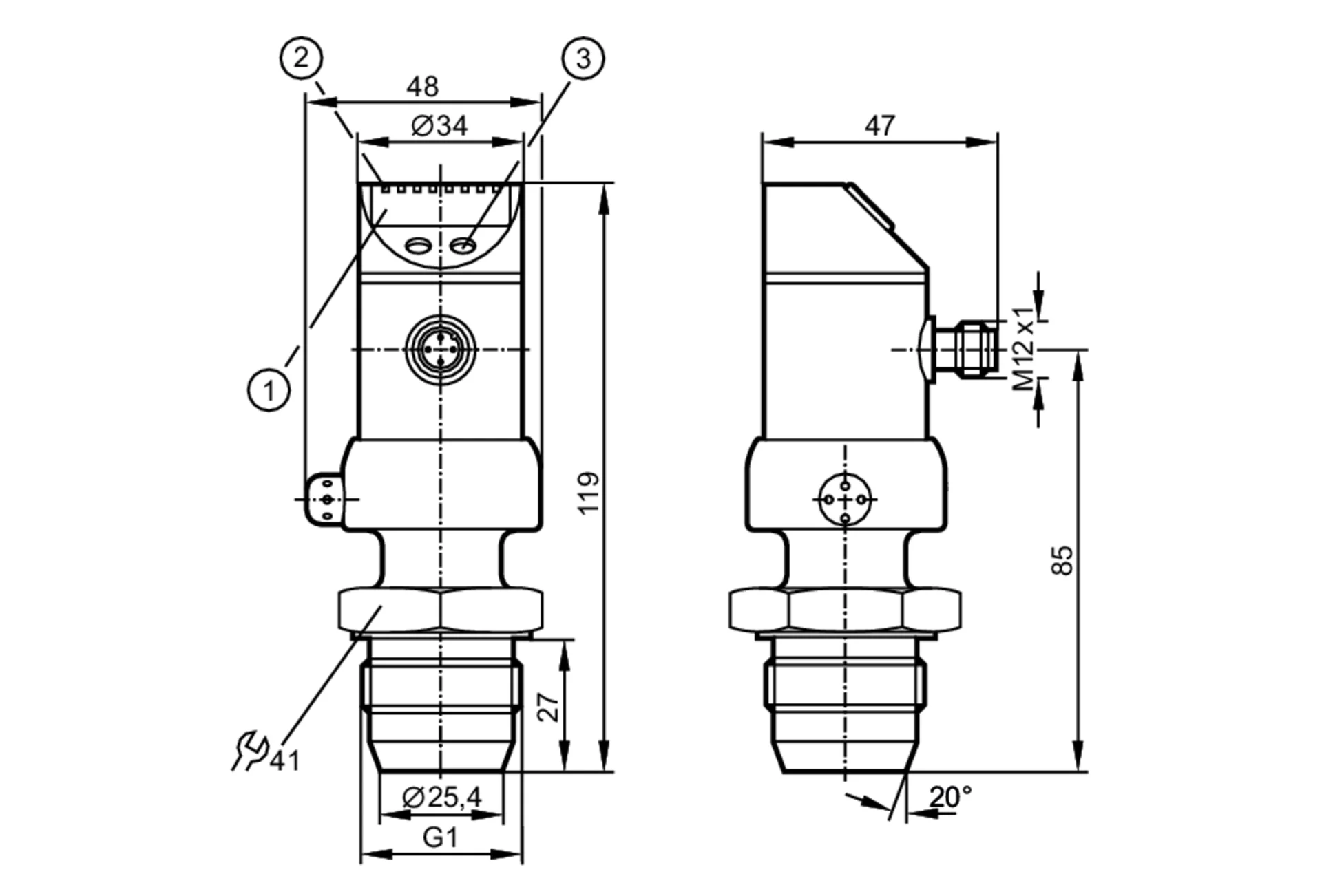

| Wymiary[mm] | Ø 34 / L = 119 |
| Materiał | stal nierdzewna (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE |
| Materiały części w kontakcie z medium | ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE |
| Min. liczba cykli ciśnienia | 100 milionów |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Uwagi |
| ||||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Parametry techniczne - Czujnik ciśnienia z funkcją diagnostyczną dla pomp PIM010-REA01-KFPKG/US/ /P (PIM694) - IFM
Nr kat.
OC-IFM014372
Pliki do pobrania - Czujnik ciśnienia z funkcją diagnostyczną dla pomp PIM010-REA01-KFPKG/US/ /P (PIM694) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
