Czujnik ciśnienia z płaską celką pomiarową PM-010-REA01-E-ZVG/US (PM1704) - IFM
SKU: OC-IFM014494
MPN: PM1704
Producent:
IFM
Cena netto/szt.
2 328,30 zł
2 863,81 zł
brutto/szt.
.png)
Opis produktu - Czujnik ciśnienia z płaską celką pomiarową PM-010-REA01-E-ZVG/US (PM1704) - IFM
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w przemyśle spożywczym
- Higieniczna, płaska konstrukcja
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Duża odporność na temperaturę i wysoka klasa ochrony
- Dokładne wyjście analogowe i wygodna komunikacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | ||||
| Zakres pomiarowy |
| ||||
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny Aseptoflex Vario |
Aplikacja
| Konstrukcja | styki pozłacane | |||
| Element pomiarowy | ceramiczno-pojemnościowe celki pomiarowe | |||
| Monitoring temperatury | nie | |||
| Aplikacja | montaż zabudowany do przemysłu spożywczego | |||
| Media | Media lepkie i zawiesiny; ciecze i gazy | |||
| Temperatura medium[°C] | -25...150 | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Odporność na podciśnienie[mbar] | -1000 | |||
| Rodzaj ciśnienia | ciśnienie względne; próżnia | |||
| Brak strefy martwej | tak | |||
| MAWP (dla aplikacji zgodnych z CRN)[bar] | 50 |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Zintegrowana funkcja Watchdog | tak |
| 2-przewodowy | |
|---|---|
| Pobór prądu[mA] | 3,5...21,5 |
| Czas rozruchu[s] | 1 |
| 3-przewodowy | |
|---|---|
| Pobór prądu[mA] | < 45 |
| Czas rozruchu[s] | 0,5 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał analogowy; IO-Link; (konfigurowalne) |
| Liczba wyjść binarnych | 1; (IO-Link) |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (skalowany) |
| Maks. obciążenie[Ω] | 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA) |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||||
| Wyjście analogowe / dolna wartość |
| ||||
| Wyjście analogowe / górna wartość |
| ||||
| W krokach co |
| ||||
| Ustawienia fabryczne |
|
Dokładność / odchylenie
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) | ||||||||
| Odchyłka od charakterystyki[% zakresu] | < ± 0,2; (liniowość, włącznie z histerezą i powtarzalnością, ustawianie wartości granicznej zgodnie z DIN EN IEC 62828-1) | ||||||||
| Odchylenie liniowości[% zakresu] | < ± 0,15; (Turn down 1:1) | ||||||||
| Odchylenie histerezy[% zakresu] | < ± 0,15; (Turn down 1:1) | ||||||||
| Stabilność długotrwała[% zakresu] | < ± 0,1; (Turn down 1:1; na rok) | ||||||||
| Całkowita odchyłka w całym zakresie temperatur |
| ||||||||
| Uwaga | więcej szczegółów można znaleźć w rozdziale wykresy i schematy |
Czasy reakcji
| Tłumienie wyjścia analogowego dAA[s] | 0...4 |
| 2-przewodowy | |
|---|---|
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 30 |
| 3-przewodowy | |
|---|---|
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 7 |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||
| IO-Link Revision | 1.1 | ||||||
| Norma SDCI | IEC 61131-9 | ||||||
| Profil |
| ||||||
| SIO tryb | nie | ||||||
| Wymagany typ portu mastera | A | ||||||
| Ilość danych analogowych | 3 | ||||||
| Min.czas cyklu procesu[ms] | 3,2 | ||||||
| Rozdzielczość IO-Link - ciśnienie[bar] | 0,002 | ||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; temperatura wewnętrzna | ||||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...80 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 67; IP 68; IP 69K |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 323 | ||
| Uwaga dotycząca dopuszczeń |
| ||
| Dopuszczenie UL |
|
Dane mechaniczne
| Waga[g] | 307,75 |
| Obudowa | cylindryczna |

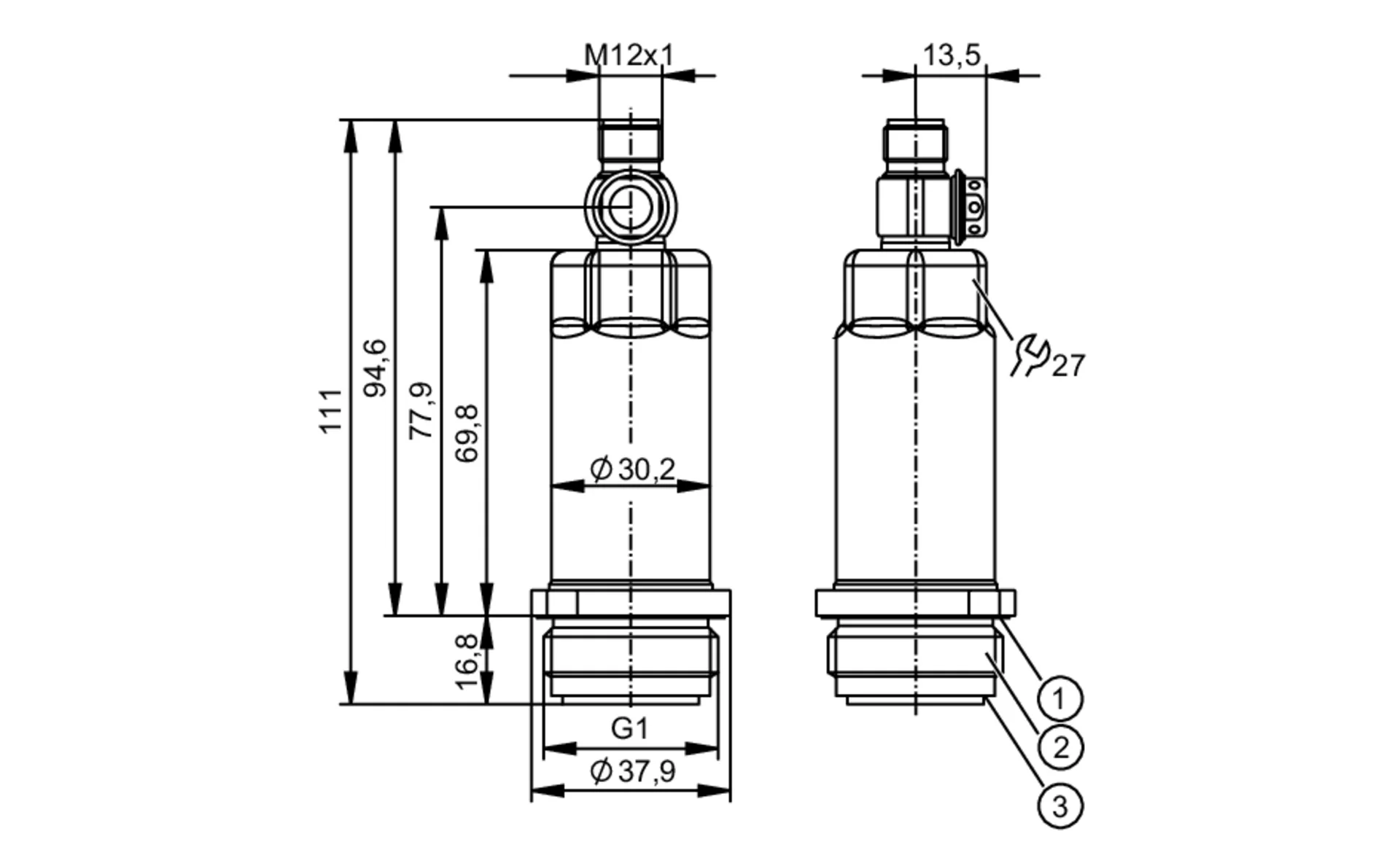

| Wymiary[mm] | Ø 30,2 / L = 111 |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT |
| Materiały części w kontakcie z medium | ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE |
| Min. liczba cykli ciśnienia | 100 milionów |
| Moment dokręcający[Nm] | 35 |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny Aseptoflex Vario |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| wpływ temperatury otoczenia na dokładność |
|
Parametry techniczne - Czujnik ciśnienia z płaską celką pomiarową PM-010-REA01-E-ZVG/US (PM1704) - IFM
Nr kat.
OC-IFM014494
Pliki do pobrania - Czujnik ciśnienia z płaską celką pomiarową PM-010-REA01-E-ZVG/US (PM1704) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
