Czujnik ciśnienia z wejściem analogowym PNI250-SBR14-QFRKG/US/ V (PNI021) - IFM

SKU: OC-IFM014731 MPN: PNI021
Producent: IFM
Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:
[email protected]
+48 71 799 45 81
Zapisz na liście
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik ciśnienia z wejściem analogowym PNI250-SBR14-QFRKG/US/ V (PNI021) - IFM

  • Ocena wartości zewnętrznego napięcia lub prądu
  • Ciągłe zestawianie wartości nastaw / wartości rzeczywistych bezpośrednio w czujniku
  • Automatyczna regulacja punktu przełączania
  • Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
  • Wydajny monitoring różnicy ciśnień

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2
Zakres pomiarowy[bar]0...250
Przyłącze procesowepołączenie gwintowane G 1/4 Gwint wewnętrzny

Aplikacja

Konstrukcjastyki pozłacane
Aplikacjado aplikacji przemysłowych
Mediaciecze i gazy
Warunkowo odpowiedni dlado użycia z gazami o ciśnieniu> 25 bar tylko na zapytanie
Temperatura medium[°C]-25...80
Minimalne ciśnienie niszczące
850 bar85 MPa
Wytrzymałość na ciśnienie
400 bar40 MPa
Rodzaj ciśnieniaciśnienie względne

Dane elektryczne

Napięcie zasilania[V]18...30 DC
Pobór prądu[mA]< 90
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]0,2
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2

Wejścia

Wejście analogowe (prądowe)[mA]0...20
Rezystancja wejściowa[Ω]300
Wejścia analogowe (napięciowe)[V]0...10
Rezystancja wejściowa[kΩ]90

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający
Wykonanie elektrycznePNP/NPN
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Prąd obciążenia wyjścia przełączającego DC[mA]250
Częstotliwość przełączania DC[Hz]< 170
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Zakres pomiarowy[bar]0...250
Punkt przełączania SP[bar]-62...250
Uwaga dotycząca punktu przełączania SP
ciśnienie różnicowe
Punkt resetu rP[bar]-63...249
Uwaga dotycząca punktu resetowania rP
ciśnienie różnicowe
W krokach co[bar]1

Dokładność / odchylenie

Odchyłka od charakterystyki[% wartości końcowej]< ± 0,6
Dryft temperaturowy na 10K< ± 0,3
Odchylenie charakterystyki wejścia analogowego< ± 0,3
Dryft temperaturowy wejścia analogowedo na 10 K< ± 0,1
Dryft temperaturowy wejścia analogowego[°C]0...80

Czasy reakcji

Czas reakcji[ms]< 3
Programowalny czas opóźnienia dS, dr[s]0, 0,1...50
Tłumienie wartości procesowej dAP[s]0...4

Software / programowanie

Regulacja punktu przełączaniaprzycisk do programowania
Możliwości parametryzacjihistereza / okno; normalnie otwarte / zamknięte; logika przełączania; wejście prądowe / napięciowe; Tłumienie; kalibracja wyświetlanej wartości; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana

Warunki pracy

Temperatura otoczenia[°C]-25...80
Temperatura składowania[°C]-40...100
OchronaIP 67

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 w. cz. przewodzone10 V
Odporność na wstrząsy
DIN IEC 68-2-2750 g (11 ms)
Odporność na wibracje
DIN IEC 68-2-620 g (10...2000 Hz)
MTTF[lata]152
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g]293
Obudowacylindryczna

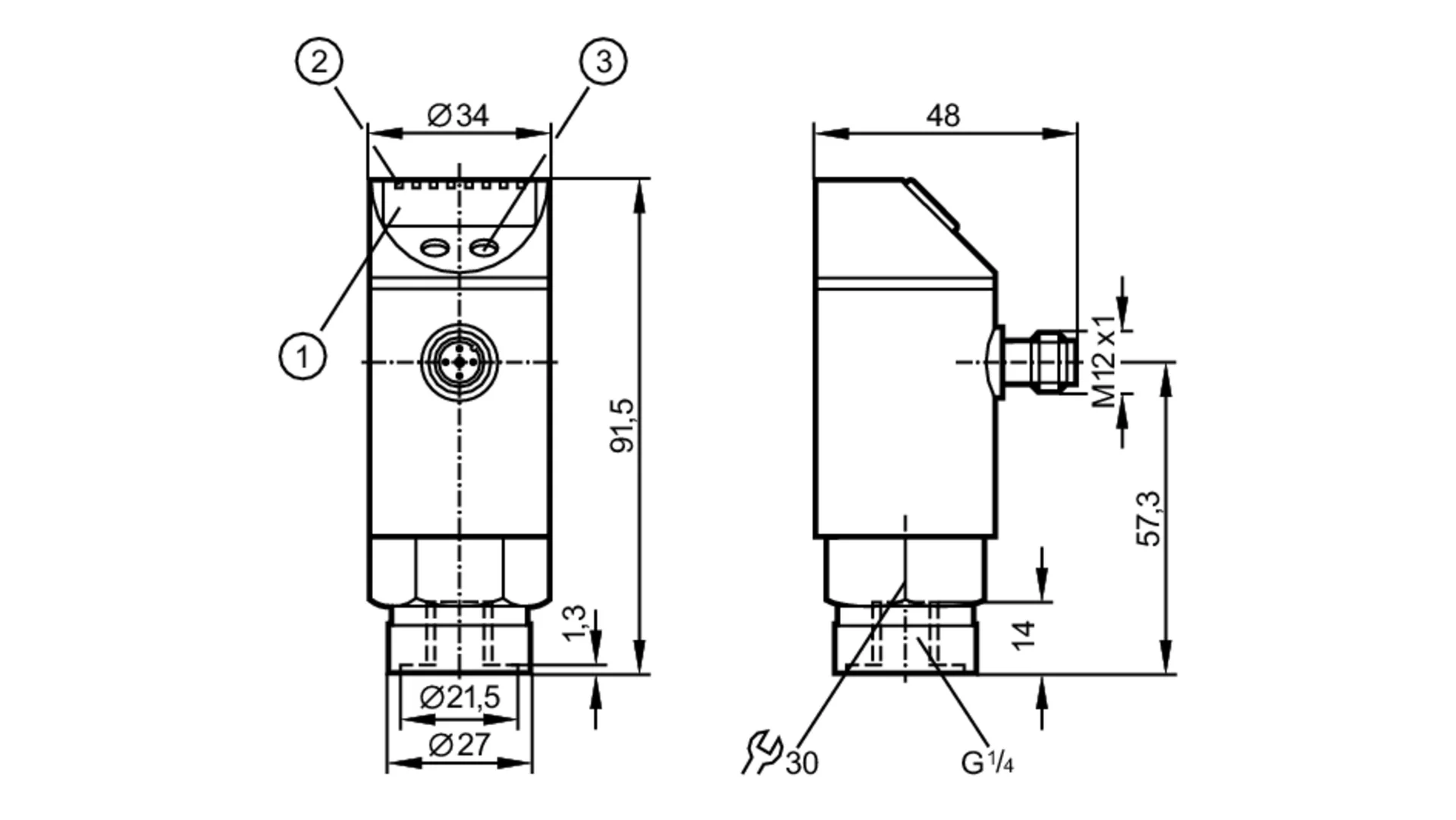

Wymiary[mm]Ø 34 / L = 91,5
Materiałstal nierdzewna (1.4305 / 303); PBT; PC; PA; FKM
Materiały części w kontakcie z mediumstal nierdzewna (1.4305 / 303); ceramika; FKM
Min. liczba cykli ciśnienia100 milionów
Przyłącze procesowepołączenie gwintowane G 1/4 Gwint wewnętrzny
Zintegrowany tłumiknie (można zainstalować)

Wyświetlacze / elementy robocze

Wyświetlacz
Jednostka wyświetlana3 x LED, kolor zielony
Tryb wyświetlania3 x LED, kolor zielony
Stan wyjścia2 x LED, kolor żółty
Wyświetlanie funkcjiwyświetlacz alfanumeryczny, 4-cyfrowy
Wartość mierzonawyświetlacz alfanumeryczny, 4-cyfrowy
Jednostka wyświetlanabar; psi; MPa

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane

Parametry techniczne - Czujnik ciśnienia z wejściem analogowym PNI250-SBR14-QFRKG/US/ V (PNI021) - IFM

Nr kat.
OC-IFM014731

Pliki do pobrania - Czujnik ciśnienia z wejściem analogowym PNI250-SBR14-QFRKG/US/ V (PNI021) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
