Czujnik ciśnienia z wyświetlaczem i płaską celką pomiarową PI-001BREZ01-MFRKG/US/ /P (PI2207) - IFM

SKU: OC-IFM014318 MPN: PI2207
Producent: IFM
Cena netto/szt. 4 007,25 zł
4 928,92 zł brutto/szt.
Czujnik ciśnienia z wyświetlaczem i płaską celką pomiarową PI-001BREZ01-MFRKG/US/ /P (PI2207) - IFM
4 007,25 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik ciśnienia z wyświetlaczem i płaską celką pomiarową PI-001BREZ01-MFRKG/US/ /P (PI2207) - IFM

  • Do zastosowań w wysokich temperaturach w przemyśle spożywczym
  • Wytrzymała obudowa ze stali nierdzewnej o higienicznej konstrukcji do płaskiego montażu przedniego
  • Z dwu- i trójprzewodową technologią połączeniową
  • Prostsze okablowanie przy zastosowaniu jako dwużyłowa pętla prądowa
  • Zintegrowane zaciskowe uszczelnienie membranowe z membraną ze stali nierdzewnej
  • Wygodna obsługa przyciskami lub parametryzacja przez IO-Link

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Zakres pomiarowy
-50...1000 mbar-0,73...14,5 psi-5...100 kPa
Przyłącze procesoweClamp DN40 (1,5") DIN 32676 (ISO 2852)

Aplikacja

Konstrukcjastyki pozłacane
Aplikacjamontaż zabudowany do przemysłu spożywczego
MediaMedia lepkie i zawiesiny; ciecze i gazy
Temperatura medium[°C]-20...200; (-20...90 < 0 bar)
Minimalne ciśnienie niszczące
30000 mbar435 psi3000 kPa
Wytrzymałość na ciśnienie
10000 mbar145 psi1000 kPa
Rodzaj ciśnieniaciśnienie względne

Dane elektryczne

Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Zintegrowana funkcja Watchdogtak
2-przewodowy
Napięcie zasilania[V]20...32 DC
Pobór prądu[mA]3,6...21
Czas rozruchu[s]1
3-przewodowy
Napięcie zasilania[V]18...32 DC
Pobór prądu[mA]< 45
Czas rozruchu[s]0,5

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne)
Wykonanie elektrycznePNP/NPN
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20, odwracalny; (skalowany)
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak
2-przewodowy
Maks. obciążenie[Ω]300
3-przewodowy
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Prąd obciążenia wyjścia przełączającego DC[mA]250
Częstotliwość przełączania DC[Hz]125
Maks. obciążenie[Ω](Ub - 10 V) / 20 mA

Zakres pomiaru / nastaw

Zakres pomiarowy
-50...1000 mbar-0,73...14,5 psi-5...100 kPa
Punkt przełączania SP
-48...1000 mbar-0,7...14,5 psi-4,8...100 kPa
Punkt resetu rP
-50...998 mbar-0,73...14,47 psi-0,5...99,8 kPa
Wyjście analogowe / dolna wartość
-50...750 mbar-0,73...10,88 psi-5...75 kPa
Wyjście analogowe / górna wartość
200...1000 mbar2,9...14,5 psi20...100 kPa
W krokach co
1 mbar0,01 psi0,1 kPa
Ustawienia fabryczne
SP1 = 250 mbarrP1 = 230 mbar
SP2 = 750 mbarrP2 = 730 mbar
ASP = 0 mbarAEP = 1000 mbar

Dokładność / odchylenie

Dokładność punktu przełączania[% zakresu]< ± 0,2; (Turn down 1:1)
Powtarzalność[% zakresu]< ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1)
Odchyłka od charakterystyki[% zakresu]< ± 0,2; (Turn down 1:1 , liniowość uwzględniająca histerezę i powtarzalność , ustawienie wartości granicznej według normy DIN EN IEC 62828-1)
Odchylenie liniowości[% zakresu]< ± 0,15; (Turn down 1:1)
Odchylenie histerezy[% zakresu]< ± 0,15; (Turn down 1:1)
Stabilność długotrwała[% zakresu]< ± 0,1; (Turn down 1:1; na rok)
Współczynnik temperaturowy punktu zerowego[% na zakres 10 K]< ± 0,3; (0...200 °C)
Współczynnik temperaturowy zakresu[% na zakres 10 K]< ± 0,15; (0...200 °C)

Czasy reakcji

Tłumienie wartości procesowej dAP[s]0...30
Tłumienie wyjścia analogowego dAA[s]0,01...99,99
2-przewodowy
Czas odpowiedzi skokowej wyjścia analogowego[ms]45
3-przewodowy
Minimalny czas odpowiedzi wyjścia przełączającego (dAP)[ms]3
Czas odpowiedzi skokowej wyjścia analogowego[ms]7

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.0
Norma SDCIIO-Link Communication Specification, Version 1.0, January 2009, Ordner No: 10.002
Profilbrak Profilu
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych1
Ilość danych binarnych2
Min.czas cyklu procesu[ms]2,3
Obsługiwane DeviceID
Typ działaniaDeviceID
default106

Warunki pracy

Temperatura otoczenia[°C]-25...80
Uwaga dot. temperatury otoczenia
Temperatura medium: ≤ 160 °C
Temperatura otoczenia[°C]-25...65
Uwaga dot. temperatury otoczenia
Temperatura medium: ≤ 200 °C
Temperatura składowania[°C]-25...100
OchronaIP 67; IP 68; IP 69K

Testy / dopuszczenia

EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Odporność na wstrząsy
DIN EN 60068-2-2750 g (11 ms)
Odporność na wibracje
DIN EN 60068-2-620 g (10...2000 Hz)
MTTF[lata]142
Uwaga dotycząca dopuszczeń
Zawiera bezpłatny 6-punktowy certyfikat kalibracji.

Dane mechaniczne

Waga[g]1052,2
Obudowacylindryczna

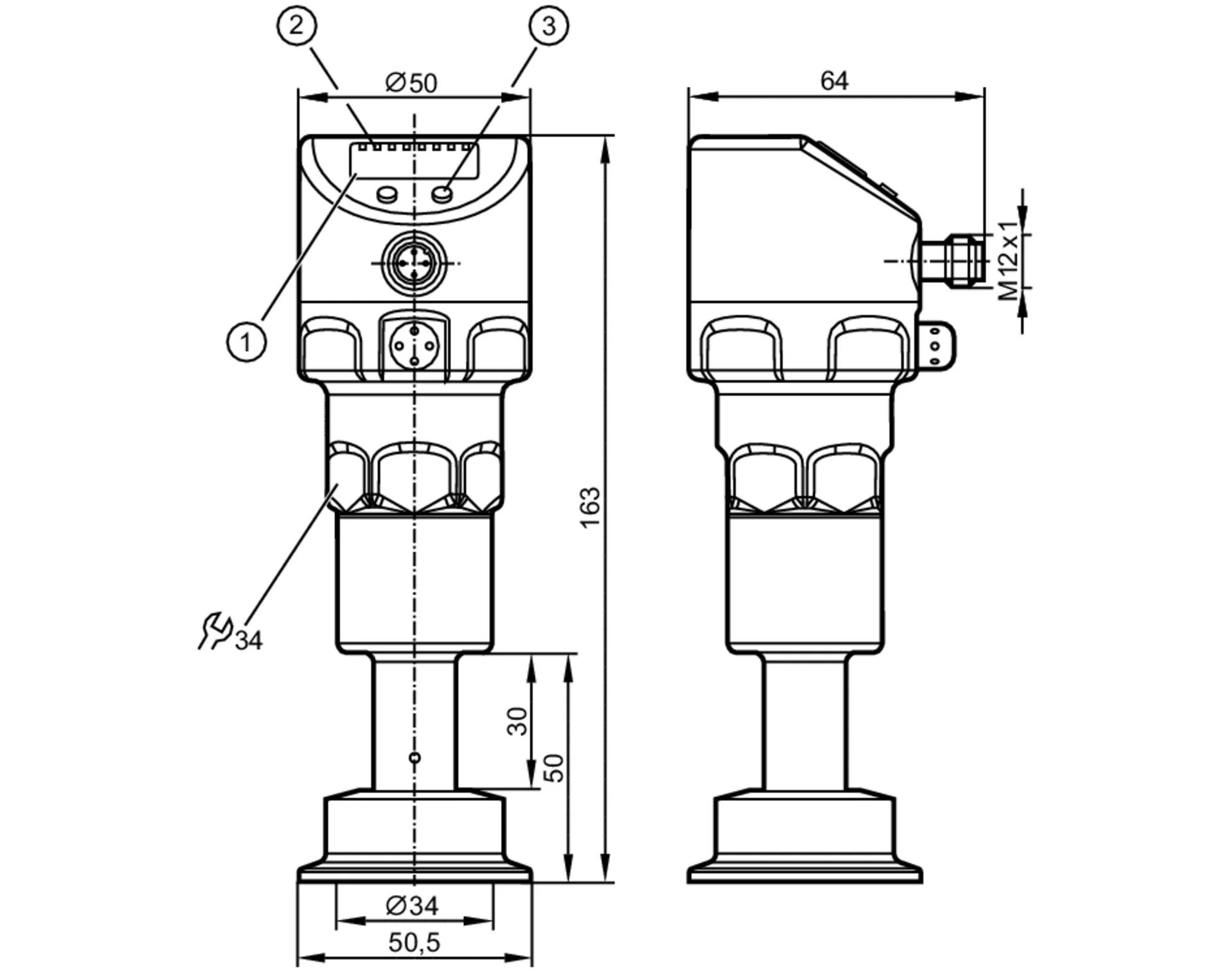

Wymiary[mm]Ø 50 / L = 163
Materiałstal nierdzewna (1.4404 / 316L); stal kwasoodporna (1.4435 / 316L); PBT; PEI; PFA
Materiały części w kontakcie z mediumstal kwasoodporna (1.4435 / 316L)
Min. liczba cykli ciśnienia10 milionów
Przyłącze procesoweClamp DN40 (1,5") DIN 32676 (ISO 2852)
Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium< 0,38 / -
Wypełnienie separatoraNEOBEE (klasa spożywcza, zgodna z FDA)
Średnica membrany[mm]34

Wyświetlacze / elementy robocze

Wyświetlacz
Jednostka wyświetlanaLED, kolor zielony
Stan wyjściaLED, kolor żółty
Wyświetlanie funkcjiwyświetlacz alfanumeryczny, 4-cyfrowy
Wartość mierzonawyświetlacz alfanumeryczny, 4-cyfrowy
Jednostka wyświetlanambar; kPa; psi; inH2O; mWS; % zakresu

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
