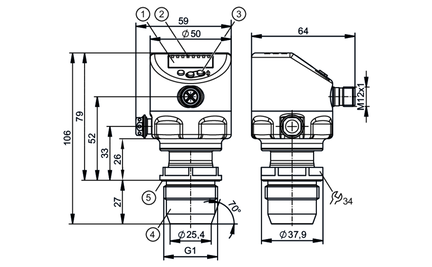

Czujnik ciśnienia z wyświetlaczem i płaską celką pomiarową PI-1,6-REA01-MFRKG/US/ /P (PI1817) - IFM
SKU: OC-IFM014303
MPN: PI1817
Producent:
IFM
Cena netto/szt.
2 790,00 zł
3 431,70 zł
brutto/szt.
.png)
Opis produktu - Czujnik ciśnienia z wyświetlaczem i płaską celką pomiarową PI-1,6-REA01-MFRKG/US/ /P (PI1817) - IFM
- Wytrzymała konstrukcja ze stali nierdzewnej zgodna z wymaganiami przemysłu spożywczego
- Higieniczna, płaska konstrukcja
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Duża odporność na temperaturę i wysoka klasa ochrony
- Programowalne wyjście analogowe i przełączające
- Zintegrowany pomiar temperatury przez IO-Link
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | ||||
| Zakres pomiarowy |
| ||||
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający Uwaga: Urządzenie może być instalowane tylko w przyłączu procesowym dla stożka uszczelniającego G1.; Stożek uszczelniający G1 urządzenia nadaje się tylko do adapterów z metalowym ogranicznikiem końcowym. |
Aplikacja
| Konstrukcja | styki pozłacane | |||
| Aplikacja | montaż zabudowany do przemysłu spożywczego | |||
| Media | Media lepkie i zawiesiny; ciecze i gazy | |||
| Temperatura medium[°C] | -25...150 | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Odporność na podciśnienie |
| |||
| Rodzaj ciśnienia | ciśnienie względne; próżnia | |||
| Brak strefy martwej | tak | |||
| MAWP (dla aplikacji zgodnych z CRN)[bar] | 15 |
Dane elektryczne
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Zintegrowana funkcja Watchdog | tak |
| 2-przewodowy | |
|---|---|
| Napięcie zasilania[V] | 20...30 DC |
| Pobór prądu[mA] | 3,5...21,5 |
| Czas rozruchu[s] | < 1 |
| 3-przewodowy | |
|---|---|
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | 5...45; (430 bei max. Laststrom) |
| Czas rozruchu[s] | < 0,5 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20, odwracalny; (skalowany) |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
| 2-przewodowy | |
|---|---|
| Maks. obciążenie[Ω] | 300 |
| 3-przewodowy | |
|---|---|
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 100 |
| Częstotliwość przełączania DC[Hz] | 125 |
| Maks. obciążenie[Ω] | (Ub - 10 V) / 21,5 mA; 650 Ω (Ub = 24 V) |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||||||||
| Punkt przełączania SP |
| ||||||||
| Punkt resetu rP |
| ||||||||
| Wyjście analogowe / dolna wartość |
| ||||||||
| Wyjście analogowe / górna wartość |
| ||||||||
| Min. różnica między SP a rP |
| ||||||||
| W krokach co |
| ||||||||
| Ustawienia fabryczne |
|
| Monitoring temperatury | |||
|---|---|---|---|
| Zakres pomiarowy |
|
Dokładność / odchylenie
| Dokładność punktu przełączania[% zakresu] | < ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1) | ||||||||
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) | ||||||||
| Odchyłka od charakterystyki[% zakresu] | < ± 0,2; (DIN IEC EN 62828-1 włącznie z błędem punktu zerowego i zakresu, nieliniowością, histerezą; Turn down 1:1) | ||||||||
| Odchylenie liniowości[% zakresu] | < ± 0,15; (Turn down 1:1) | ||||||||
| Odchylenie histerezy[% zakresu] | < ± 0,15; (Turn down 1:1) | ||||||||
| Stabilność długotrwała[% zakresu] | < ± 0,1; (Turn down 1:1; na rok) | ||||||||
| Całkowita odchyłka w całym zakresie temperatur |
| ||||||||
| Uwaga | więcej szczegółów można znaleźć w rozdziale wykresy i schematy |
| Monitoring temperatury | |
|---|---|
| Dokładność[K] | ± 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur )) |
| Powtarzalność[K] | ± 0,2 |
| Rozdzielczość[K] | 0,2 |
Czasy reakcji
| Tłumienie wartości procesowej dAP[s] | 0...99,99 |
| Tłumienie wyjścia analogowego dAA[s] | 0...99,99 |
| 2-przewodowy | |
|---|---|
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 30 |
| 3-przewodowy | |
|---|---|
| Minimalny czas odpowiedzi wyjścia przełączającego (dAP)[ms] | 3 |
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 7 |
| Monitoring temperatury | |
|---|---|
| Odpowiedź dynamiczna T05 / T09[s] | < 35 / < 135; (DIN EN 60751 woda ; > 0,9 m/s) |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||||||
| IO-Link Revision | 1.1 | ||||||||||
| Norma SDCI | IEC 61131-9 | ||||||||||
| Profil |
| ||||||||||
| SIO tryb | tak | ||||||||||
| Wymagany typ portu mastera | A | ||||||||||
| Min.czas cyklu procesu[ms] | 5,6 | ||||||||||
| Rozdzielczość IO-Link - ciśnienie[mbar] | 0,05 | ||||||||||
| Temperatura rozdzielczości IO-Link[K] | 0,2 | ||||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||||
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; temperatura wewnętrzna; licznik godzin pracy; licznik cykli przełączania; Licznik pików ciśnienia | ||||||||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...80 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 67; IP 68; IP 69K |
Testy / dopuszczenia
| EMC |
| ||||
| Odporność na wstrząsy |
| ||||
| Odporność na wibracje |
| ||||
| MTTF[lata] | 214 | ||||
| Uwaga dotycząca dopuszczeń |
| ||||
| Dopuszczenie UL |
|

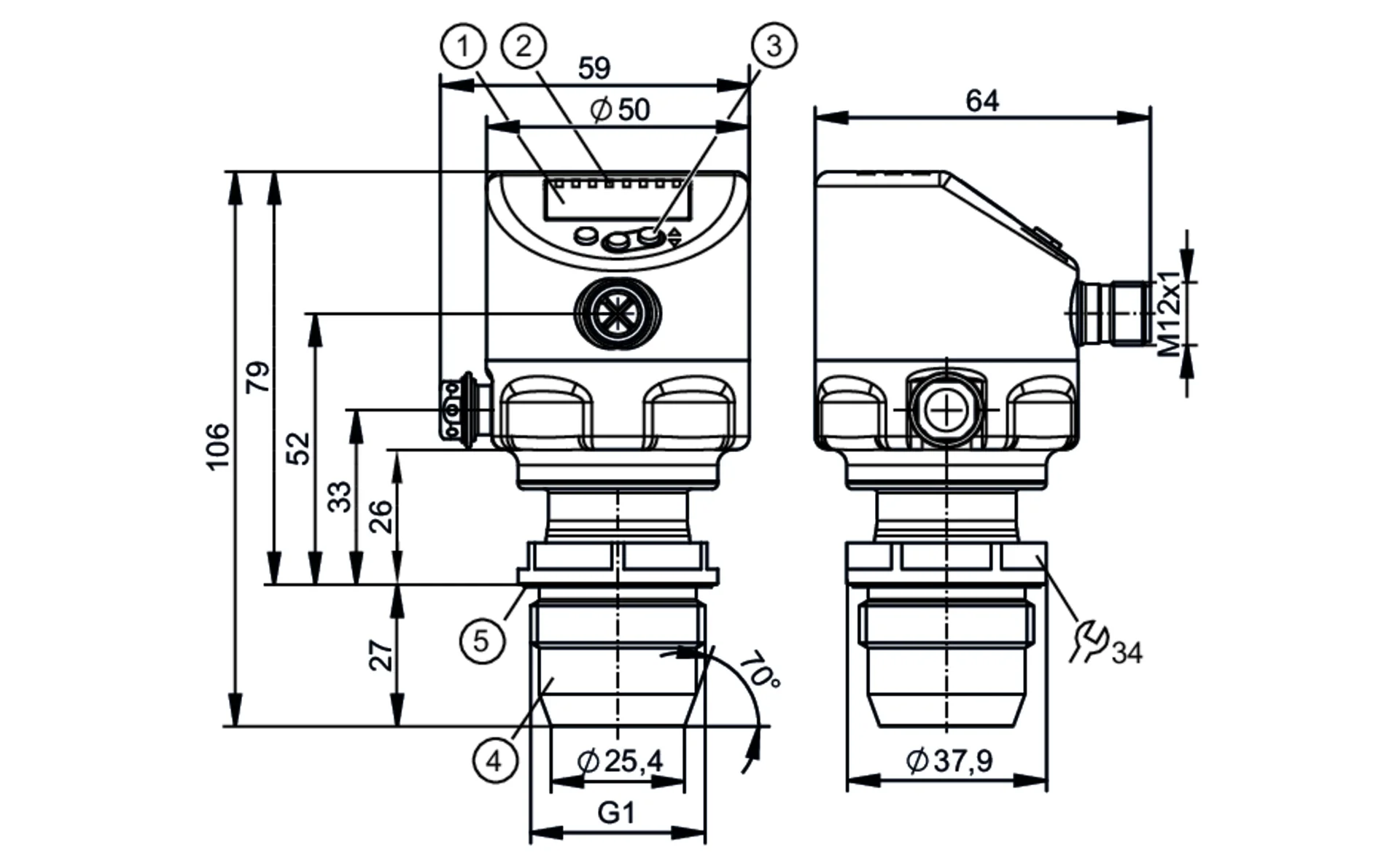

Dane mechaniczne
| Waga[g] | 385,5 |
| Obudowa | cylindryczna |
| Wymiary[mm] | Ø 50 / L = 106 |
| Materiał | stal nierdzewna (1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA |
| Materiały części w kontakcie z medium | ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE |
| Min. liczba cykli ciśnienia | 100 milionów |
| Moment dokręcający[Nm] | 20 |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający Uwaga: Urządzenie może być instalowane tylko w przyłączu procesowym dla stożka uszczelniającego G1.; Stożek uszczelniający G1 urządzenia nadaje się tylko do adapterów z metalowym ogranicznikiem końcowym. |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||||||
| Jednostka wyświetlana | mbar; psi; kPa; inH2O |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| wpływ temperatury otoczenia na dokładność |
|
Parametry techniczne - Czujnik ciśnienia z wyświetlaczem i płaską celką pomiarową PI-1,6-REA01-MFRKG/US/ /P (PI1817) - IFM
Nr kat.
OC-IFM014303
Pliki do pobrania - Czujnik ciśnienia z wyświetlaczem i płaską celką pomiarową PI-1,6-REA01-MFRKG/US/ /P (PI1817) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
