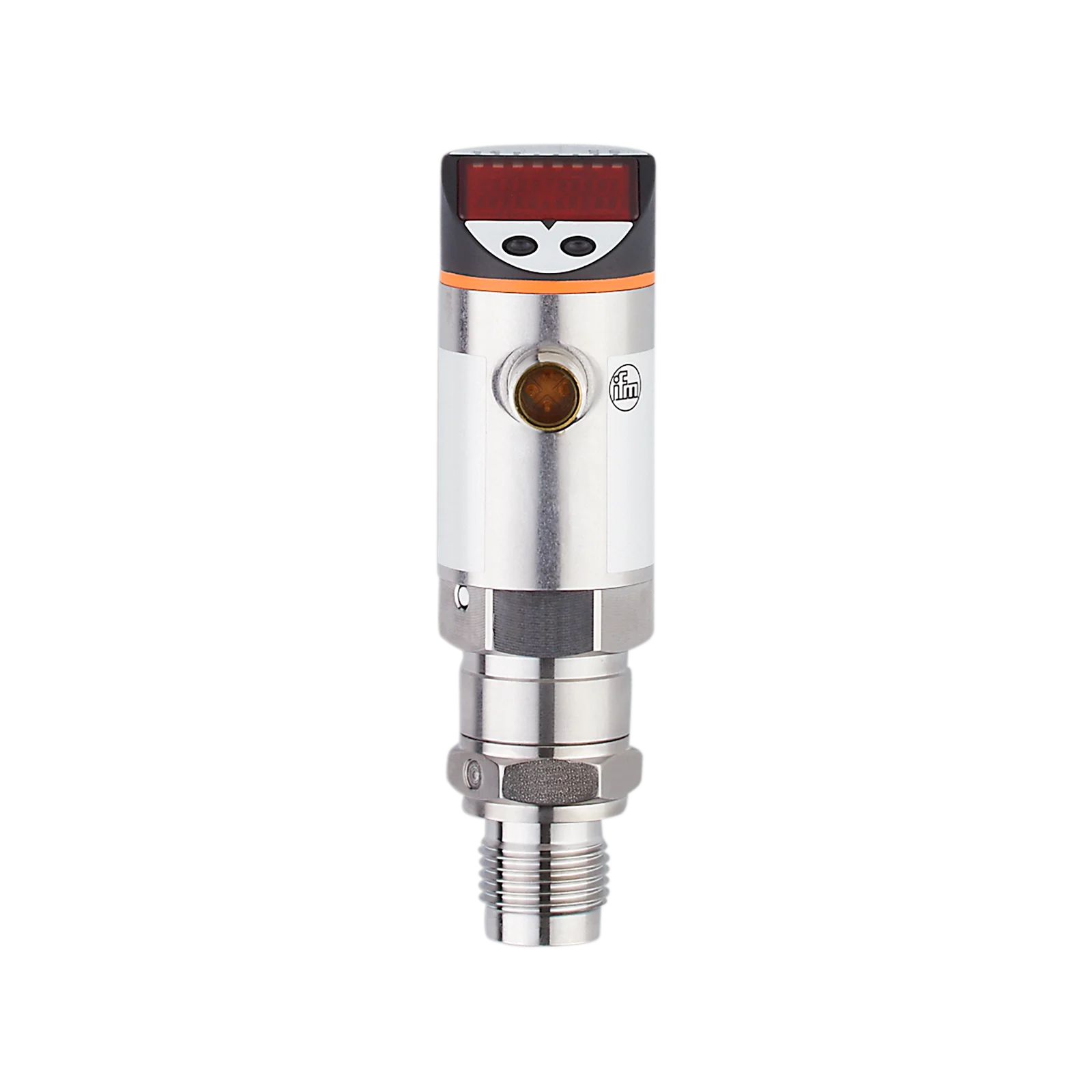

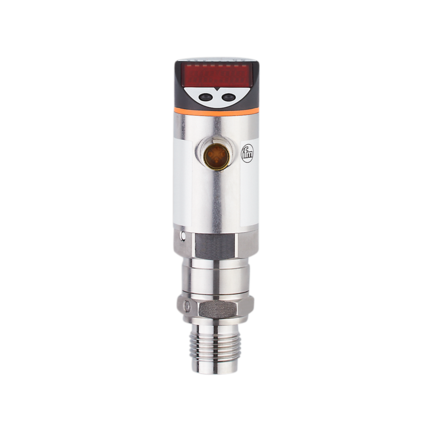

Czujnik ciśnienia z wyświetlaczem PN-025-RDR12-MFRKG/US/ /V (PY2033) - IFM

SKU: OC-IFM015311 MPN: PY2033
Producent: IFM
Cena netto/szt. 2 823,30 zł
3 472,66 zł brutto/szt.
Czujnik ciśnienia z wyświetlaczem PN-025-RDR12-MFRKG/US/ /V (PY2033) - IFM
2 823,30 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: 4 tygodnie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik ciśnienia z wyświetlaczem PN-025-RDR12-MFRKG/US/ /V (PY2033) - IFM

  • Dwa wyjścia przełączające, z których jedno można skonfigurować jako analogowe
  • Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
  • Do wyboru urządzenia ciśnieniowe do stosowania w konkretnych krajach
  • Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
  • Możliwość wyboru biegunowości wyjścia

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Zakres pomiarowy
-1...25 bar-14,5...362,5 psi-0,1...2,5 MPa
Przyłącze procesowepołączenie gwintowane G 1/2 gwint zewnętrzny

Aplikacja

Konstrukcjastyki pozłacane
Aplikacjamontaż zabudowany zastosowania przemysłowe; do aplikacji przemysłowych
Mediaciecze i gazy
Temperatura medium[°C]-20...125
Minimalne ciśnienie niszczące
200 bar2900 psi20 MPa
Wytrzymałość na ciśnienie
100 bar1450 psi10 MPa
Rodzaj ciśnieniaciśnienie względne
Brak strefy martwejtak

Dane elektryczne

Napięcie zasilania[V]18...32 DC; (zgodnie z SELV/PELV)
Pobór prądu[mA]< 35
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]0,3
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający; sygnał analogowy; (konfigurowalne)
Wykonanie elektrycznePNP/NPN
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Prąd obciążenia wyjścia przełączającego DC[mA]250
Częstotliwość przełączania DC[Hz]< 500
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20; (skalowany 1:4)
Maks. obciążenie[Ω](Ub - 10 V) / 20 mA
Analogowe wyjście napięciowe[V]0...10; (skalowany 1:4)
Min. rezystancja obciążenia[Ω]2000
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Zakres pomiarowy
-1...25 bar-14,5...362,5 psi-0,1...2,5 MPa
Punkt przełączania SP
-0,8...25 bar-11,5...362,5 psi-0,08...2,5 MPa
Punkt resetu rP
-0,9...24,9 bar-13...361 psi-0,09...2,49 MPa
Wyjście analogowe / dolna wartość
-1...18,75 bar-14,5...272 psi-0,1...1,88 MPa
Wyjście analogowe / górna wartość
5,25...25 bar76...362,5 psi0,53...2,5 MPa
W krokach co
0,05 bar0,5 psi0,01 MPa
Ustawienia fabryczne
SP1 = 6,25 barrP1 = 5,75 bar
SP2 = 18,75 barrP2 = 18,25 bar
ASP = 0,00 barAEP = 25,00 bar

Dokładność / odchylenie

Dokładność punktu przełączania[% zakresu]< ± 0,4; (Turn down 1:1)
Powtarzalność[% zakresu]< ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1)
Odchyłka od charakterystyki[% zakresu]< ± 0,3 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej)
Odchylenie liniowości[% zakresu]< ± 0,5; (Turn down 1:1)
Odchylenie histerezy[% zakresu]< ± 0,1; (Turn down 1:1)
Stabilność długotrwała[% zakresu]< ± 0,1; (Turn down 1:1; na rok)
Współczynnik temperaturowy punktu zerowego[% na zakres 10 K]< ± 0,25; (0...80 °C)
Współczynnik temperaturowy zakresu[% na zakres 10 K]< ± 0,25; (0...80 °C)

Czasy reakcji

Czas reakcji[ms]< 1,5
Tłumienie wartości procesowej dAP[s]0,01...4
Tłumienie wyjścia analogowego dAA[s]0,01...4
Maksymalny czas odpowiedzi wyjścia analogowego[ms]3

Software / programowanie

Możliwości parametryzacjihistereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / napięciowe; Tłumienie; kalibracja wyświetlanej wartości; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; punkt zerowy; zakres

Warunki pracy

Temperatura otoczenia[°C]-25...80
Temperatura składowania[°C]-40...100
OchronaIP 65

Testy / dopuszczenia

EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Odporność na wstrząsy
DIN EN 60068-2-2750 g (11 ms)
Odporność na wibracje
DIN EN 60068-2-620 g (10...2000 Hz)
MTTF[lata]167,14

Dane mechaniczne

Waga[g]390
Obudowacylindryczna

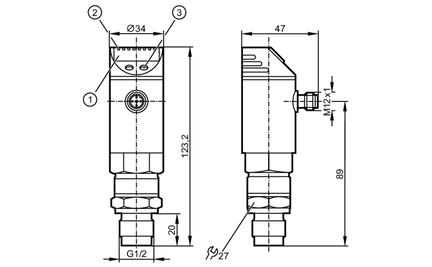

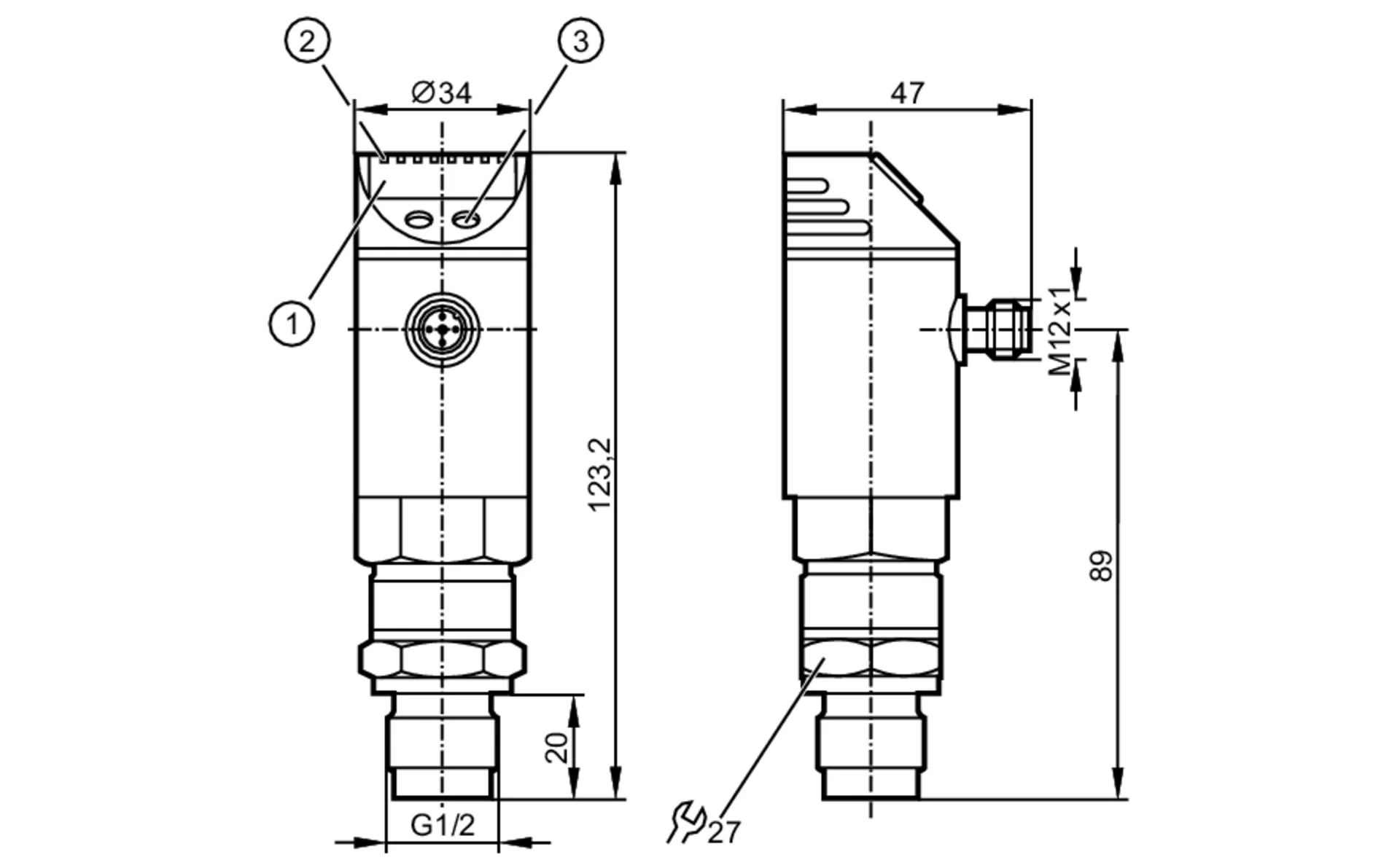

Wymiary[mm]Ø 34 / L = 123,2
Materiałstal nierdzewna (1.4301 / 304); stal kwasoodporna (1.4435 / 316L); PC; PBT; PEI; PTFE
Materiały części w kontakcie z mediumstal kwasoodporna (1.4435 / 316L)
Min. liczba cykli ciśnienia10 milionów
Przyłącze procesowepołączenie gwintowane G 1/2 gwint zewnętrzny
Wypełnienie separatoraNEOBEE (klasa spożywcza, zgodna z FDA)

Wyświetlacze / elementy robocze

Wyświetlacz
Jednostka wyświetlana3 x LED, kolor zielony
Stan wyjścia2 x LED, kolor żółty
Wyświetlanie funkcjiwyświetlacz alfanumeryczny, 4-cyfrowy
Wartość mierzonawyświetlacz alfanumeryczny, 4-cyfrowy

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane
