Czujnik ciśnienia z wyświetlaczem PN-1-1BREG14-QFRKG/US/ /V (PN7599) - IFM
SKU: OC-IFM014718
MPN: PN7599
Producent:
IFM
Cena netto/szt.
1 682,55 zł
2 069,54 zł
brutto/szt.
.png)

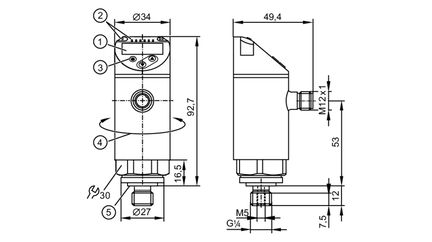

Opis produktu - Czujnik ciśnienia z wyświetlaczem PN-1-1BREG14-QFRKG/US/ /V (PN7599) - IFM
- Dwa wyjścia przełączające, w tym jedno z interfejsem komunikacyjnym IO-Link
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |||||
| Zakres pomiarowy |
| |||||
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 |
Aplikacja
| Konstrukcja | styki pozłacane | ||||
| Element pomiarowy | ceramiczno-pojemnościowe celki pomiarowe | ||||
| Aplikacja | do aplikacji przemysłowych | ||||
| Media | ciecze i gazy | ||||
| Temperatura medium[°C] | -25...80 | ||||
| Minimalne ciśnienie niszczące |
| ||||
| Wytrzymałość na ciśnienie |
| ||||
| Odporność na podciśnienie |
| ||||
| Rodzaj ciśnienia | ciśnienie względne; próżnia |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | < 35 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 0,3 |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 150; (200 (...60 °C) 250 (...40 °C)) |
| Częstotliwość przełączania DC[Hz] | < 170 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
|
| Factory setting / CMPT = 2 | |||||
|---|---|---|---|---|---|
| Punkt przełączania SP |
| ||||
| Punkt resetu rP |
| ||||
| Min. różnica między SP a rP |
| ||||
| W krokach co |
|
| Status_B High Resolution / CMPT = 3 | |||||
|---|---|---|---|---|---|
| Punkt przełączania SP |
| ||||
| Punkt resetu rP |
| ||||
| Min. różnica między SP a rP |
| ||||
| W krokach co |
|
Dokładność / odchylenie
| Dokładność punktu przełączania[% zakresu] | < ± 0,5 |
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) |
| Odchylenie histerezy[% zakresu] | < ± 0,25 |
| Stabilność długotrwała[% zakresu] | < ± 0,05; (na 6 miesiecy) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | < ± 0,2; (-25...80 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | < ± 0,2; (-25...80 °C) |
Czasy reakcji
| Czas reakcji[ms] | < 3 |
| Programowalny czas opóźnienia dS, dr[s] | 0...50 |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||||
| IO-Link Revision | 1.1 | ||||||||
| Norma SDCI | IEC 61131-9 | ||||||||
| SIO tryb | tak | ||||||||
| Wymagany typ portu mastera | A; (dla niepodłączonego pinu 2 : B) | ||||||||
| Ilość danych analogowych | 1 | ||||||||
| Ilość danych binarnych | 2 | ||||||||
| Obsługiwane DeviceID |
| ||||||||
| Uwaga |
|
| Factory setting / CMPT = 2 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Profil |
| ||||||||
| Min.czas cyklu procesu[ms] | 2,3 | ||||||||
| Rozdzielczość IO-Link - ciśnienie |
| ||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji |
| PN7009 | |
|---|---|
| Min.czas cyklu procesu[ms] | 2,3 |
| Status_B High Resolution / CMPT = 3 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Profil |
| ||||||||
| Min.czas cyklu procesu[ms] | 3 | ||||||||
| Rozdzielczość IO-Link - ciśnienie |
| ||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji |
Warunki pracy
| Temperatura otoczenia[°C] | -25...80 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 260 | ||
| Dopuszczenie UL |
| ||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |

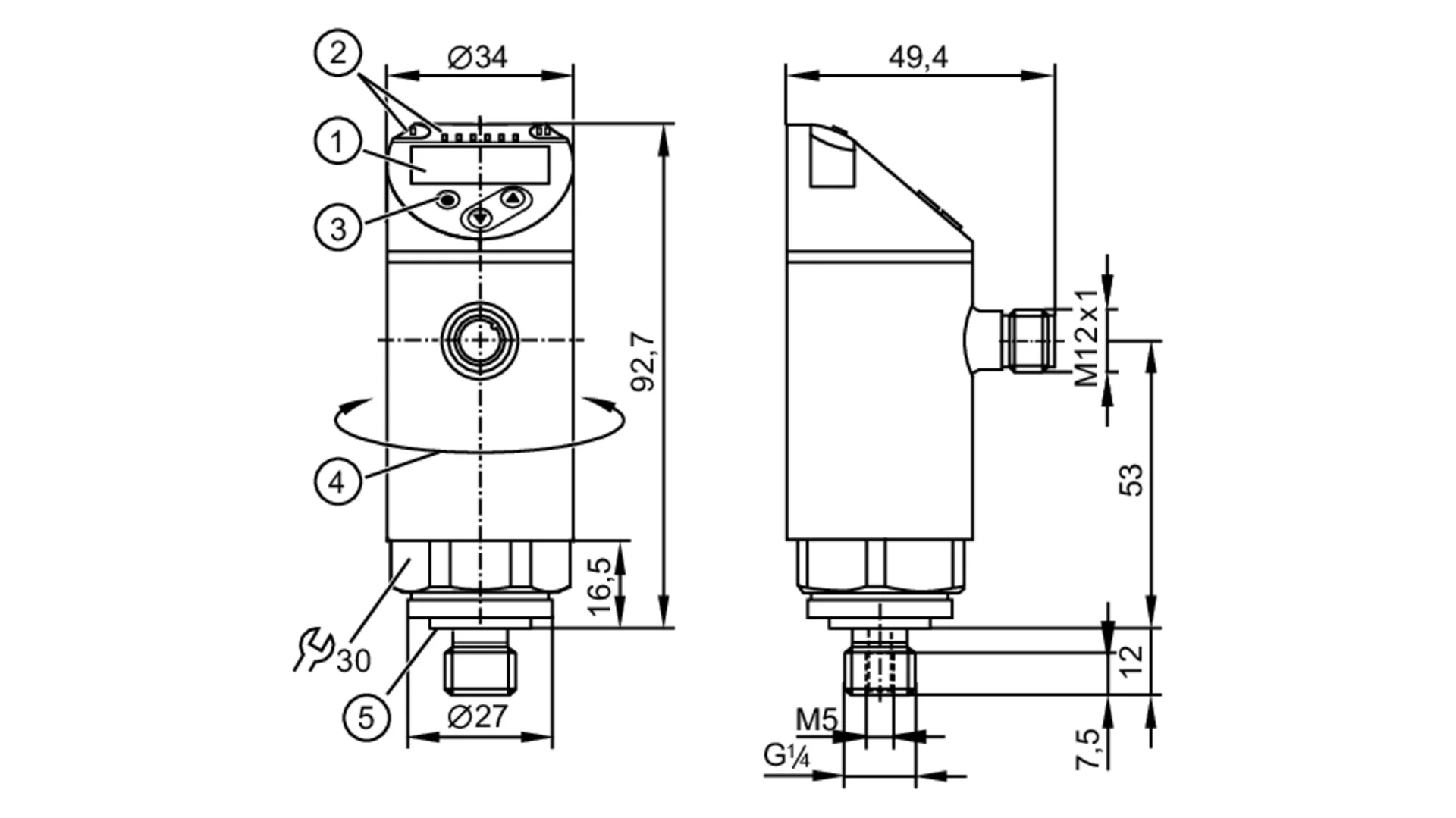

Dane mechaniczne
| Waga[g] | 259,5 |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); ceramika; FKM |
| Min. liczba cykli ciśnienia | 100 milionów |
| Moment dokręcający[Nm] | 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 |
| Zintegrowany tłumik | nie (można zainstalować) |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Parametry techniczne - Czujnik ciśnienia z wyświetlaczem PN-1-1BREG14-QFRKG/US/ /V (PN7599) - IFM
Nr kat.
OC-IFM014718
Pliki do pobrania - Czujnik ciśnienia z wyświetlaczem PN-1-1BREG14-QFRKG/US/ /V (PN7599) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
