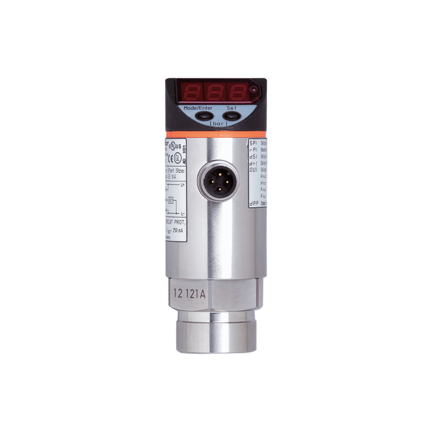

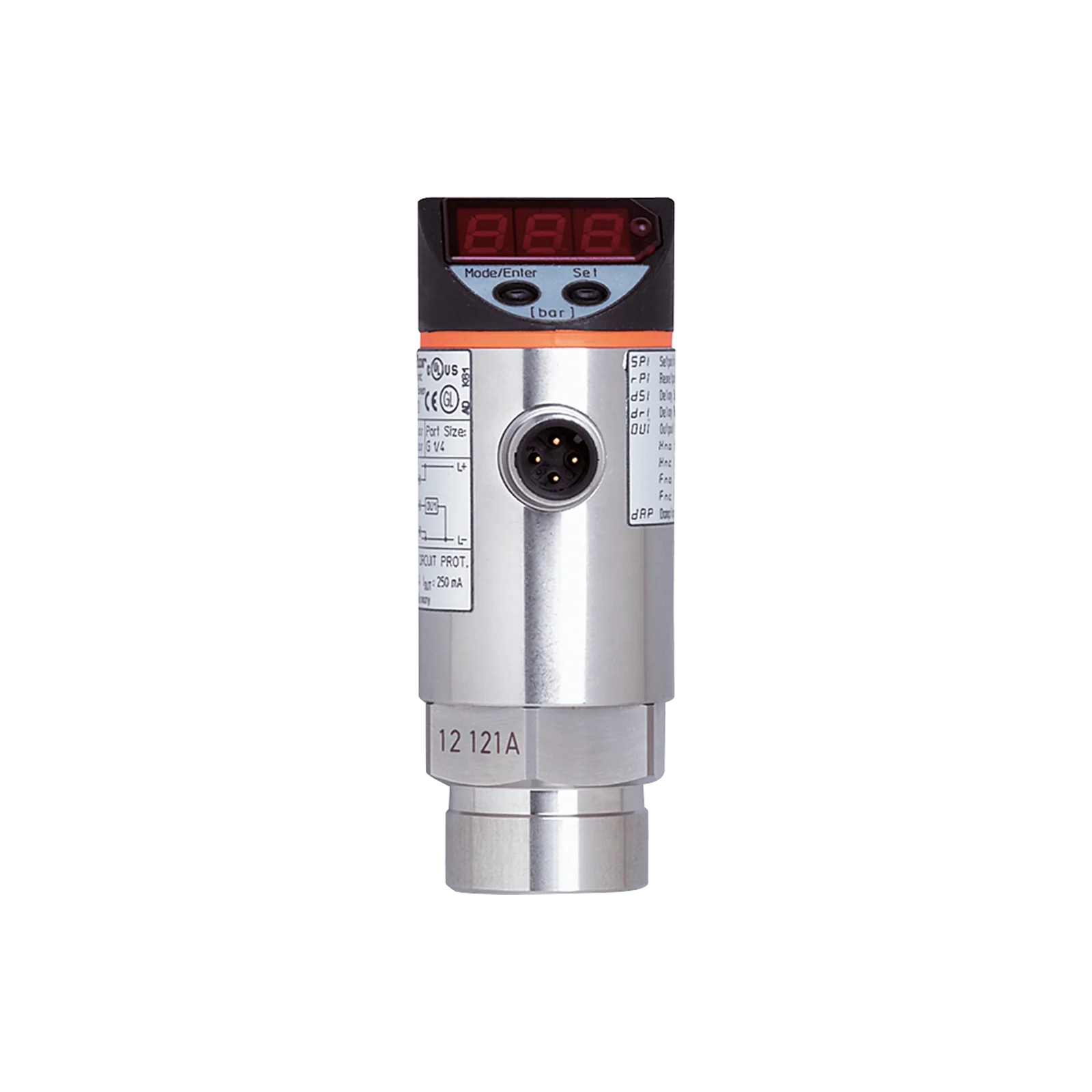

Czujnik ciśnienia z wyświetlaczem PN-250-SBR14-QFPKA/US/ /V (PY9961) - IFM

SKU: OC-IFM015467 MPN: PY9961
Producent: IFM
Cena netto/szt. 2 407,50 zł
2 961,23 zł brutto/szt.
Czujnik ciśnienia z wyświetlaczem PN-250-SBR14-QFPKA/US/ /V (PY9961) - IFM
2 407,50 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: 4 tygodnie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik ciśnienia z wyświetlaczem PN-250-SBR14-QFPKA/US/ /V (PY9961) - IFM

  • Dwa wyjścia przełączające, z możliwością skonfigurowania jednego jako diagnostycznego
  • Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
  • Okres eksploatacji ponad 100 mln cykli ciśnieniowych
  • Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
  • Do wyboru urządzenia ciśnieniowe do stosowania w konkretnych krajach

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2
Zakres pomiarowy
0...250 bar0...3620 psi0...25 MPa
Przyłącze procesowepołączenie gwintowane G 1/4 Gwint wewnętrzny

Aplikacja

Konstrukcjastyki pozłacane
Mediaciecze i gazy
Warunkowo odpowiedni dlaDla mediów gazowych zastosowania są ograniczone do max. 25 barów.
Temperatura medium[°C]-25...80
Minimalne ciśnienie niszczące
850 bar12300 psi85 MPa
Wytrzymałość na ciśnienie
400 bar5800 psi40 MPa
Rodzaj ciśnieniaciśnienie względne

Dane elektryczne

Tolerancja napięcia zasilania[%]20
Napięcie zasilania[V]24 AC / 18...55 DC
Pobór prądu[mA]< 50
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Zabezpieczenie nadnapięciowetak; (< 60 V DC / < 40 V AC)
Czas rozruchu[s]0,5
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający
Wykonanie elektrycznePNP
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]3
Maks. spadek napięcia wyjścia przełączającego AC[V]3
Prąd obciążenia wyjścia przełączającego AC[mA]100
Prąd obciążenia wyjścia przełączającego DC[mA]100
Częstotliwość przełączania AC[Hz]< 170
Częstotliwość przełączania DC[Hz]< 170
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe

Zakres pomiaru / nastaw

Zakres pomiarowy
0...250 bar0...3620 psi0...25 MPa
Punkt przełączania SP
2...250 bar40...3620 psi0,2...25 MPa
Punkt resetu rP
1...249 bar20...3600 psi0,1...24,9 MPa
W krokach co
1 bar20 psi0,1 MPa

Dokładność / odchylenie

Dokładność punktu przełączania[% zakresu]< ± 0,5
Powtarzalność[% zakresu]< ± 0,1; (z wahaniami temperatury < 10 K)
Odchyłka od charakterystyki[% zakresu]< ± 0,25 (BFSL) / < ± 0,5 (LS)
Odchylenie histerezy[% zakresu]< ± 0,25
Stabilność długotrwała[% zakresu]< ± 0,05; (na 6 miesiecy)
Współczynnik temperaturowy punktu zerowego[% na zakres 10 K]0,2; (-20...80 °C)
Współczynnik temperaturowy zakresu[% na zakres 10 K]0,2; (-20...80 °C)

Czasy reakcji

Programowalny czas opóźnienia dS, dr[s]0; 0,2...50

Warunki pracy

Temperatura otoczenia[°C]-20...80
Temperatura składowania[°C]-40...100
OchronaIP 67

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5/1 kV
EN 61000-4-6 w. cz. przewodzone10 V
Odporność na wstrząsy
DIN IEC 68-2-2750 g (11 ms)
Odporność na wibracje
DIN IEC 68-2-620 g (10...2000 Hz)
MTTF[lata]199
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g]261
Obudowacylindryczna

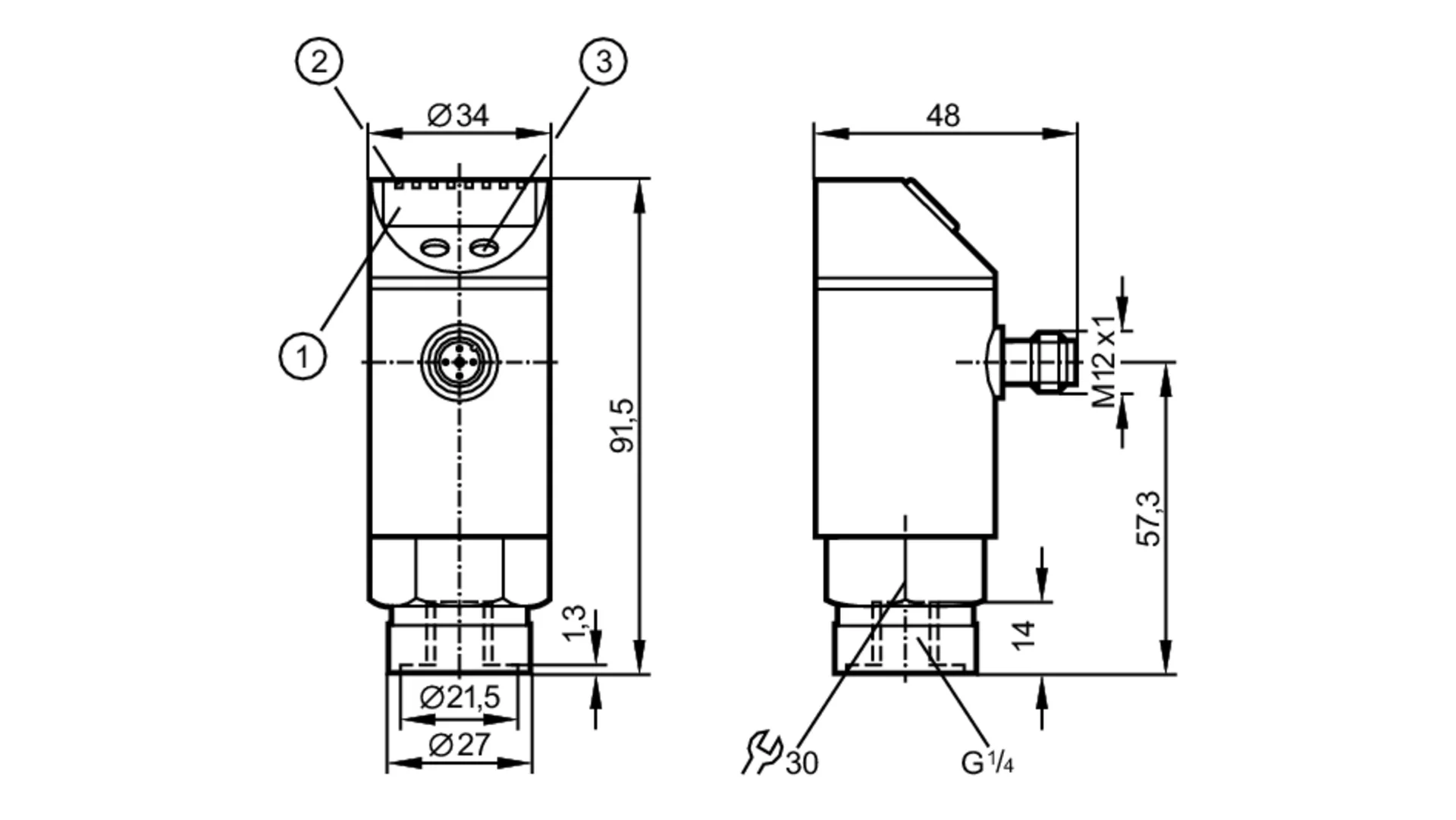

Wymiary[mm]Ø 34 / L = 91,5
Materiałstal nierdzewna (1.4301 / 304); stal nierdzewna (1.4404 / 316L); PC; PBT; PEI; FKM; EPDM/X
Materiały części w kontakcie z mediumstal nierdzewna (1.4305 / 303); ceramika; FKM
Min. liczba cykli ciśnienia100 milionów
Przyłącze procesowepołączenie gwintowane G 1/4 Gwint wewnętrzny
Zintegrowany tłumiknie (można zainstalować)

Wyświetlacze / elementy robocze

Wyświetlacz
Jednostka wyświetlana3 x LED, kolor zielony
Stan wyjścia2 x LED, kolor żółty
Wyświetlanie funkcjiwyświetlacz alfanumeryczny, 4-cyfrowy
Wartość mierzonawyświetlacz alfanumeryczny, 4-cyfrowy

Uwagi

Uwagi
BFSL = Best Fit Straight Line
LS = ustawianie wartości brzegowej
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane
