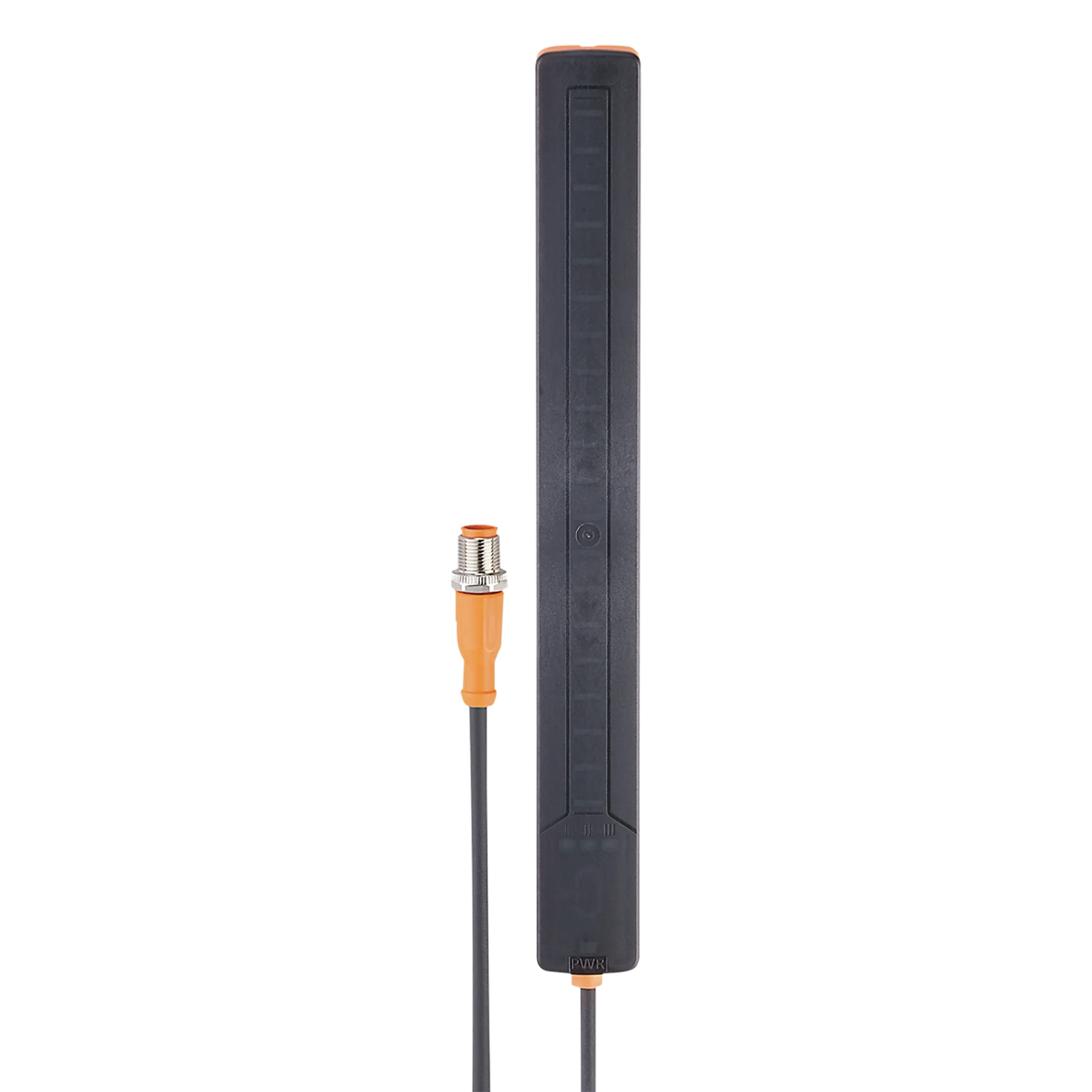

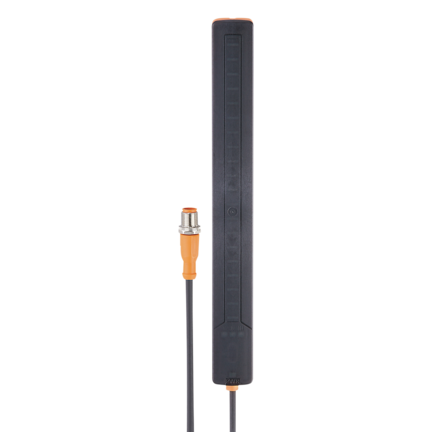

Czujnik do ciągłego pomiaru poziomu KQ-5xxxNFPKG/IO/0,1M/US (KQ1001) - IFM
SKU: OC-IFM011209
MPN: KQ1001
Producent:
IFM
Cena netto/szt.
1 192,50 zł
1 466,78 zł
brutto/szt.
.png)
Opis produktu - Czujnik do ciągłego pomiaru poziomu KQ-5xxxNFPKG/IO/0,1M/US (KQ1001) - IFM
- Ciągły pomiar poziomu przez niemetalowe i nieprzewodzące ścianki
- Brak narażenia spowodowanego kontaktem z medium dzięki pomiarowi bezkontaktowemu
- Trzy punktowe czujniki poziomu w jednym
- Możliwe jest wykrywanie i sygnalizacja osadów w celu poprawy jakości procesu
- Łączenie kilku czujników KQ10 przez IO-Link
Cechy produktu
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) |
| Interfejs komunikacyjny | IO-Link |
| Obudowa | prostopadłościan |

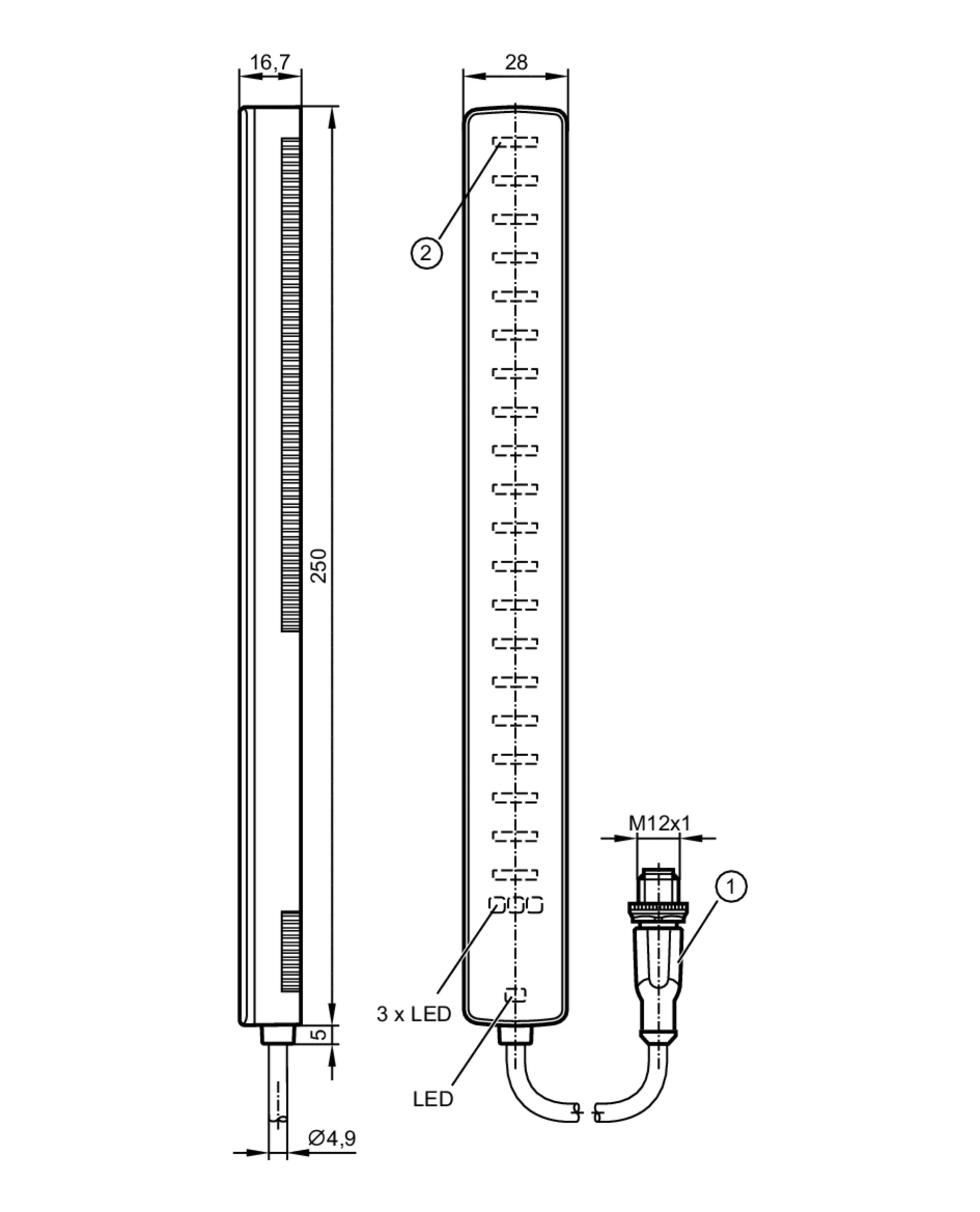

| Wymiary[mm] | 255 x 28 x 16,7 |
Aplikacja
| Aplikacja | Ciągły pomiar poziomu przez niemetalowe i nieprzewodzące ścianki |
| Media | suchy materiał sypki; roztwory wodne; oleje |
| Nie stosować do | media silnie przylegające |
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC; (IO-Link: 18...30 DC) |
| Pobór prądu[mA] | < 50 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Maks. czas rozruchu[ms] | 1300 |
| Zasada pomiaru | pojemnościowy |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 3 |
Wyjścia
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) |
| Liczba wyjść binarnych | 3 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 200 |
| Maks. rezystancja wyjścia przelączającego[Ω] | 8 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Zakres pomiarowy[mm] | < 200 |
Zakres pomiaru / nastaw
| Zakres wykrywania[mm] | 228 |
| Punkt przełączania SP[%] | 5...95 |
| Punkt resetu rP[%] | 4...94 |
| W krokach co[%] | 1 |
Dokładność / odchylenie
| Powtarzalność[% wartości końcowej] | 2 |
| Odchylenie offsetu[% wartości końcowej] | 4 |
| Rozdzielczość[% wartości końcowej] | 1 |
| Odchylenie liniowości[% wartości końcowej] | 1 |
Czasy reakcji
| Czas odpowiedzi[ms] | 1300 |
Software / programowanie
| Możliwości parametryzacji | Tłumienie; histereza / okno; wskazanie usterki; Funkcja diagnostyczna; Czułość; temperatura wewnętrzna; ograniczenie zakresu pomiarowego; Nastawialne opóźnienie przełączania; kalibracja punktu zerowego; kierunek montażu; Diody LED można dezaktywować |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||||||
| IO-Link Revision | 1.1 | ||||||||||
| Norma SDCI | IEC 61131-9 | ||||||||||
| Profil | Digital Measuring Sensor Profile, Common Profile | ||||||||||
| SIO tryb | tak | ||||||||||
| Wymagany typ portu mastera | A | ||||||||||
| Ilość danych analogowych | 1 | ||||||||||
| Ilość danych binarnych | 3 | ||||||||||
| Min.czas cyklu procesu[ms] | 9,6 | ||||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||||
| Funkcje IO-Link (acykliczne) | kierunek montażu; ograniczenie elementów czujnikowych; Czułość; minimalny próg rozpoznawania; Zachowanie w przypadku wystąpienia błędu; błąd opóźnienia; Tłumienie; Tryb LED; licznik cykli włączania; licznik godzin pracy; licznik cykli przełączania; minimum maksimum. wartość procesowa; temperatura wewnętrzna; minimum maksimum. temperatura wewnętrzna; poziom danych diagnostycznych | ||||||||||
| Obsługiwane DeviceID |
| ||||||||||
| Uwaga |
|
Warunki pracy
| Zastosowanie | DIN EN 60654-1 klasa aplikacji B2 |
| Temperatura otoczenia[°C] | -20...80 |
| Temperatura składowania[°C] | -25...85 |
| Ochrona | IP 65 |
Testy / dopuszczenia
| EMC |
| |||||||||||||
| Odporność na wstrząsy |
| |||||||||||||
| Odporność na wibracje |
| |||||||||||||
| MTTF[lata] | 290,43 | |||||||||||||
| Dopuszczenie UL |
|
Dane mechaniczne
| Waga[g] | 377,5 |
| Obudowa | prostopadłościan |
| Wymiary[mm] | 255 x 28 x 16,7 |
| Materiał | PBT; PC; |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
| ||||
| Akcesoria (opcjonalne) |
|
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Połączenie elektryczne - wtyk
| Przewód: 0,1 m, PUR |
Parametry techniczne - Czujnik do ciągłego pomiaru poziomu KQ-5xxxNFPKG/IO/0,1M/US (KQ1001) - IFM
Nr kat.
OC-IFM011209
Pliki do pobrania - Czujnik do ciągłego pomiaru poziomu KQ-5xxxNFPKG/IO/0,1M/US (KQ1001) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
