Cena netto/szt.
6 520,50 zł
8 020,22 zł
brutto/szt.
.png)
Opis produktu - Czujnik do ciągłego pomiaru poziomu Lw2720 - IFM
- 80 GHz radar umożliwia pomiar poziomu z milimetrową precyzją do 10 metrów
- Zasada pomieru bezkontaktowego: brak błędów powodowanych przez osady i zużycie
- Certyfikowane do stosowania w strefach higienicznych
- Prosty montaż i praca bezobsługowa
- Zdalna parametryzacja czujnika i monitoring poziomu przez podłączenie do systemu IT
- Intuicyjne ustawianie i wizualizacja danych pomiarowych przy wykorzystaniu oprogramowania ifm Vision Assistant
Do pierwszego uruchomienia niezbędny jest master IO-Link wraz z oprogramowaniem do parametryzacji (np. moneo lub LR DEVICE).
Obszar zastosowania urządzenia zależy od używanej częstotliwości bazowej i kraju, w którym jest ono używane. Przegląd można znaleźć w instrukcji obsługi i tutaj.
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
| Przyłącze procesowe | G 1 Aseptoflex Vario |
Aplikacja
| Konstrukcja | styki pozłacane | |
| Stała dielektryczna medium | ≥ 2 | |
| Zalecane medium | woda; roztwory wodne | |
| Temperatura medium[°C] | -40...150; (zobacz schemat:) | |
| Maksymalna prędkość zmiany poziomu[mm/s] | 200 | |
| Wytrzymałość na ciśnienie[bar] | 8 | |
| Uwaga dot. przeciążalności |
| |
| Odporność na podciśnienie[mbar] | -1000 | |
| MAWP (dla aplikacji zgodnych z CRN)[bar] | 8 | |
| Dopuszczenia radiowe | EU/RED; Wielka Brytania; Korea Południowa; USA; Kanada; Australia; Nowa Zelandia; Wietnam; Singapur; Argentyna; Brazylia; Japonia; Taiwan; Afryka Południowa | |
| Notatka n/t dopuszczenia radiowego |
|
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | < 80 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 15 |
| Zasada pomiaru | FMCW (technologia 80 GHz); zakres częstotliwości 77 - 81 Hz |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 1; (2 parametryzowalna) |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 50 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20, odwracalny; (skalowany) |
| Maks. obciążenie[Ω] | 43,5 * (Ub – 18) + 600 Ω |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy[m] | 10; (zobacz schemat:) |
| Częstotliwość próbkowania[Hz] | > 3 |
Dokładność / odchylenie
| Dokładność |
| |
| Rozdzielczość[mm] | 1 | |
| Sygnał zerowy (prąd)[mA] | 3,8 | |
| Pełny sygnał (bieżący)[mA] | 20,5 | |
| Dryft temperaturowy na 10K | ± 1 mm |
Czasy reakcji
| Czas odpowiedzi[ms] | 330 |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Profil | Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A) | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 1 | ||||
| Ilość danych binarnych | 2 | ||||
| Min.czas cyklu procesu[ms] | 6 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -40...80 | |
| Uwaga dot. temperatury otoczenia |
| |
| Temperatura składowania[°C] | -40...90 | |
| Ochrona | IP 68; IP 69K |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 330 |
Dane mechaniczne
| Waga[g] | 727,15 |
| Materiał | stal nierdzewna (1.4404 / 316L); PA; FKM; FVMQ |
| Materiały części w kontakcie z medium | PTFE; EPDM |
| Przyłącze procesowe | G 1 Aseptoflex Vario |
| Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium | < 0,76 |
Uwagi
| Uwagi | Do pierwszego uruchomienia niezbędny jest master IO-Link wraz z oprogramowaniem do parametryzacji (np. moneo lub LR DEVICE). |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |

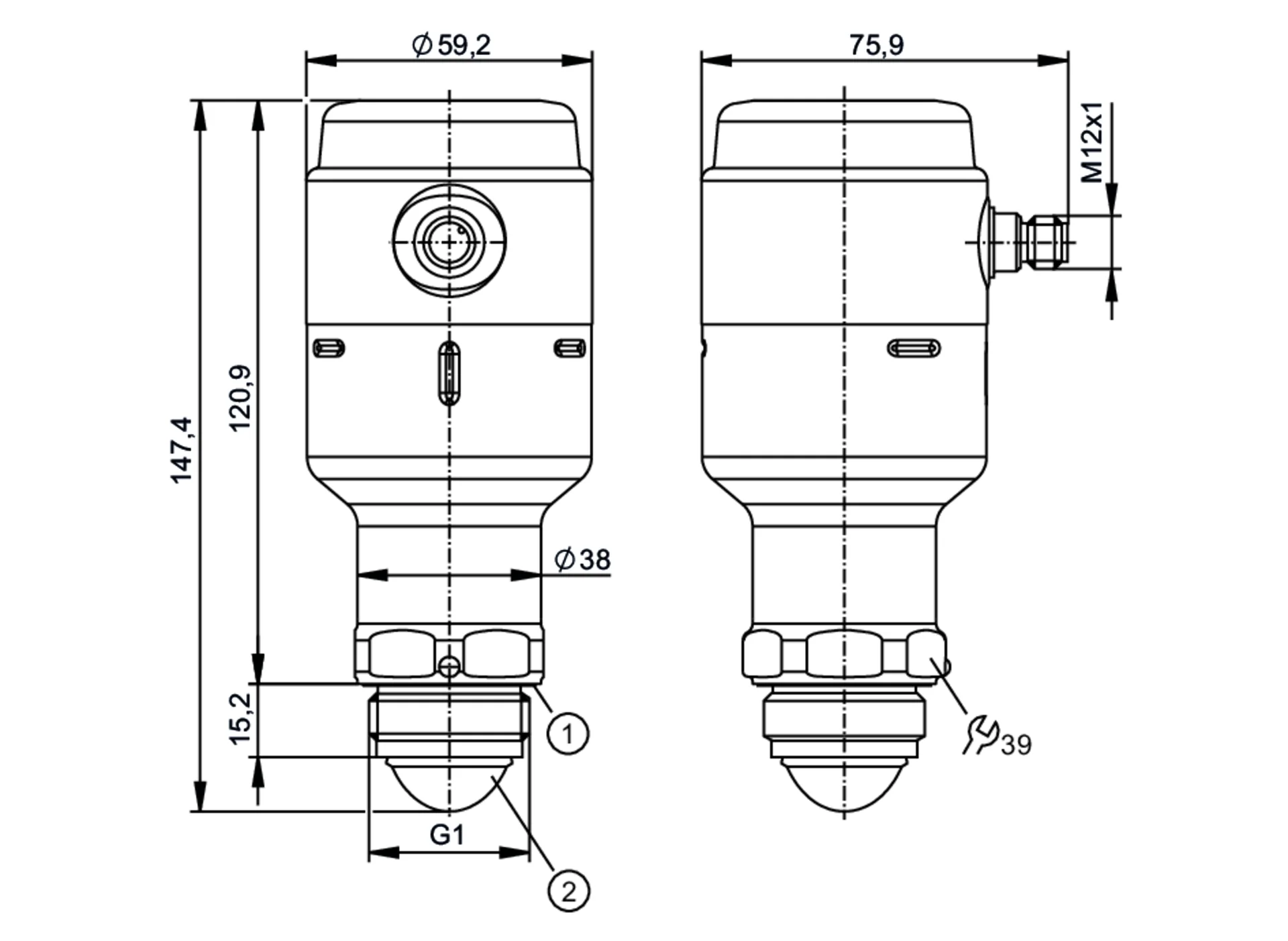

Diagramy i grafiki
| Diagramy i grafiki | |||||||
|---|---|---|---|---|---|---|---|
| Kąt promieniowania |
|
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
|
| Diagramy i grafiki | |||||||
|---|---|---|---|---|---|---|---|
|
Parametry techniczne - Czujnik do ciągłego pomiaru poziomu Lw2720 - IFM
Nr kat.
OC-IFM011441
Pliki do pobrania - Czujnik do ciągłego pomiaru poziomu Lw2720 - IFM
- Karta katalogowa Pobierz
