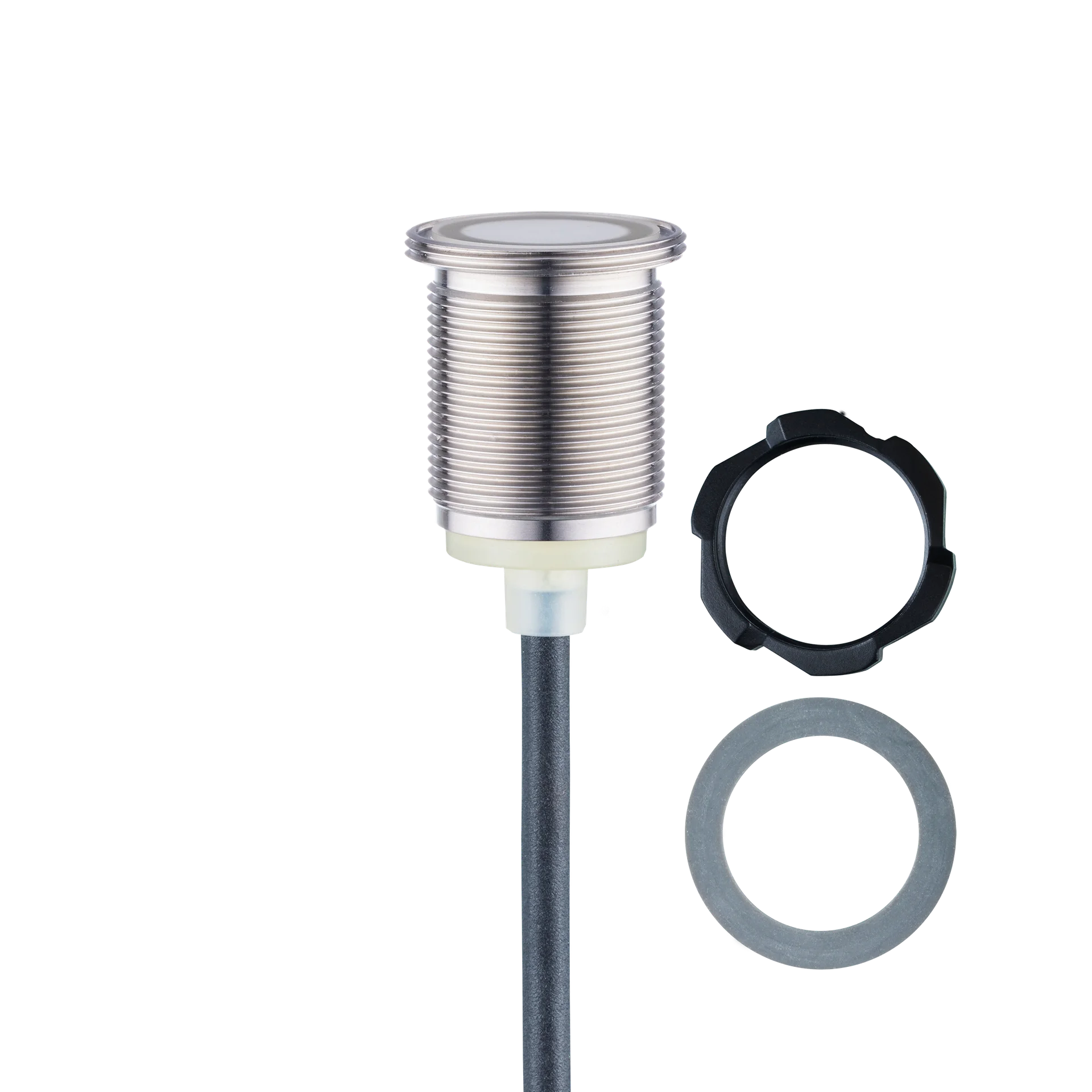

Czujnik dotykowy pojemnościowy KTEEFOEMMFRKG/2M/IO (KTE302) - IFM

SKU: OC-IFM011318 MPN: KTE302
Producent: IFM
Cena netto/szt. 381,60 zł
469,37 zł brutto/szt.
Czujnik dotykowy pojemnościowy KTEEFOEMMFRKG/2M/IO (KTE302) - IFM
381,60 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik dotykowy pojemnościowy KTEEFOEMMFRKG/2M/IO (KTE302) - IFM

  • pracuje tylko w połączeniu z akcesoriami pierścieniami oznaczeń
  • ustawianie czułości i ustawianie charakterystyczne do zastosowania do uniknięcia wpływu osadów i bryzgów wody
  • jeden czujnik dotykowy dla wszystkich funkcji przełączających
  • Aktywacja bez zużycia w czasie
  • sprzeżenie zwrotne RGB z lub bez IO-Link
  • Wygodna komunikacja i parametryzacja przez IO-Link
Zgodność z wymaganiami FDA tylko w połączeniu z odpowiednią uszczelką FDA E12840

Cechy produktu

Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Interfejs komunikacyjnyIO-Link
ObudowaObudowa gwintowana
Wymiary[mm]M22 x 1 / L = 39,6

Aplikacja

Zasada działaniadynamiczny; statyczne; bistabilny; combination; (parametryzowalna)

Dane elektryczne

Napięcie zasilania[V]8...32 DC
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Pobór prądu
< 7,2 mA; (LED wył: Ub = 24V)
< 125 mA; (biała dioda LED, maks. jaskrawość: Ub = 8V)
< 79 mA; (biała dioda LED, maks. jaskrawość: Ub = 12V)
< 43 mA; (biała dioda LED, maks. jaskrawość: Ub = 24V)
< 35 mA; (biała dioda LED, maks. jaskrawość : Ub = 32V)

Wejścia

Łączna liczba wejść2
Poziom przełączania Wysoki[V]< 19,2; (dla bezpiecznego wyłączenia 24V : Napięcie <= Ub*0,8)
Poziom przełączania Niski[V]> 4,8; (dla bezpiecznego wyłączenia 24V : Napięcie <= Ub*0,2)
Wejścia
zgodnie z normą IEC 61131-2 (Typ 3)

Wyjścia

Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]1,5
Prąd obciążenia wyjścia przełączającego DC[mA]200
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak

Czasy reakcji

Czas odpowiedzi[ms]64

Software / programowanie

Możliwości parametryzacjinormalnie otwarte / zamknięte; PnP/nPn; statyczne; dynamiczny; bistabilny; combination; Opóźnienie załączenia i wyłączenia; jasność; Sensitivität; Warunki pracy

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1.3
Profil
Smart Sensor - SSP 1.1Fixed Switching Sensor
Common - I&DIdentification and Diagnosis
FunctionLocator
FunctionProductURI
ExtensionSensor control
Min.czas cyklu procesu[ms]13,2

Warunki pracy

Temperatura otoczenia[°C]-30...65
OchronaIP 65; IP 67; IP 69K; (od czoła)

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane10 V/m / 3 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 w. cz. przewodzone10 V
IEC 61000-6-3, EN 55011(Class B)
IEC 61000-4-5 Surge1 kV (między L+ a L- , 42 Ω, 0,5 µF) / 0,5 kV (wszystkie przewody do L- , 42 Ω, 0,5 µF)
Odporność na wibracje
EN 60068-2-6 Fc20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach
Odporność na wstrząsy
EN 60068-2-27 Ea50 g 11 ms połówka sinusoidy; 20 wstrząsów w każdym kierunku dla 3 osi współrzędnych
Próba udarowa ciągła
EN 60068-2-29 Eb40 g 6 ms połówka sinusoidy; 8000 wstrząsów w każdym kierunku dla 3 osi współrzędnych
MTTF[lata]218
Dopuszczenie UL
Ta-30...60 °C
Typ obudowyType 1
ZasilanieLimited Voltage/Current
Numer ULE174191

Dane mechaniczne

Waga[g]122,2
ObudowaObudowa gwintowana

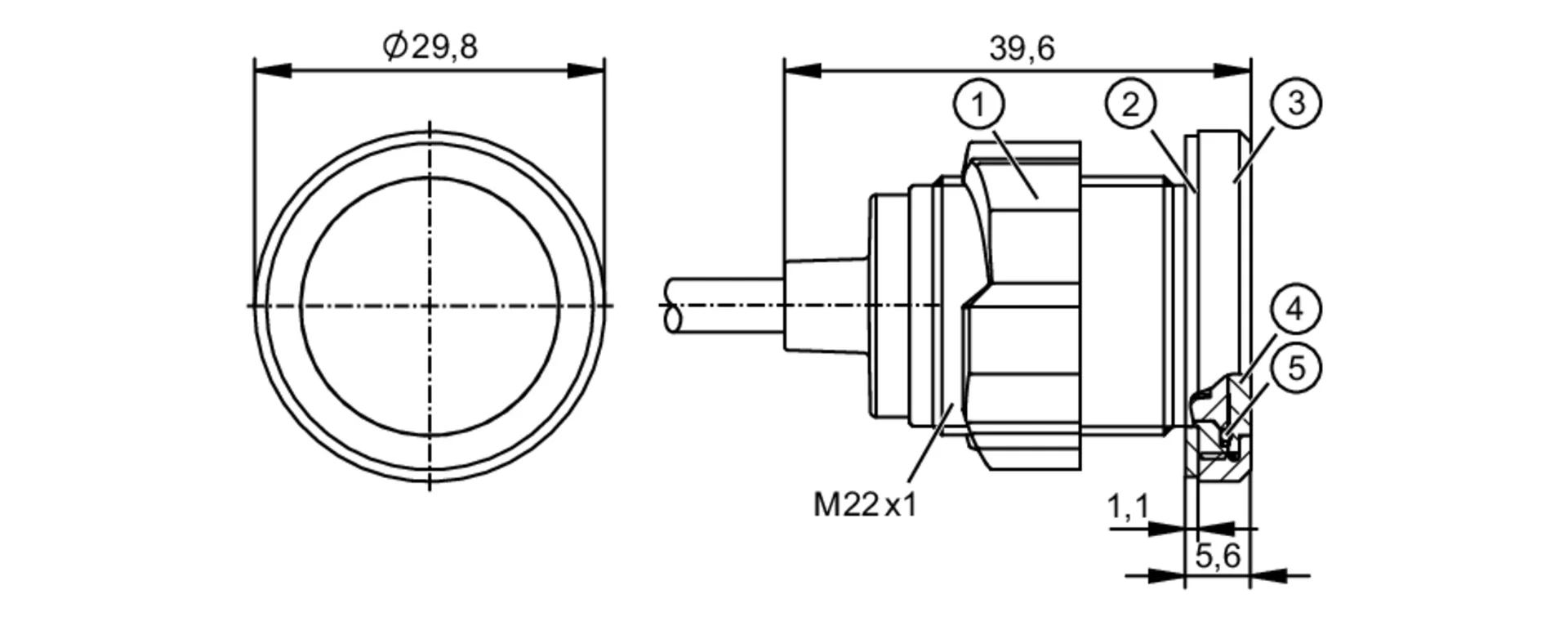

Wymiary[mm]M22 x 1 / L = 39,6
Opis gwintuM22 x 1
Materiałobudowa: stal kwasoodporna; nakrętka zabezpieczająca: PBT

Wyświetlacze / elementy robocze

Wyświetlacz
działanieLED, RGB konfigurowalne

Akcesoria

Dostarczane elementy
nakrętki zabezpieczające: 1 x M22
Wymagane akcesoria
Oznacznik

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączeniePrzewód: 2 m, PUR, Ø 4,9 mm; 5 x 0,34 mm²

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
wskazówki dot. zastosowania odpowiednio do funkcji
diagram wskazówki dot. zastosowania odpowiednio do funkcji
funkcjonowanie jest poprawne tylko z pierścieniem oznaczeń (zamawiany osobno)
1. funkcjonowanie zapewnia krążek plastykowy
2. bez krążka brak funkcjonowania
3. funkcjonowanie oprawne ze stalowym pierścieniem
