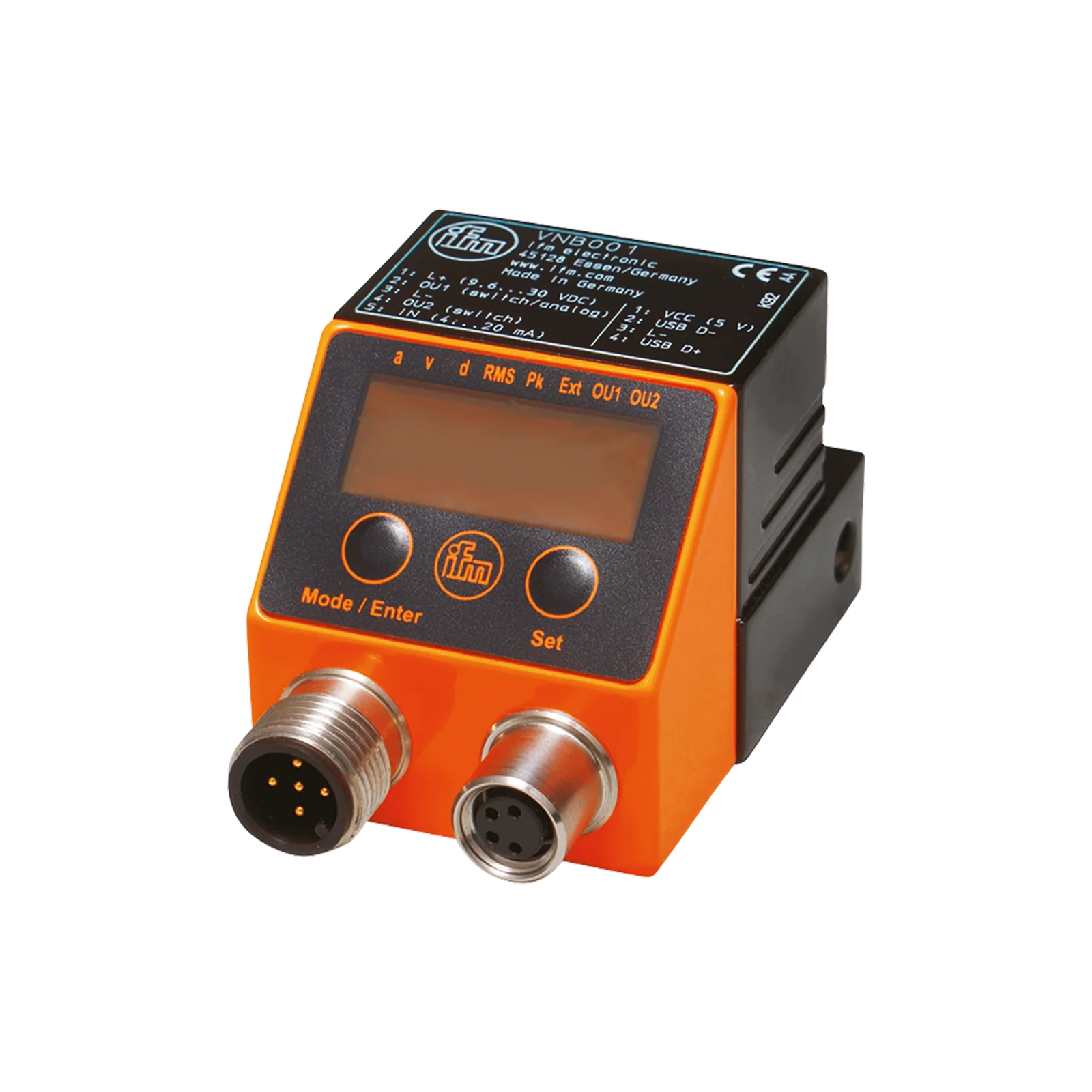

Czujnik drgań (VNB001) - IFM

SKU: OC-IFM017481 MPN: VNB001
Producent: IFM
Cena netto/szt. 2 200,05 zł
2 706,06 zł brutto/szt.
Czujnik drgań (VNB001) - IFM
2 200,05 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik drgań (VNB001) - IFM

  • Dwa wyjścia przełączające do alarmu wstępnego i głównego
  • Zintegrowana pamięć historii z zegarem czasu rzeczywistego do monitorowania, wyświetlania i zapisu wartości
  • Skalowalne analogowe wyjście prądowe do pomiaru prędkości drgań
  • Wejście analogowe może służyć do monitoringu innych pomiarów
  • Parametryzacja i wizualizacja bezpośrednio na urządzeniu lub opcjonalnie poprzez oprogramowanie do parametryzacji

Cechy produktu

Zakres pomiarowy wibracji[mm/s]0...500; (w zależności od częstotliwości drgań)
Zakres częstotliwości[Hz]2...1000
Zasada pomiarupojemnościowy

Aplikacja

AplikacjaCzujnik wibracji wg. ISO 10816
Funkcja auto-testtak
Funkcja Heartbeattak

Dane elektryczne

Napięcie zasilania[V]9,6...30 DC; (lub poprzez USB (wyjścia przełączajęce nie aktywne))
Pobór prądu[mA]< 70
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Typ czujnikaakcelerometr mikromechaniczny

Wejścia / wyjścia

Całkowita ilość wejść i wyjść3; (konfigurowalne)
Liczba wejść i wyjśćLiczba wejść analogowych: 1; Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Wejścia

Liczba wejść analogowych1
Wejście analogowe (prądowe)[mA]4...20

Wyjścia

Sygnał wyjściowysygnał przełączający; sygnał analogowy
Liczba wyjść binarnych2
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Minimalny prąd obciążenia[mA]100
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...22
Maks. obciążenie[Ω]9,6...17 V: 150; 17...30 V: 500
Ustawienia fabryczne
Wyjście przełączające: normalnie zamknięte
punkt przełączania - wstępny alarm: 2,8 mm/s
punkt przełączania - główny alarm: 4,5 mm/s
Zakres częstotliwości: 10...1000 Hz
metoda pomiaru: RMS
jednostka: mm/s
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Zakres pomiarowy wibracji[mm/s]0...500; (w zależności od częstotliwości drgań)
Zakres częstotliwości[Hz]2...1000
Zasada pomiarupojemnościowy
Liczba osi pomiaru1

Dokładność / odchylenie

Błąd pomiaru[% wartości końcowej]± 3%

Interfejsy

Interfejs komunikacyjnyUSB

Warunki pracy

Temperatura otoczenia[°C]-30...60
Temperatura składowania[°C]-30...85
OchronaIP 67

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV wyładowanie bezpośrednie / 15 kV wyładowanie atmosferyczne
EN 61000-4-310 V/m 80...2000 MHz
EN 61000-4-4 Burst4 kV sonda sprzężenia pojemnościowego, uziemiona
EN 61000-4-610 V 0,15...80 MHz
EN 61000-6-4środowiska przemysłowe
Odporność na wstrząsy
DIN EN 60068-2-2750 g 11 ms / n=1000
MTTF[lata]148

Dane mechaniczne

Waga[g]227,8
Typ montażuKomplet montażowy M5 / M8

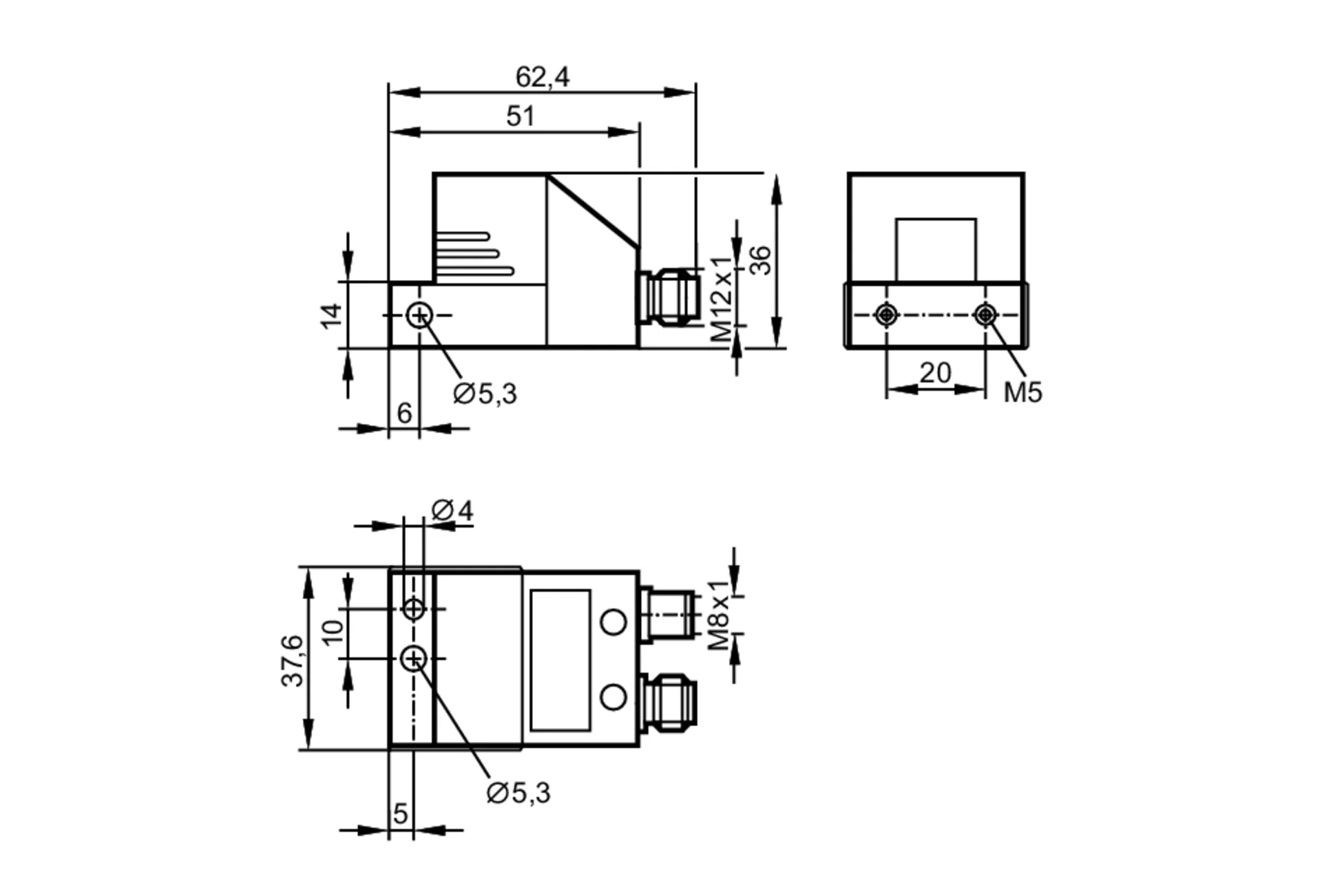

Wymiary[mm]36 x 37,6 x 62,4
Materiałobudowa: cynk odlewany ciśnieniowo niklowany
Moment dokręcający[Nm]7

Wyświetlacze / elementy robocze

Wyświetlacz
Funkcja6 x LED, kolor zielony
wstępny alarm1 x LED, kolor żółty
główny alarm1 x LED, kolor czerwony
Wartość mierzona7-segmentowy wyświetlacz LED, czerwona / zółta / zielona 4-cyfrowy
Elementy wykonawcze
2Przycisk

Pamięci danych

Pamięć historiitak
Typ pamięci danychpamięć pierścieniowa; FIFO
Zegar czasu rzeczywistegotak; UTC, Podtrzymanie bateryjne
Lokalizacja pamięciwewnętrzne
Interwał pamięci5 min
Rozmiar pamięci686774 rekordy danych

Akcesoria

Dostarczane elementy
podkładka sprężysta
śruba
adaptery: 1 x (M8 / M5)

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - Przyłącze procesowe

Konektor: 1 x M12; kodowanie: A

Połączenie elektryczne - USB

Konektor: 1 x M8; kodowanie: A
