Czujnik dyfuzyjny z tłumieniem tła O6HLFPKG/0,30m/US (O6H707) - IFM

SKU: OC-IFM012823 MPN: O6H707
Producent: IFM
Cena netto/szt. 913,95 zł
1 124,16 zł brutto/szt.
Czujnik dyfuzyjny z tłumieniem tła O6HLFPKG/0,30m/US (O6H707) - IFM
913,95 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik dyfuzyjny z tłumieniem tła O6HLFPKG/0,30m/US (O6H707) - IFM

  • Precyzyjna eliminacja tła
  • Doskonały stosunek ceny do wydajności
  • Niewielka konstrukcja prostokątna
  • Niezawodne przesyłanie odległości w postaci liniowej wartości procesowej przez IO-Link

Cechy produktu

Rodzaj światłaświatło czerwone
Klasa ochrony laserowej1
Obudowaprostopadłościan

Aplikacja

KonstrukcjaTłumienie tła
Zasada działaniaCzujnik dyfuzyjny

Dane elektryczne

Napięcie zasilania[V]10...30 DC
Pobór prądu[mA]16; ((24 V))
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Rodzaj światłaświatło czerwone
Długość fali[nm]650

Wyjścia

Wykonanie elektrycznePNP
Funkcja wyjściatryb światło-włącz/ciemno-włącz; (wybierany)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,5
Prąd obciążenia wyjścia przełączającego DC[mA]100
Częstotliwość przełączania DC[Hz]1002
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe

Strefa działania

Zasięg[mm]1...200; (biały papier 200 x 200 mm)
Zasięg dla obiektu białego (90% reemisji)[mm]1...200
Zasięg dla obiektu szarego (18% reemisji)[mm]8...170
Zasięg dla obiektu czarnego (6% reemisji)[mm]12...100
Maks. średnica plamki światła[mm]2,2
Rozmiary plamki światlnej odnoszą się dodla maksymalnego zasięgu
Tłumienie tła: dostępnetak

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
ProfilSmart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable
SIO trybtak
Wymagany typ portu masteraA
Min.czas cyklu procesu[ms]10
Dane procesowe IO-Link (cykliczne)
Funkcjadługość bajtu
wartość procesowa32
status urządzenia4
informacje o przełączaniu binarnym1
Funkcje IO-Link (acykliczne)nazwa przypisana do aplikacji; licznik godzin pracy; licznik cykli włączania
Obsługiwane DeviceID
Typ działaniaDeviceID
default1026

Warunki pracy

Temperatura otoczenia[°C]-10...60
OchronaIP 65; IP 67

Testy / dopuszczenia

EMC
EN 60947-5-2
Klasa ochrony laserowej1
Uwagi dotyczące ochrony lasera
Uwaga:światło laserowe
klasa laserowa:1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.
MTTF[lata]513
Dopuszczenie UL
Ta-25...50 °C
Typ obudowyType 1
ZasilanieClass 2
Numer ULE174191

Dane mechaniczne

Waga[g]34
Obudowaprostopadłościan

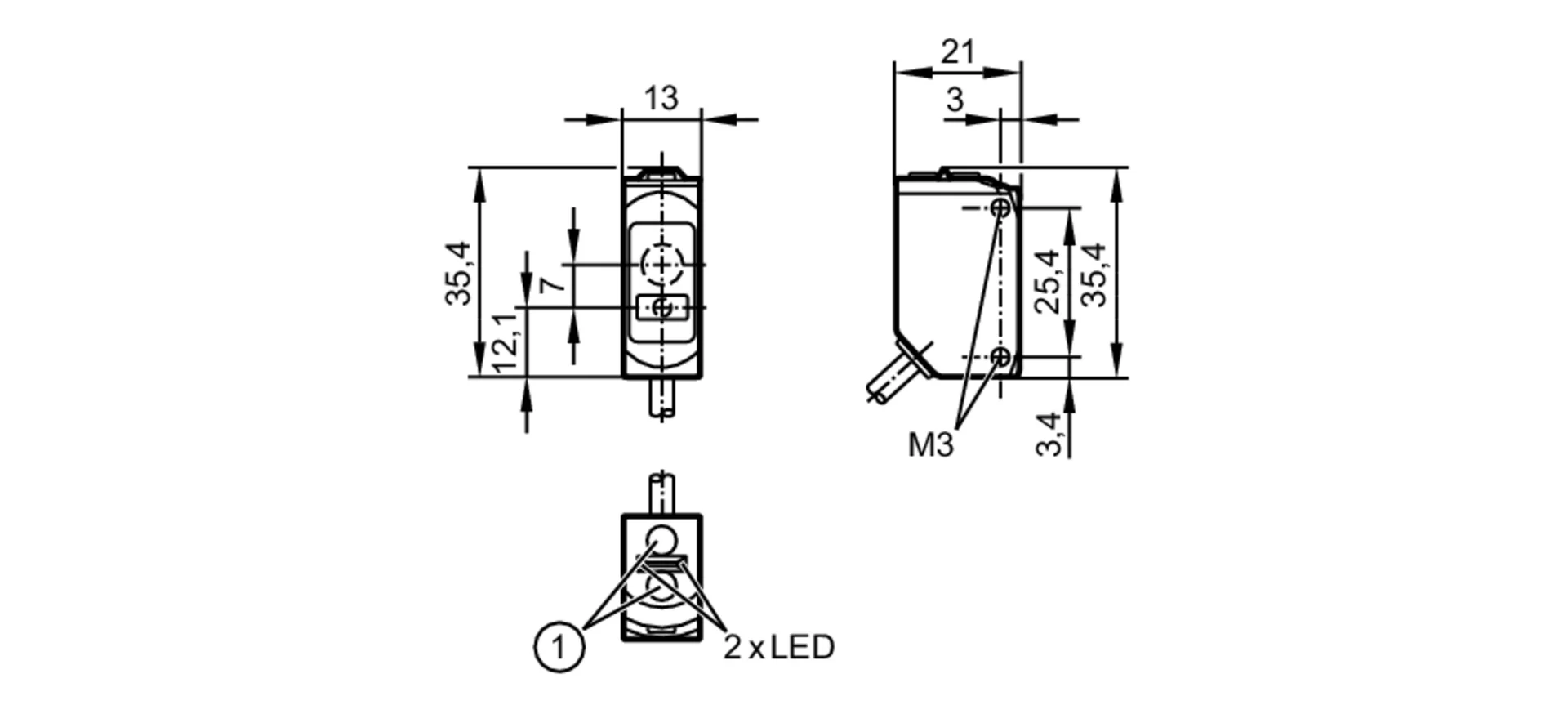

Wymiary[mm]35,4 x 13 x 21
Materiałobudowa: ABS; PPSU; uszczelnienie: EPDM
Materiał soczewki
PMMA
Moment dokręcający[Nm]0,5; (śruby mocujące)

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjścia1 x LED, kolor żółty
działanie1 x LED, kolor zielony

Uwagi

Uwagi
Napięcie eksplatacji "supply class 2" zgodnie z cULus
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
Wykres dokładności
diagram Wykres dokładności
x:odległości czujnik/objekt [mm]
y:min. odległosć obiekt/tło [mm]
1 =obiekt czarny (6 % reemisji) , Tło białe (90 % odblaskowości)
2 =obiekt szary (18% reemisji) , Tło białe (90 % odblaskowości)
3 =obiekt biały (90% reemisji) , Tło białe (90 % odblaskowości)
Diagramy i grafiki
Diagramy i grafiki
diagram Diagramy i grafiki
a:czujnik
b:obiekt
c:tło
x:odległości czujnik/objekt [mm]
y:min. odległosć obiekt/tło [mm]

Inne dane

Powtarzalność / dokładność: 6 σ
Powtarzalność mierzonych wartości
Abstandbiały (90% reemisji)czarny (remisja 6% ... 90%)
20 mm0,1 mm0,5 mm
100 mm0,5 mm2,0 mm
200 mm4 mmOL
Dokładność
Abstandbiały (90% reemisji)czarny (remisja 6% ... 90%)
20 mm± 1,0 mm± 1,3 mm
100 mm± 5,0 mm± 6,5 mm
200 mm± 20,0 mmOL
Wartości podane dla
Obce światło na obiekcie< 10 klx
