Czujnik elektroniczny poziomu i temperatury LT0728B-B-00KSPKG/US (LT8024) - IFM
SKU: OC-IFM011435
MPN: LT8024
Producent:
IFM
Cena netto/szt.
2 375,55 zł
2 921,93 zł
brutto/szt.
.png)
Opis produktu - Czujnik elektroniczny poziomu i temperatury LT0728B-B-00KSPKG/US (LT8024) - IFM
- Niezawodne wykrywanie poziomu w pojemnikach i zbiornikach
- Do stosowania w wodzie, olejach i chłodziwach
- Wygodne ustawianie funkcji i punktów przełączania
- Monitoring poziomu i temperatury tylko jednym urządzeniem
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Dla 8-pinowych wtyków kolory nie są standaryzowane. Proszę zwrócić uwagę na schemat połączenia czujnika i wtyków (patrz karta katalogowa).
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 4 |
| Ustawienia fabryczne | 2 wyjścia przełączające dla pomiaru poziomu (OUT1, OUT2); 2 wyjścia przełączające dla pomiaru temperatury (OUT3, OUT4); Olej mineralny |
| Długość sondy L[mm] | 728 |
Aplikacja
| Media | chłodziwa na bazie wody; oleje; media bazujące na olejach; woda; media podobne do wody | ||
| Stała dielektryczna medium | > 2 | ||
| Nie stosować do | media ekstremalnie przewodzące; przylegające media; granulaty; materiały masowe; kwasy; ługi | ||
| Ciśnienie w zbiorniku |
|
| Chłodziwa | |
|---|---|
| Temperatura medium[°C] | 0...35; (z osłoną termiczną E43102 35...55 °C) |
| Olej | |
|---|---|
| Temperatura medium[°C] | 0...70 |
| Krótkotrwała temperatura medium[°C] | 0...90; (< 1 h) |
| Woda | |
|---|---|
| Temperatura medium[°C] | 0...35; (z osłoną termiczną E43102 35...55 °C) |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | < 50 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 3 |
| Zasada pomiaru | pojemnościowy |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 4 |
Wyjścia
| Łączna liczba wyjść | 4 |
| Sygnał wyjściowy | sygnał przełączający; IO-Link |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 4 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 200 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | termiczne, impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Ustawienia fabryczne | 2 wyjścia przełączające dla pomiaru poziomu (OUT1, OUT2); 2 wyjścia przełączające dla pomiaru temperatury (OUT3, OUT4); Olej mineralny |
| Długość sondy L[mm] | 728 |
| Zakres aktywny A[mm] | 585 |
| Zakres martwy I1 / I2[mm] | 104 / 39 |
| Zakres ustawień | |
|---|---|
| Punkt przełączania SP[mm] | 60...590 |
| Punkt resetu rP[mm] | 50...580 |
| W krokach co[mm] | 10 |
| Punkt referencyjny OP[mm] | 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF |
| Histereza, OP[mm] | 4 |
| Monitoring temperatury | |
|---|---|
| Zakres pomiarowy[°C] | -20...90 |
| Punkt przełączania SP[°C] | -19,5...90 |
| Punkt resetu rP[°C] | -20...89,5 |
| W krokach co[°C] | 0,5 |
| Rozdzielczość wyjścia przełącznika[K] | 0,5 |
Dokładność / odchylenie
| Błąd pomiaru[% wartości końcowej] | ± 5 |
| Powtarzalność | ± 2 |
| Rozdzielczość[mm] | 10 |
| Monitoring temperatury | |
|---|---|
| Dokładność punktu przełączania[K] | ± 1,5 |
| Rozdzielczość[K] | 0,5 |
| Dynamiczna odpowiedź T09[s] | 90 |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; Pozycja SP / rP; Pozycja OP; dostosowanie OP; wybór medium; ustawienie przesunięcia; Jednostka wyświetlana; przypisanie wartości procesowej |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 4 | ||||
| Ilość danych binarnych | 4 | ||||
| Min.czas cyklu procesu[ms] | 4,5 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | 0...60 |
| Temperatura składowania[°C] | -25...80 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 224 |

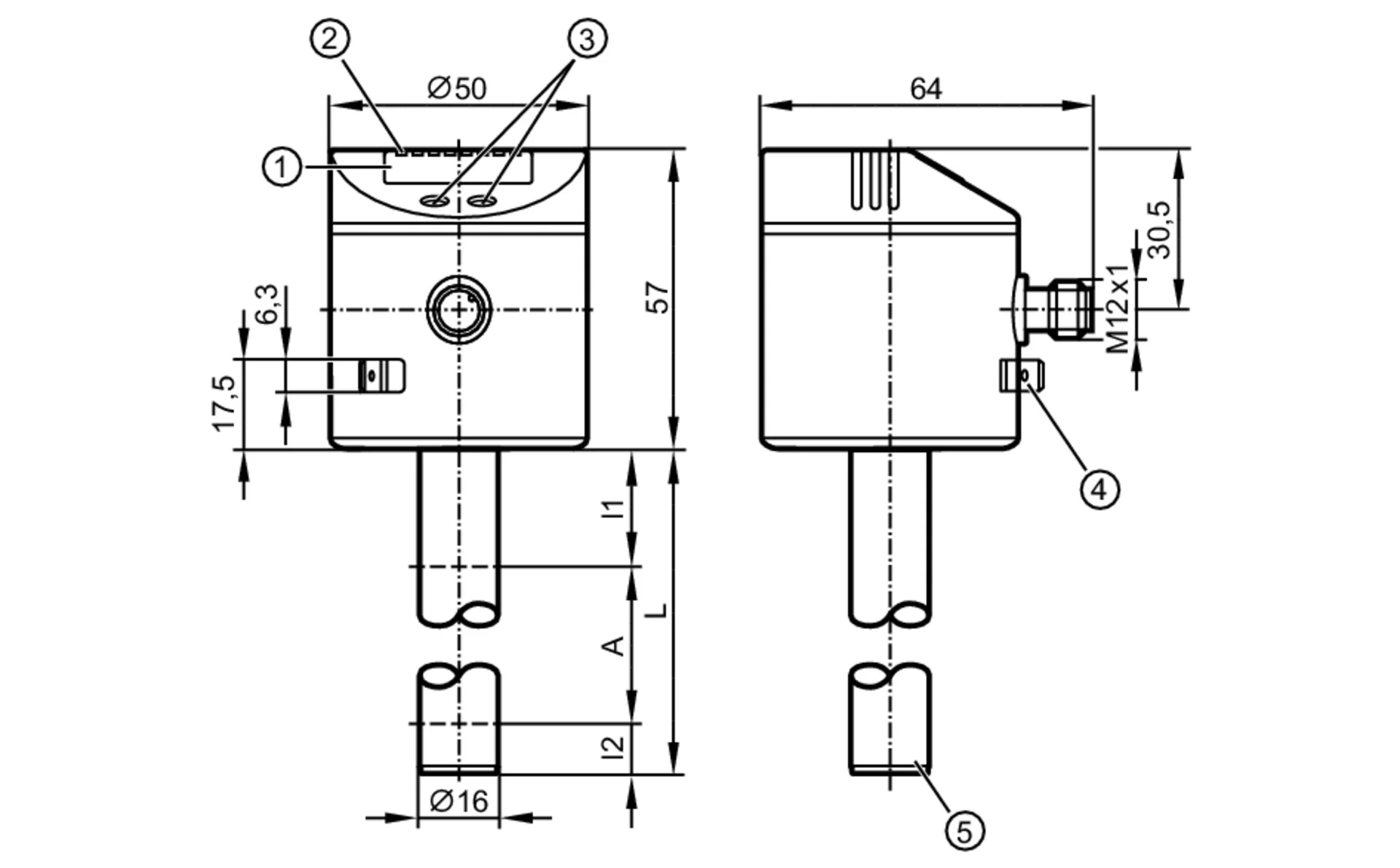

Dane mechaniczne
| Waga[g] | 550,5 |
| Wymiary[mm] | Ø 16 |
| Materiał | stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4404 / 316L); FKM; NBR; PBT; PC; PA; PP; TPV |
| Materiały części w kontakcie z medium | PP |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Parametry techniczne - Czujnik elektroniczny poziomu i temperatury LT0728B-B-00KSPKG/US (LT8024) - IFM
Nr kat.
OC-IFM011435
Pliki do pobrania - Czujnik elektroniczny poziomu i temperatury LT0728B-B-00KSPKG/US (LT8024) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
