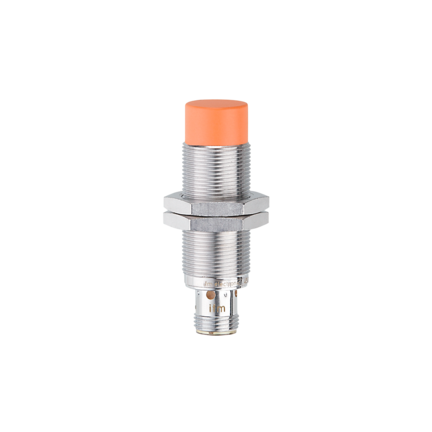

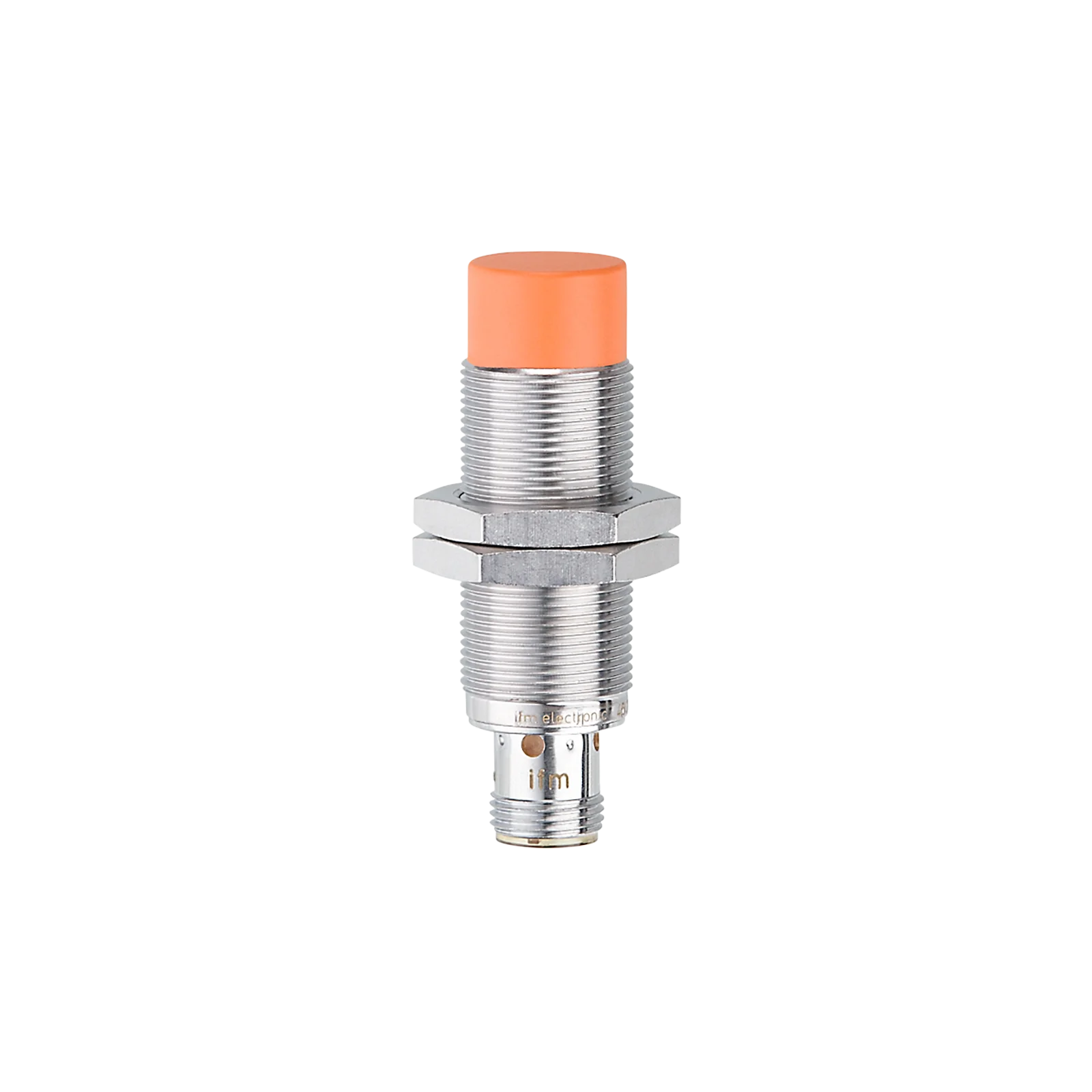

Czujnik indukcyjny analogowy z IO-Link IGK4008A1PKG/IO/US (IG6083) - IFM

SKU: OC-IFM009160 MPN: IG6083
Producent: IFM
Cena netto/szt. 530,55 zł
652,58 zł brutto/szt.
Czujnik indukcyjny analogowy z IO-Link IGK4008A1PKG/IO/US (IG6083) - IFM
530,55 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik indukcyjny analogowy z IO-Link IGK4008A1PKG/IO/US (IG6083) - IFM

  • Dokładny, zlinearyzowany sygnał wyjściowy
  • Bardzo duża powtarzalność
  • Do bezdotykowego pomiaru odległości
  • Szeroki zakres temperatury roboczej
  • Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
  • Wygodna komunikacja i parametryzacja przez IO-Link

Cechy produktu

Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Interfejs komunikacyjnyIO-Link
ObudowaObudowa gwintowana
Wymiary[mm]M18 x 1 / L = 60

Dane elektryczne

Napięcie zasilania[V]15...30 DC
Pobór prądu[mA]< 30
Klasa ochronyII
Zabezpieczenie przed odwrotną polaryzacjątak

Wyjścia

Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,5
Prąd obciążenia wyjścia przełączającego DC[mA]100
Częstotliwość przełączania DC[Hz]300
Analogowe wyjście prądowe[mA]4...20; (liniowe; gradient: 2,222 mA/mm; do zbliżania frontalnego i do celu ze stali miękkiej: 24 x 24 x 1 mm)
Maks. obciążenie[Ω]500; (Ub <=18 V;; Maks. obciążenie <=400 Ω)
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Zakres pomiarowy[mm]0,8...8
Punkt przełączania IO-Link[mm]1,5...7,48

Dokładność / odchylenie

Współczynnik korekcjistal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,5 / miedź: 0,4
Histereza[% z Sr]3...15
Uwaga dotycząca histerezy
parametryzowalna
Błąd nieliniowości wyjścia analogowego[%]± 1; (zakresu pomiarowego)
Powtarzalność wyjścia analogowego[%]± 1; (zakresu pomiarowego)
Współczynnik temperaturowy[%/K vom MEW]±0,15
Dryft temperatury± 5 %; (zakresu pomiarowego)

Czasy reakcji

Czas reakcji[ms]< 10

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
ProfilSmart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel
SIO trybtak
Wymagany typ portu masteraA
Min.czas cyklu procesu[ms]3,2
Dane procesowe IO-Link (cykliczne)
Funkcjadługość bajtu
wartość procesowa16
status urządzenia4
informacje o przełączaniu binarnym2
Funkcje IO-Link (acykliczne)licznik cykli przełączania; licznik cykli włączania; licznik godzin pracy; temperatura wewnętrzna; nazwa przypisana do aplikacji
Obsługiwane DeviceID
Typ działaniaDeviceID
default1205
Uwaga
Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”

Warunki pracy

Temperatura otoczenia[°C]-25...80
OchronaIP 65; IP 66; IP 67; IP 68; IP 69K

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 w. cz. przewodzone10 V
EN 55011klasa B
Odporność na wibracje
EN 60068-2-6 Fc20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach
Odporność na wstrząsy
EN 60068-2-27 Ea100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
Próba udarowa ciągła
EN 60068-2-2740 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych
Próba szybkiej zmiany temperatury
EN 60068-2-14 NaTA = -25°C; TB = 80°C; t1 = 30 min; t2 = < 10 s 50 cykli
MTTF[lata]218
Oprogramowanie wbudowane w cenie produktutak
Dopuszczenie UL
Ta-25...60 °C
Typ obudowyType 1
ZasilanieLimited Voltage/Current
Dopuszczenie UL numerA023
Numer ULE174191

Dane mechaniczne

Waga[g]46,75
ObudowaObudowa gwintowana
Montażmontaż niezabudowany

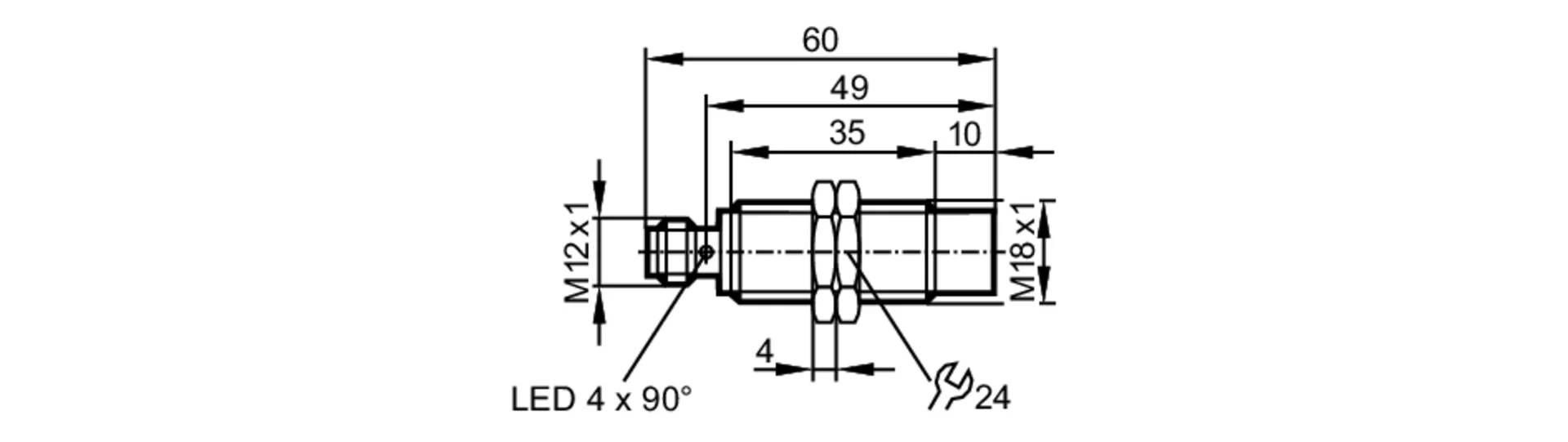

Wymiary[mm]M18 x 1 / L = 60
Opis gwintuM18 x 1
Materiałobudowa: mosiądz pokryty białym brązem; powierzchnia aktywna: PBT kolor pomarańczowy; okno LED: PEI; nakrętki zabezpieczające: mosiądz pokryty białym brązem
Moment dokręcający[Nm]25

Wyświetlacze / elementy robocze

Wyświetlacz
Target w zasięgu4 x LED, kolor żółty świeci
Target poza zasięgiem4 x LED, kolor żółty miga

Akcesoria

Dostarczane elementy
nakrętki zabezpieczające: 2

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - wtyk

PodłączenieKonektor: 1 x M12; kodowanie: A

Parametry techniczne - Czujnik indukcyjny analogowy z IO-Link IGK4008A1PKG/IO/US (IG6083) - IFM

Nr kat.
OC-IFM009160

Pliki do pobrania - Czujnik indukcyjny analogowy z IO-Link IGK4008A1PKG/IO/US (IG6083) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
