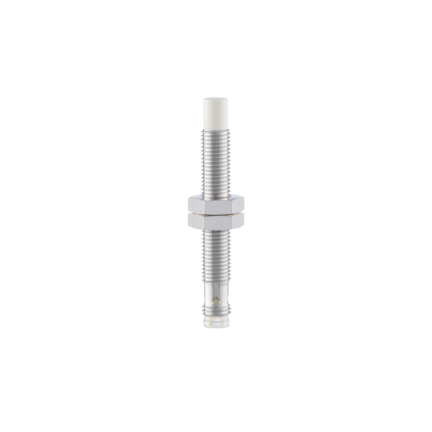

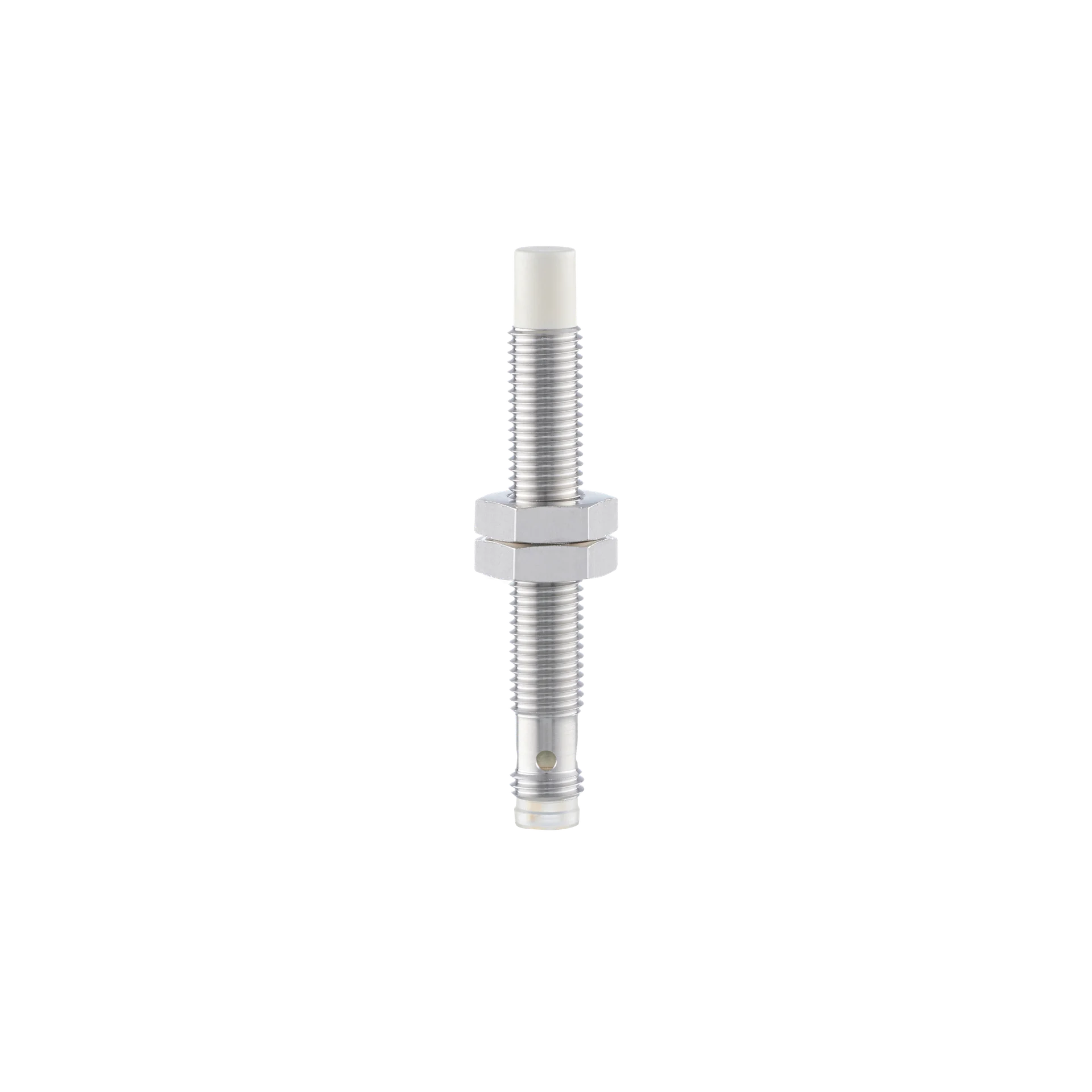

Czujnik indukcyjny IEK3003-FRKG/V4A/IO/AS (IEP201) - IFM

SKU: OC-IFM008111 MPN: IEP201
Producent: IFM
Cena netto/szt. 2 475,00 zł
3 044,25 zł brutto/szt.
Czujnik indukcyjny IEK3003-FRKG/V4A/IO/AS (IEP201) - IFM
2 475,00 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik indukcyjny IEK3003-FRKG/V4A/IO/AS (IEP201) - IFM

  • Do precyzyjnego monitorowania położenia maszyn
  • Elastyczne zastosowanie dzięki szerokiemu zakresowi temperatury roboczej
  • Bardzo duża powtarzalność
  • Niezawodne przesyłanie odległości w postaci liniowej wartości procesowej przez IO-Link
  • Regulacja NC/NO i PNP/NPN przez IO-Link

Cechy produktu

Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Interfejs komunikacyjnyIO-Link
ObudowaObudowa gwintowana
Wymiary[mm]M8 x 1 / L = 60

Aplikacja

Konstrukcjastyki pozłacane; Odporność na pole elektromagnetyczne
Odporność na pole elektromagnetycznetak
Maks. natężenie pola magnetycznego[mT]300

Dane elektryczne

Napięcie zasilania[V]10...30 DC
Pobór prądu[mA]< 20
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak

Wyjścia

Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,5
Prąd obciążenia wyjścia przełączającego DC[mA]100
Częstotliwość przełączania DC[Hz]75
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Punkt przełączania IO-Link[mm]0,05...2,91
Zakres pomiarowy IO-Link[mm]0,05...3

Dokładność / odchylenie

Powtarzalność< 10 µm
Kalibracja fabryczna (obiekt: aluminium, 24x24 mm)
Rozdzielczość[µm]5
Dryft temperatury± 1,2 µm/K
Odchylenie liniowości± 10 µm
Kalibracja aplikacji (1-punktowa kalibracja; obiekt: stal, 24x24 mm)
Rozdzielczość[µm]5
Dryft temperatury± 3 µm/K
Odchylenie liniowości± 75 µm
Kalibracja obiektowa (3-punktowa; obiekt: stal, 16x16 mm)
Rozdzielczość[µm]5
Dryft temperatury± 3 µm/K
Odchylenie liniowości± 50 µm

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9 CDV
Profil
Smart Sensor - SSP 4.1.1Measuring and Switching Sensor, 1 channel
Common - I&DIdentification and Diagnosis
ExtensionObject detection, switches when value falls below the setpoint
FunctionLocator
FunctionProductURI
SIO trybtak
Wymagany typ portu masteraA
Min.czas cyklu procesu[ms]3,2
Obsługiwane DeviceID
Typ działaniaDeviceID
default1816

Warunki pracy

Temperatura otoczenia[°C]-25...70
OchronaIP 65; IP 66; IP 67; IP 68; IP 69K

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 w. cz. przewodzone10 V
EN 55011klasa A
Odporność na wibracje
EN 60068-2-6 Fc20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach
Odporność na wstrząsy
EN 60068-2-27 Ea100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
Próba udarowa ciągła
EN 60068-2-27 Eb40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych
Próba szybkiej zmiany temperatury
EN 60068-2-14 NaTA = -25 °C; TB = 70 °C; t1 = 30 min; t2 = < 10 s; 50 cykli
MTTF[lata]1347
Oprogramowanie wbudowane w cenie produktutak
Dopuszczenie UL
Ta-25...70 °C
Typ obudowyType 1
ZasilanieLimited Voltage/Current
Dopuszczenie UL numerA031
Numer ULE174191

Dane mechaniczne

Waga[g]45,9
ObudowaObudowa gwintowana
Montażmontaż zabudowany

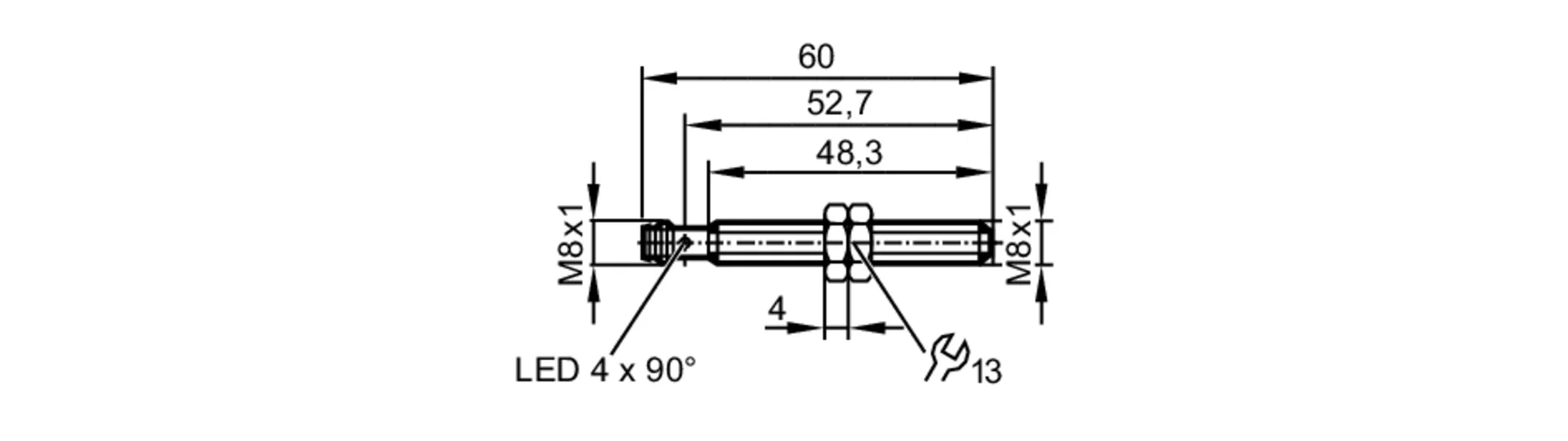

Wymiary[mm]M8 x 1 / L = 60
Opis gwintuM8 x 1
Materiałobudowa: stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: LCP biały; okno LED: PPSU; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L)
Moment dokręcający[Nm]7

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjścia4 x LED, kolor żółty
SIO tryb
Wyjście zasiloneLED, kolor żółty świeci
Tryb IO-Link
Target w zasięguLED, kolor żółty świeci

Akcesoria

Dostarczane elementy
nakrętki zabezpieczające: 2

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - wtyk

PodłączenieKonektor: 1 x M8; kodowanie: A; Nakrętka: zatrzaskowe; Styki: pozłacane

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
diagram Diagramy i grafiki
1Wielkość mierzona [µm]
2Odchylenie liniowości [µm]
3Kalibracja fabryczna (obiekt: aluminium, 24x24 mm)
4kalibracja aplikacji (1-punktowa kalibracja; obiekt: stal, 24x24 mm)
5kalibracja obiektowa (3-punktowa; obiekt: stal, 16x16 mm)
