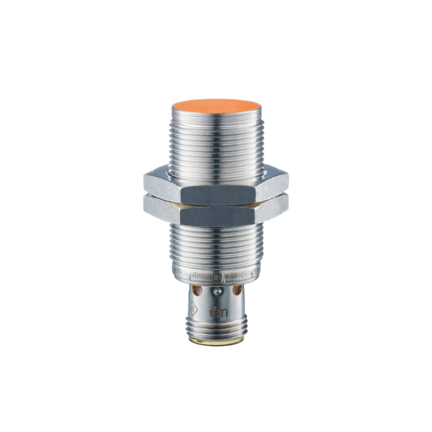

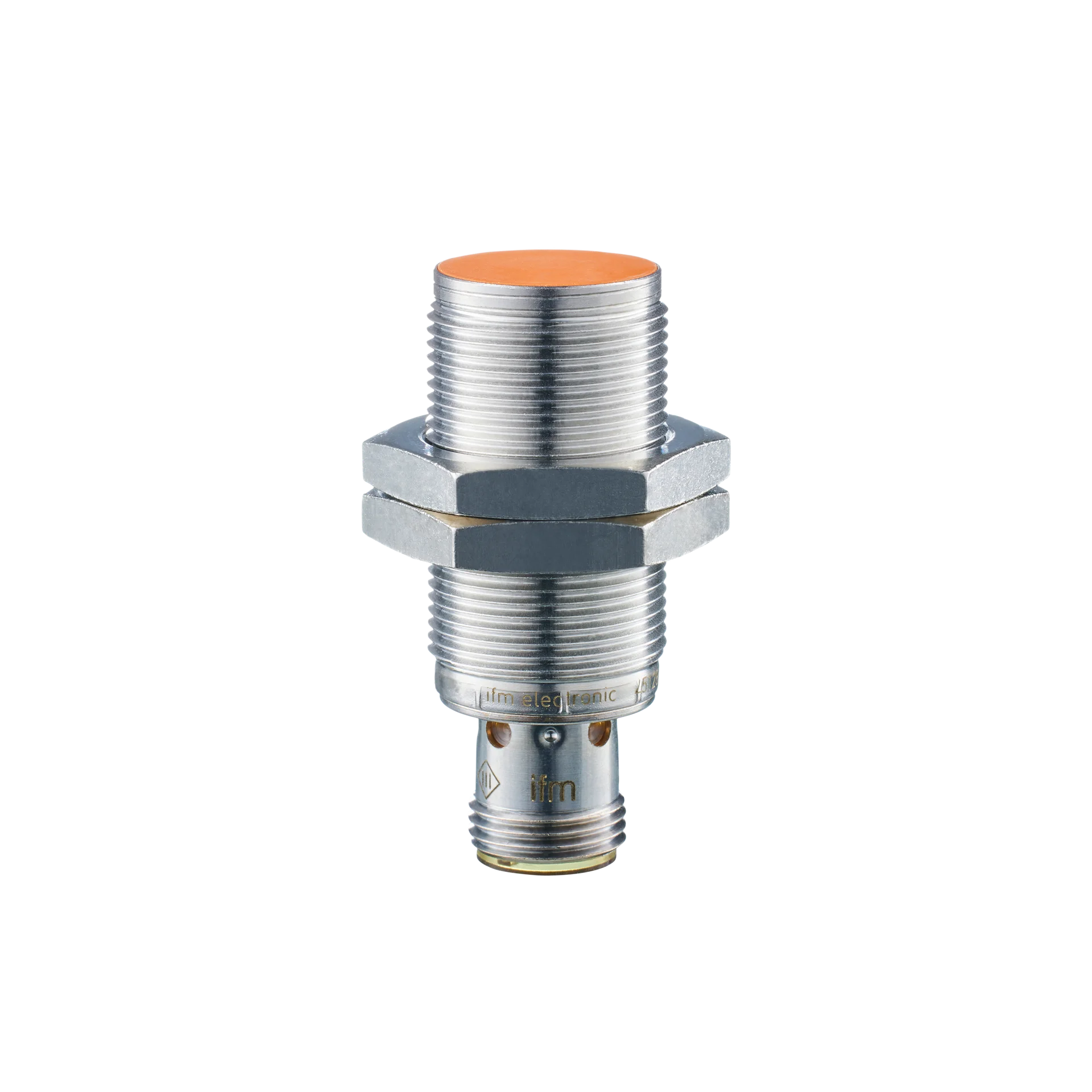

Czujnik indukcyjny IGB4010QCPKG/US-104 (IGS340) - IFM

SKU: OC-IFM009579 MPN: IGS340
Producent: IFM
Cena netto/szt. 277,65 zł
341,51 zł brutto/szt.
Czujnik indukcyjny IGB4010QCPKG/US-104 (IGS340) - IFM
277,65 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik indukcyjny IGB4010QCPKG/US-104 (IGS340) - IFM

  • Odpowiednie do zastosowań przemysłowych, mobilnych, do chłodzenia i smarowania
  • Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
  • Elastyczne zastosowanie dzięki szerokiemu zakresowi temperatury roboczej
  • Bezpieczne wykrywanie dzięki dużemu zasięgowi wykrywania i niskim tolerancjom czujnika
  • Mniejsze zapasy dzięki szerokiej gamie zastosowań

Cechy produktu

Wykonanie elektrycznePNP
Funkcja wyjściakomplementarny
Strefa działania[mm]10
ObudowaObudowa gwintowana
Wymiary[mm]M18 x 1 / L = 45

Aplikacja

Konstrukcjastyki pozłacane; Zwiększony zasięg działania
AplikacjaOdpowiednie do zastosowań przemysłowych, mobilnych, do chłodzenia i smarowania; Zastosowania w automatyce przemysłowej

Dane elektryczne

Napięcie zasilania[V]10...30 DC
Pobór prądu[mA]< 10
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak

Wyjścia

Wykonanie elektrycznePNP
Funkcja wyjściakomplementarny
Maks. spadek napięcia wyjścia przełączającego DC[V]2,5
Prąd obciążenia wyjścia przełączającego DC[mA]100
Częstotliwość przełączania DC[Hz]500
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Strefa działania[mm]10
Realny zasięg działania Sr[mm]10 ± 10 %
Gwarantowany zasięg działania[mm]0...8,1
Zwiększony zasięg działaniatak

Dokładność / odchylenie

Współczynnik korekcjistal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,4 / miedź: 0,3
Histereza[% z Sr]1...15
Dryft punktu przełączania[% z Sr]-10...10

Warunki pracy

Temperatura otoczenia[°C]-40...85
OchronaIP 65; IP 66; IP 67; IP 68; IP 69K

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 w. cz. przewodzone10 V
Odporność na wibracje
EN 60068-2-6 Fc20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach
Odporność na wstrząsy
EN 60068-2-27 Ea100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
Próba udarowa ciągła
EN 60068-2-2740 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych
Próba szybkiej zmiany temperatury
EN 60068-2-14 NcTA = -40 ° C; TB = 85 ° C; tl = 30 min; t2 = <10 s; 50 cykli
MTTF[lata]364
Oprogramowanie wbudowane w cenie produktunie
Dopuszczenie UL
Dopuszczenie UL numerA037

Dane mechaniczne

Waga[g]42,35
ObudowaObudowa gwintowana
Montażquasi zabudowany

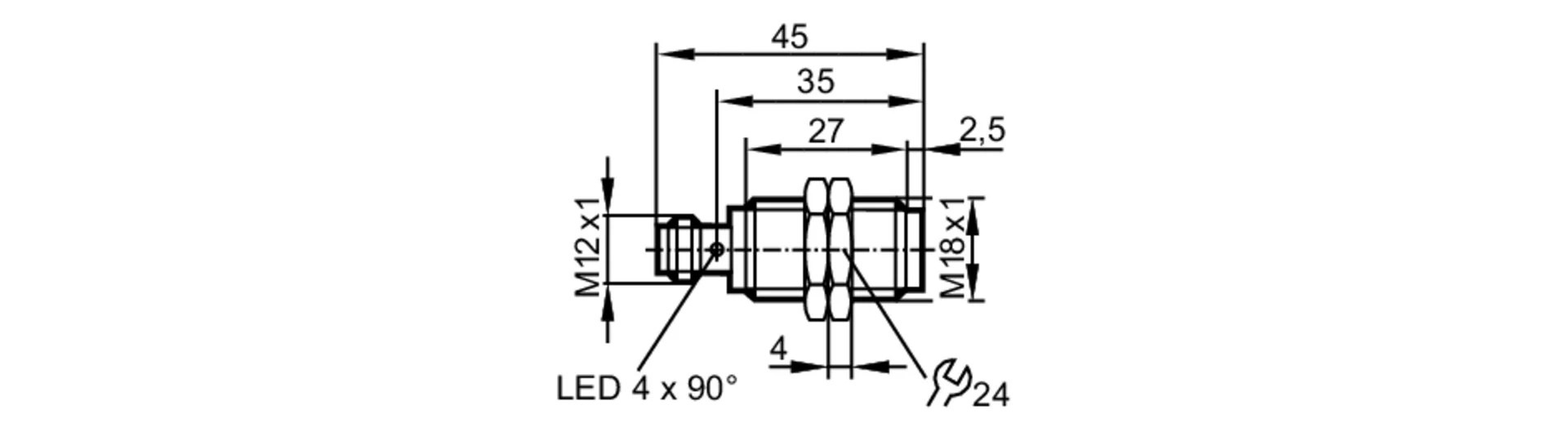

Wymiary[mm]M18 x 1 / L = 45
Opis gwintuM18 x 1
Materiałmosiądz pokryty białym brązem; powierzchnia aktywna: PBT kolor pomarańczowy; okno LED: PEI; nakrętki zabezpieczające: mosiądz pokryty białym brązem
Moment dokręcający[Nm]25

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjścia4 x LED, kolor żółty

Akcesoria

Dostarczane elementy
nakrętki zabezpieczające: 2

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - wtyk

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
diagram Diagramy i grafiki
Montaż

Parametry techniczne - Czujnik indukcyjny IGB4010QCPKG/US-104 (IGS340) - IFM

Nr kat.
OC-IFM009579

Pliki do pobrania - Czujnik indukcyjny IGB4010QCPKG/US-104 (IGS340) - IFM

  • Karta katalogowa Pobierz
