Czujnik indukcyjny IIK3012BBPKG/60V/V4A/US-104 (IIM208) - IFM

SKU: OC-IFM010045 MPN: IIM208
Producent: IFM
Cena netto/szt. 370,80 zł
456,08 zł brutto/szt.
Czujnik indukcyjny IIK3012BBPKG/60V/V4A/US-104 (IIM208) - IFM
370,80 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik indukcyjny IIK3012BBPKG/60V/V4A/US-104 (IIM208) - IFM

  • Znaczna odporność na wstrząsy i drgania umożliwiająca stosowanie w maszynach mobilnych
  • Aprobata typu E1 Kraftfahrt-Bundesamt (Niemieckiego Urzędu Transportu Samochodowego)
  • Duży zakres temperatury roboczej i napięcia roboczego
  • Dobre zabezpieczenie przed wnikaniem zgodnie z wymaganiami trudnych warunków środowiskowych

Cechy produktu

Wykonanie elektrycznePNP
Funkcja wyjścianormalnie otwarte
Strefa działania[mm]12
ObudowaObudowa gwintowana

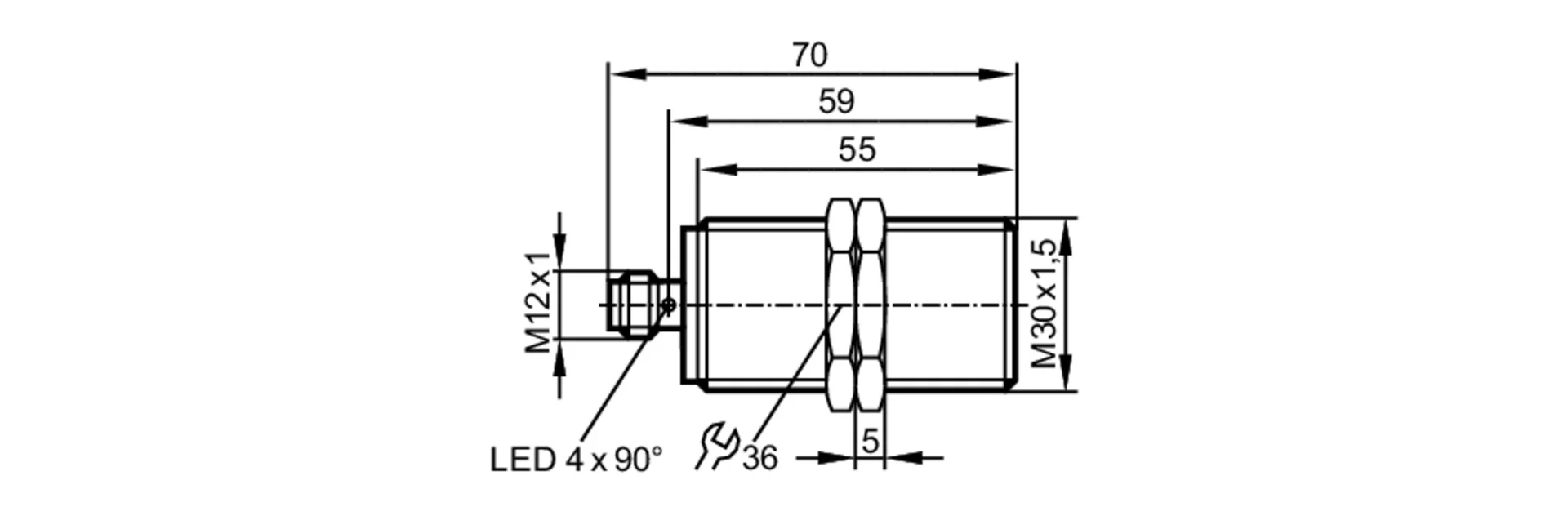

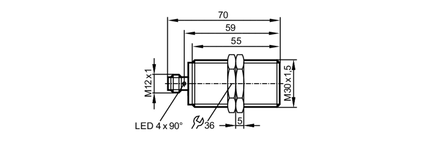

Wymiary[mm]M30 x 1,5 / L = 70

Aplikacja

Konstrukcjastyki pozłacane; Zwiększony zasięg działania
AplikacjaDo zastosowań w aplikacjach mobilnych i trudnych

Dane elektryczne

Napięcie zasilania[V]10...60 DC
Pobór prądu[mA]< 10
Klasa ochronyII
Zabezpieczenie przed odwrotną polaryzacjątak

Wyjścia

Wykonanie elektrycznePNP
Funkcja wyjścianormalnie otwarte
Maks. spadek napięcia wyjścia przełączającego DC[V]2,5
Prąd obciążenia wyjścia przełączającego DC[mA]200
Częstotliwość przełączania DC[Hz]100
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Strefa działania[mm]12
Realny zasięg działania Sr[mm]12 ± 10 %
Gwarantowany zasięg działania[mm]0...9,72
Zwiększony zasięg działaniatak

Dokładność / odchylenie

Współczynnik korekcjistal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3
Histereza[% z Sr]1...20
Dryft punktu przełączania[% z Sr]-10...10

Warunki pracy

Temperatura otoczenia[°C]-40...85
OchronaIP 67; IP 69K

Testy / dopuszczenia

EMC
Przemysł samochodowy
Emisja zakłóceń i odporność na zakłócenia elektromagnetyczne: ECE R10Zatwierdzenie typu E1
odporność na zakłócenia zgodnie z DIN ISO 11452-2100 V/m
przewodzone zakłócenia w instalacjach 24 V zgodnych z ISO 7637-2: 2004 (1 do 4 impulsy) i ISO16750-2: 2012 (zrzut obciążenia)
puls1 2a 2b 3a 3b 4 Load dump
Poziom rygoruIII III III III III III Test A
Kryteria niepowodzeniaC A C A A C C
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV pomiędzy przewodami
EN 61000-4-6 w. cz. przewodzone10 V
EN 55011klasa B
Odporność na wibracje
EN 60068-2-6 Fc20 g (10...3000 Hz) / -20...50 °C
50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach
Odporność na wstrząsy
EN 60068-2-27 Ea100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych / -40...85 °C
Próba udarowa ciągła
EN 60068-2-2740 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych / -20...50 °C
Próba szybkiej zmiany temperatury
EN 60068-2-14 NaTA = -40 ° C; TB = 85 ° C; tl = 30 min; t2 = <10 s; 50 cykli
Próba natrysku solanki
EN 60068-2-52 Kbpoziom rygoru 5 (4 cykle testowe)
MTTF[lata]1079
Dopuszczenie UL
Ta0...40 °C
Typ obudowyType 1
Dopuszczenie UL numerA050
Numer ULE174191

Dane mechaniczne

Waga[g]126
ObudowaObudowa gwintowana
Montażmontaż zabudowany
Wymiary[mm]M30 x 1,5 / L = 70
Opis gwintuM30 x 1,5
Materiałobudowa: stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: LCP biały; okno LED: PEI; nakrętki zabezpieczające: mosiądz pokryty białym brązem
Moment dokręcający[Nm]80

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjścia4 x 90° LED, kolor żółty

Akcesoria

Dostarczane elementy
nakrętki zabezpieczające: 2

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - wtyk

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane

Parametry techniczne - Czujnik indukcyjny IIK3012BBPKG/60V/V4A/US-104 (IIM208) - IFM

Nr kat.
OC-IFM010045

Pliki do pobrania - Czujnik indukcyjny IIK3012BBPKG/60V/V4A/US-104 (IIM208) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
