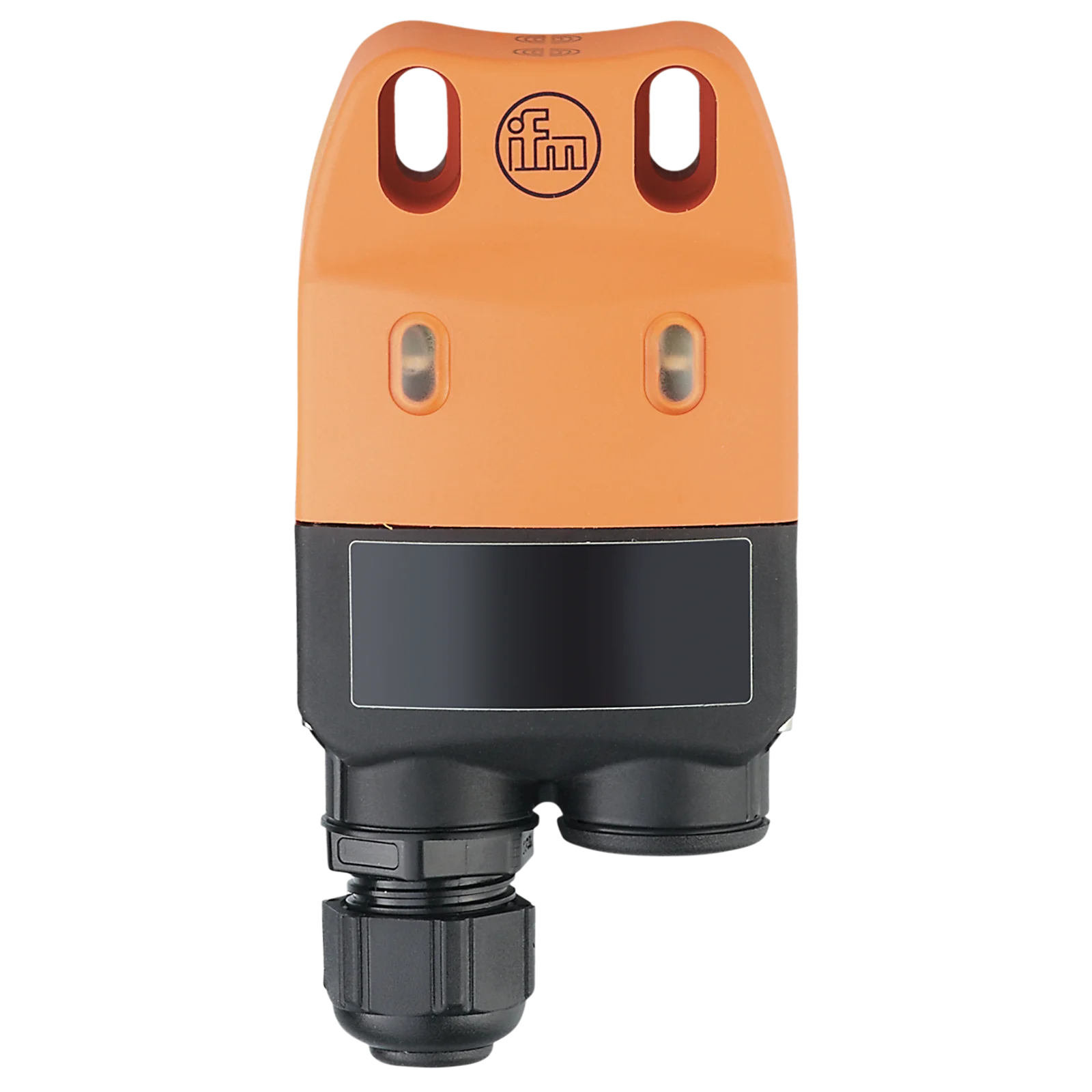

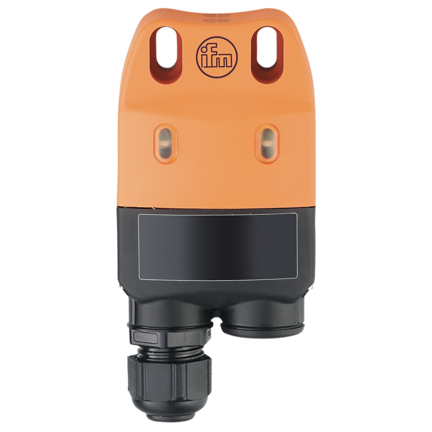

Opis produktu - Czujnik indukcyjny INE2004DN/1D/1G/2G (NN506A) - IFM
- Do monitorowania położeń zaworów
- Zapewnia niezawodne wskazania położenia aktuatorów zaworów
- Do podłączania do obwodów iskrobezpiecznych
- Układ bezkontaktowy i samoczyszczący
Cechy produktu
| Funkcja wyjścia | 2 x normalnie zamknięte |
| Strefa działania[mm] | 4 |
| Obudowa | prostopadłościan |
| Wymiary[mm] | 33 x 60 x 119 |
Dane elektryczne
| Podłączenie do wzmacniacza | tak |
| Wzmacniacz przełączający | podłączenie do certyfikowanych obwodów iskrobezpiecznych o wartościach maksymalnych: U = 15 V / I = 50 mA / P = 120 mW |
| Napięcie zasilania[V] | 8,2 DC; (1kΩ) |
| Napięcie zasilania DC[V] | 7,5...15; (przy użytkowaniu poza strefą EX) |
| Pobór prądu[mA] | < 1; (tłumiony; przewodzący: > 2,1) |
| Klasa ochrony | III |
| Podłączenie aktuatora | podłączenie do certyfikowanych obwodów iskrobezpiecznych zaworów elektromagnetycznych o wartościach maksymalnych: U = 28 V / I = 250 mA / P = 750 mW (bis 40 °C) / P = 650 mW (bis 70 °C); (W przypadku stosowania w atmosferze gazowej (grupa II) dopuszczalne są następujące maksymalne wartości: U = 28 V / P = 1,1 W; Wartości te nie mogą zostać przekroczone.) |
Wyjścia
| Funkcja wyjścia | 2 x normalnie zamknięte |
| Częstotliwość przełączania DC[Hz] | 500 |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Strefa działania[mm] | 4 |
| Realny zasięg działania Sr[mm] | 4 ± 10 % |
| Gwarantowany zasięg działania[mm] | 0...3,25 |
Dokładność / odchylenie
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 |
| Histereza[% z Sr] | 1...15 |
| Dryft punktu przełączania[% z Sr] | -10...10 |
Warunki pracy
| Temperatura otoczenia[°C] | -25...70 |
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| Dopuszczenie | BVS 14 ATEX E 005 X; IECEx BVS 14.0005X | |
| Oznaczenie ATEX | ||
| EMC |
| |
| Odporność na wibracje |
| |
| Odporność na wstrząsy |
|
Klasyfikacja bezpieczeństwa
| Maks. pojemność wewnętrzna[nF] | 60; (dla obwodu iskrobezpiecznego) |
| Maks. induktancja wewnętrzna[µH] | 130; (dla obwodu iskrobezpiecznego) |

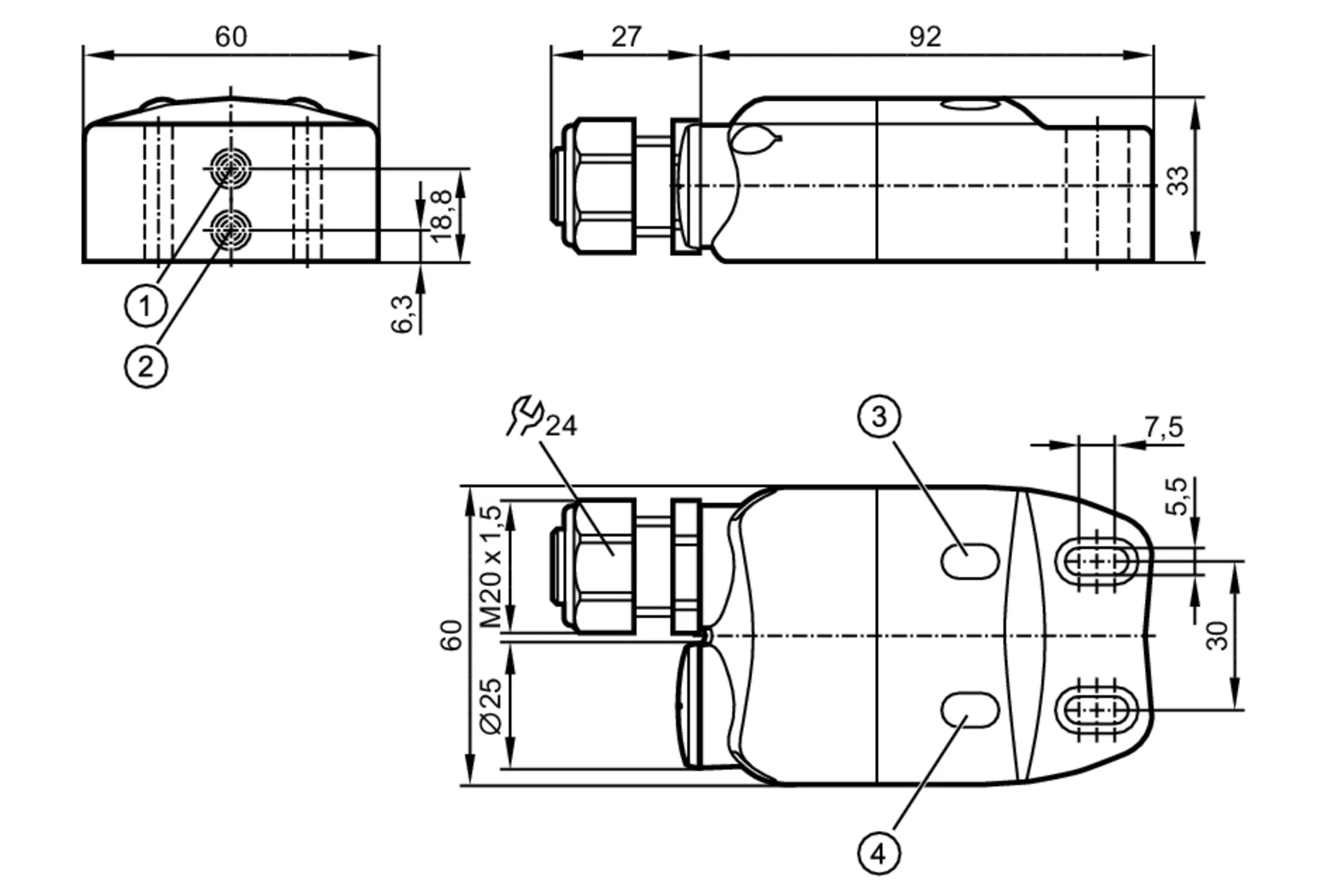

Dane mechaniczne
| Waga[g] | 176,5 |
| Obudowa | prostopadłościan |
| Montaż | montaż niezabudowany |
| Wymiary[mm] | 33 x 60 x 119 |
| Materiał | obudowa: PA |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | złącza zaciskowe w komorze zaciskowej: ...2,5 mm²; Dławik kablowy: M20 X 1,5 |
Parametry techniczne - Czujnik indukcyjny INE2004DN/1D/1G/2G (NN506A) - IFM
Nr kat.
OC-IFM012344
Pliki do pobrania - Czujnik indukcyjny INE2004DN/1D/1G/2G (NN506A) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
