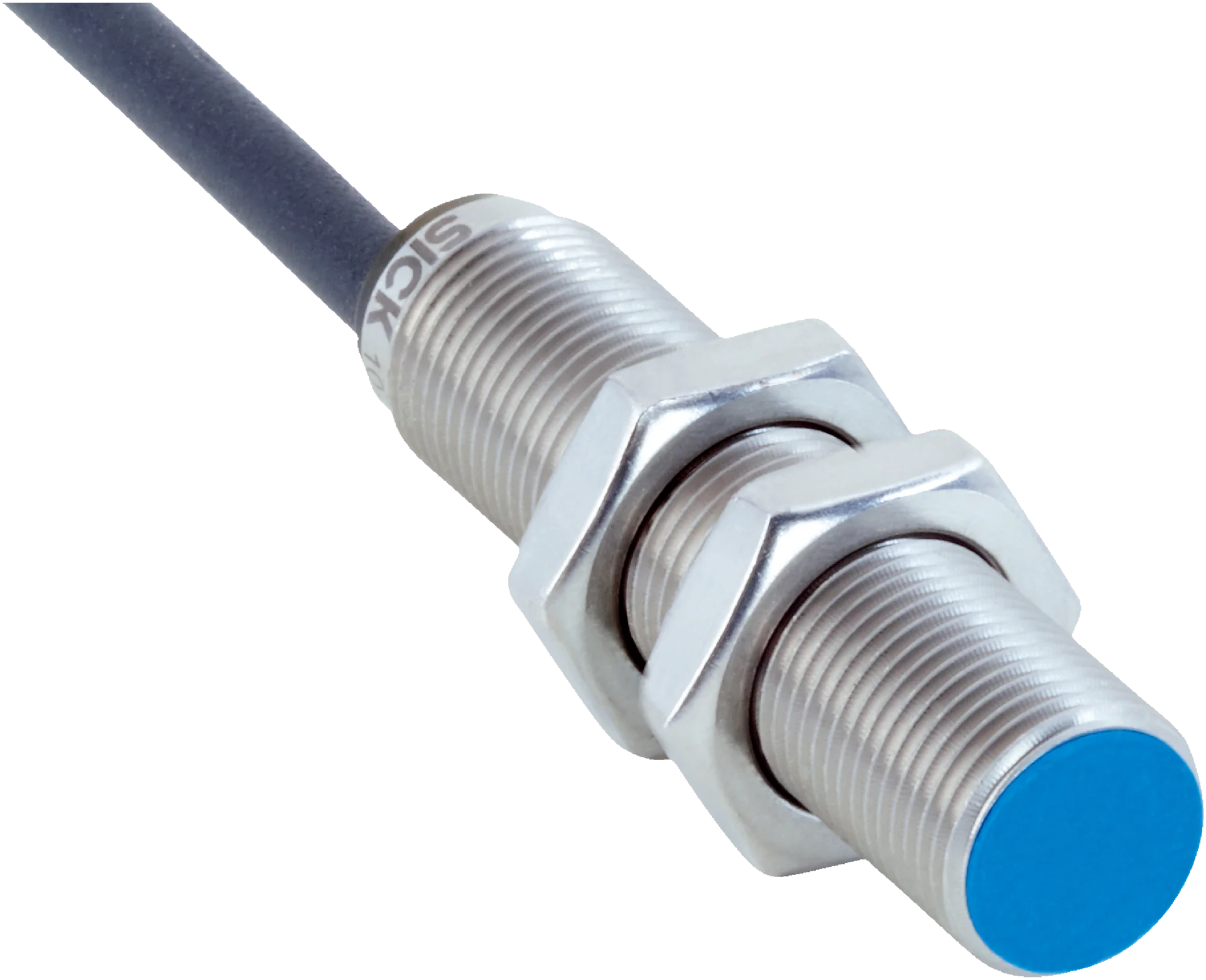

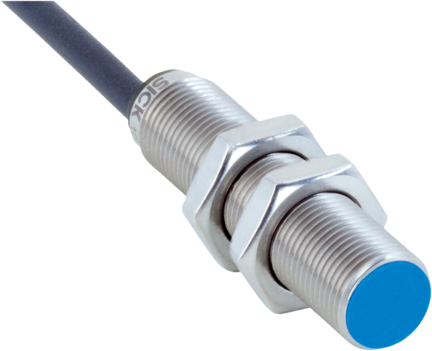

Czujnik indukcyjny zbliżeniowy (1108130) serii IMG - SICK
SKU: OC-SICK019377
MPN: 1108130
Producent:
SICK
Cena netto/szt.
151,26 zł
186,05 zł
brutto/szt.
Opis produktu - Czujnik indukcyjny zbliżeniowy (1108130) serii IMG - SICK
Cechy
| Korpus | Metryczny |
| Kształt obudowy | Standardowa konstrukcja |
| Rozmiar gwintu | M12 x 1 |
| Średnica | Ø 12 mm |
| Zasięg S n | 4 mm |
| Zasięg gwarantowany S a | 3,24 mm |
| Montaż w metalu | W jednej płaszczyźnie |
| Częstotliwość przełączania | 2.000 Hz |
| Typ przyłącza | Przewód 3-żyłowy, 2 m |
| Wyjście przełączające | PNP |

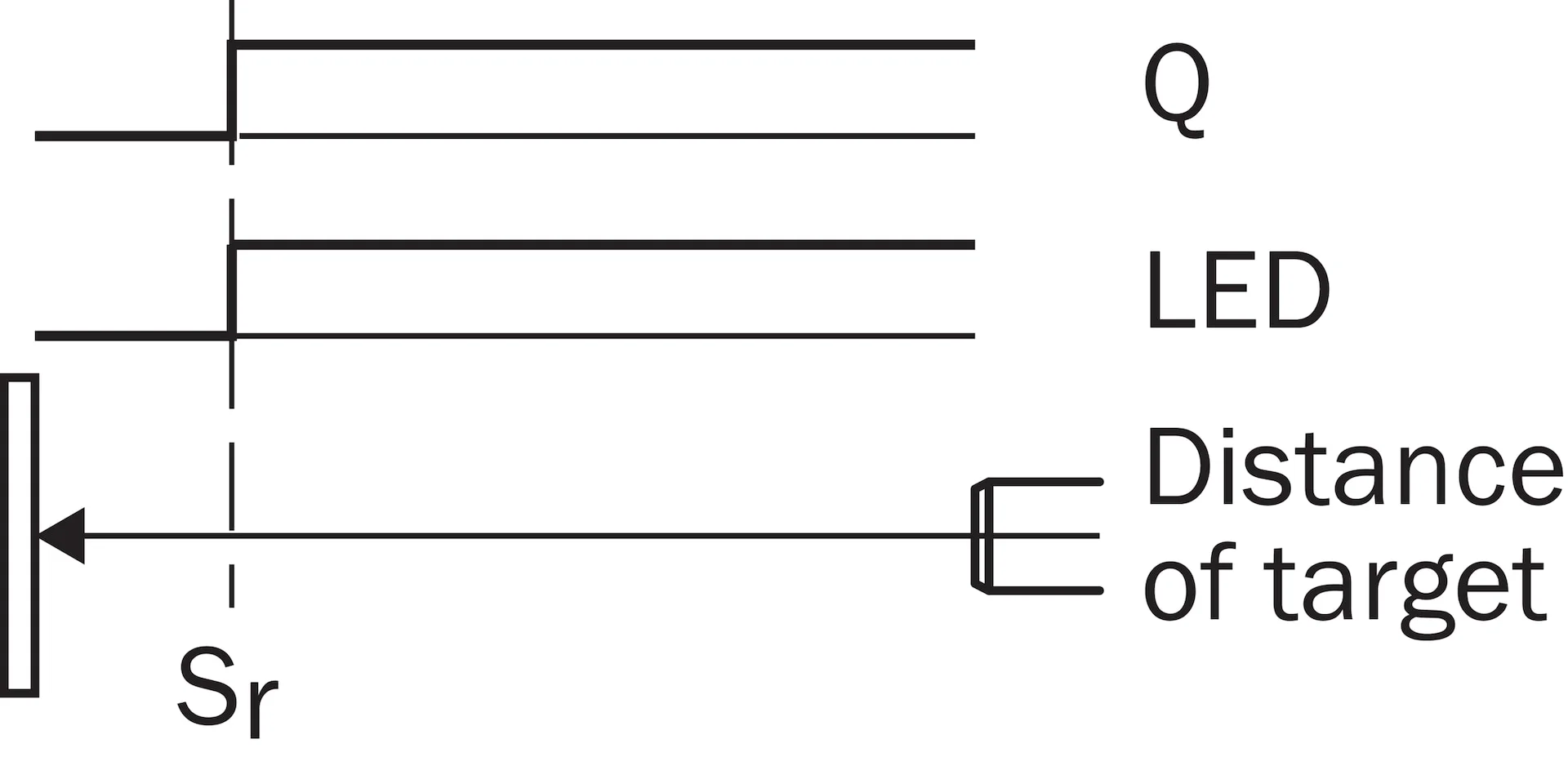

| Funkcja wyjścia | Styk normalnie otwarty |
| Wykonanie elektryczne | DC 3-przewodowe |
| Stopień ochrony | IP67 1) IP68 1) IP69K 2) |
| Cechy szczególne | Odporność na środki chłodzące i smarujące, Wytrzymałość na temperaturę |
| Zastosowania specjalne | Obszar stosowania płynów chłodzących i smarów, maszyny mobilne, trudne warunki pracy |
| Zakres dostawy | Nakrętka mocująca, mosiądz, niklowana (2 x) |
1) Wg EN 60529.
2) Wg ISO 20653:2013-03.
Mechanika/elektryka
| Napięcie zasilające | 10 V DC ... 30 V DC | |||
| Tętnienia resztkowe | ≤ 10 % | |||
| Spadek napięcia | ≤ 2 V 1) | |||
| Czas opóźnienia przed zadziałaniem | ≤ 100 ms | |||
| Histereza | 3 % ... 20 % | |||
| Powtarzalność | ≤ 2 % 2) 3) | |||
| Dryft temperaturowy (S r ) | ± 10 % | |||
| EMC | Wg EN 60947-5-2 | |||
| Badanie bezpieczeństwa dla środowiska | Szybka zmiana temperatury EN 60068-2-14, Na: TA = –25°C, TB = 75°C, t1 = 40 min, t2 = < 10 s, 300 cykli | |||
| Badanie korozyjności | Badanie w mgle solnej EN 60068-2-52: stopień 5, 4 cykle | |||
| Prąd stały I a | ≤ 200 mA | |||
| Prąd jałowy | ≤ 10 mA | |||
| Materiał przewodu | PUR | |||
| Przekrój poprzeczny przewodu | 0,25 mm² | |||
| Średnica przewodu | Ø 3,9 mm | |||
| Promień gięcia | Przy nieruchomym ułożeniu przewodu > 5 x średnica przewodu W stanie ruchomym > 10 x średnica przewodu | |||
| Zabezpieczenie przeciwzwarciowe | ✔ | |||
| Zabezpieczenie przed zamianą biegunów | ✔ | |||
| Redukcja impulsu przy załączeniu zasilania | ✔ | |||
| Odporność na udary i drgania | Odporność na drgania wg EN 60068-2-6 Fc: 60 g Peak (10 Hz – 2000 Hz) Trwała odporność udarowa wg EN 60068-2-27 Ea: 100 g 2 ms sinusoidalnie; 500 udarów w każdym kierunku 3-osiowego układu współrzędnych Szum szerokopasmowy wg EN 60068-2-64: 15 g rms (5 Hz – 2000 Hz) / 8 godzin w każdym kierunku 3-osiowego układu współrzędnych | |||
| ||||
| Temperatura otoczenia podczas pracy | –40 °C ... +85 °C | |||
| Materiał obudowy | Mosiądz niklowany | |||
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, LCP | |||
| Długość obudowy | 55 mm | |||
| Użyteczna długość gwintu | 51 mm | |||
| Maks. moment dokręcania | ≤ 12 Nm | |||
| Klasa ochrony | III | |||
| Nr pliku UL | E181493 |
1) Przy I a maks.
2) Napięcie zasilające U B i temperatura otoczenia Ta stałe.
3) Sr.
Charakterystyka bezpieczeństwa technicznego
| MTTF D | 1.820 lat(a) |
| DC avg | 0 % |
| T M (okres użytkowania) | 20 lat(a) |
Współczynniki redukcji
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić |
| Stal St37 (Fe) | 1 |
| Stal nierdzewna (V2A) | Ok. 0,78 |
| Aluminium (Al) | Ok. 0,49 |
| Miedź (Cu) | Ok. 0,37 |
| Mosiądz (Ms) | Ok. 0,53 |
Informacja dotycząca montażu
| Uwaga | Przynależna grafika – patrz „Informacja dotycząca montażu” |
| B | 12 mm |
| C | 12 mm |
| D | 12 mm |
| F | 32 mm |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
Parametry techniczne - Czujnik indukcyjny zbliżeniowy (1108130) serii IMG - SICK
Nr kat.
OC-SICK019377
Pliki do pobrania - Czujnik indukcyjny zbliżeniowy (1108130) serii IMG - SICK
- dataSheet_IMG12-04BPSZU2S_1108130_pl.pdf Pobierz
