Cena netto/szt.
2 623,72 zł
3 227,18 zł
brutto/szt.
.png)

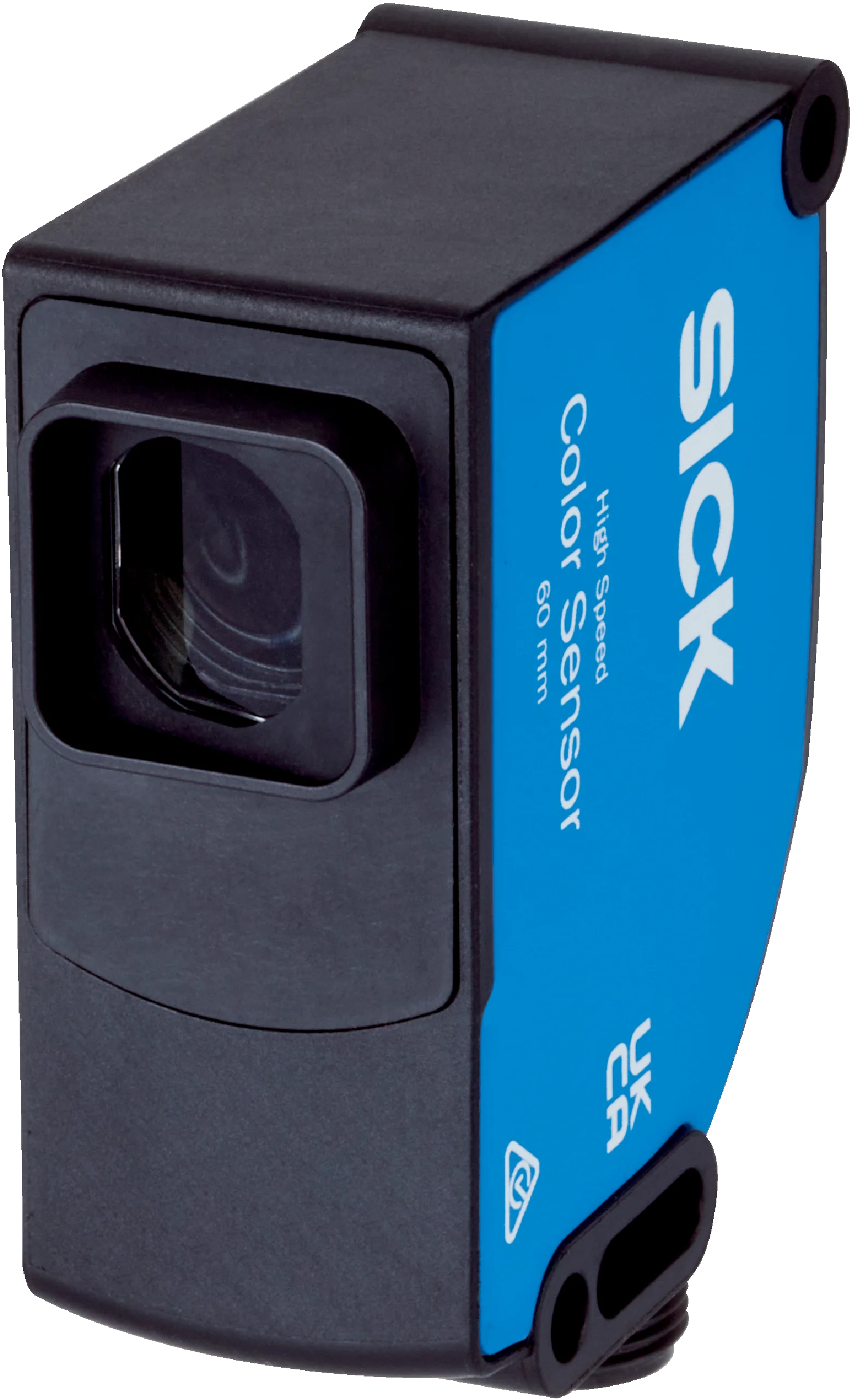

Opis produktu - Czujnik koloru (1120169) serii CSS/CSX - SICK
Cechy
| Wymiary (szer. x wys. x głęb.) | 26 mm x 62 mm x 47,5 mm |
| Zasięg odczytu | 60 mm |
| Tolerancja zasięgu odczytu | ± 9 mm |
| Kształt obudowy | S housing |
| Nadajnik światła | LED, RGB 1) |
| Oznaczenie grupy ryzyka LED | 1 |
| Długość fali | 460 nm, 530 nm, 625 nm |
| Wylot światła | Dłuższy bok urządzenia |
| Rozmiar plamki świetlnej | Ø 12 mm |
| Położenie plamki świetlnej | Okrągła, duża |
| Konfiguracja Teach-in | Uczenie (Teach-in) jednopunktowe Uczenie (Teach-in) wielopunktowe |
| Tryb koloru | C (kolor) C + I (kolor + oświetlenie) |
| Przekazywanie trybu | 4 kolory w trybie Standard/Best Fit 15 kolorów w trybie Coded |
| Dostosowanie czułości | Bezstopniowo: 0 ... 999 |
| Dostępne sloty zadań | 4 |
| Wyjście (kanał) | 4 x sprzętowe wyjścia przełączające 24 x wirtualne wyjścia przełączające za pośrednictwem IO-Link |
| Ustawienie domyślne | Brak |
1) Średnia żywotność 100 000 godz. przy T U = +25 °C.
Mechanika/elektryka
| Napięcie zasilające | 10,8 V DC ... 28,8 V DC 1) |
| Tętnienia resztkowe | ≤ 5 V ss 2) |
| Pobór prądu | < 120 mA 3) |
| Częstotliwość przełączania | 13,8 kHz |
| Czas odpowiedzi | 36 µs |
| Jitter | 18 µs |
| Wyjście przełączające | Push-Pull: PNP/NPN |
| Wyjścia przełączającego (napięcie) | Przeciwtakt: PNP/NPN HIGH = U V - 3 V/LOW ≤ 3 V |
| Prąd wyjściowy I maks. | 100 mA 4) |
| Wejście, konfiguracja Teach-in (ET) | Uczenie: U = 10 V ... < U V |
| Wejście, wejście impulsowe (AT) | Przy wykryciu: U = 10 V ... < Uv |
| Czas pamięci (ET) | 3 s, pamięć nieulotna |
| Typ przyłącza | Wtyk M12, 8 pinów |
| Klasa ochrony | III |
| Układy zabezpieczające | Przyłącza U V z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
| Stopień ochrony | IP67 |
| Masa | 68 g |
| Materiał obudowy | VISTAL® |
| Materiał układu optycznego | Szkło |
1) Wartości graniczne: DC 12 V (–10%) ... DC 24 V (+20%). Praca w sieci chronionej przed zwarciem maks. 8 A.
2) Nie może być wyższa ani niższa od podanych tolerancji U V .
3) Bez obciążenia.
4) Prąd sumaryczny wszystkich wyjść.
Interfejs komunikacyjny
| ||||||||
| Struktura danych procesowych | Bit 0 = sygnał przełączający Q L1 Bit 1 = pusty Bit 2 = alarm jakości procesu Bit 3 ... 5 = kolor wysyłanego światła Bit 6 … 15 = wartość pomiarowa koloru wysyłanego światła | |||||||
| ||||||||
|
Dane dotyczące otoczenia
| Temperatura otoczenia podczas pracy | –20 °C ... +60 °C |
| Temperatura otoczenia podczas przechowywania | –25 °C ... +75 °C |
| Odporność na udary | Wg IEC 60068-2-27 (30 g/11 ms) |
| Nr pliku UL | E181493 |
Rodzaj przyłącza / przyporządkowanie przyłączy
| Typ przyłącza | Wtyk M12, 8 pinów | |||||||||||||||||
|
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| IO-Link | ✔ |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270907 |
| ECLASS 5.1.4 | 27270907 |
| ECLASS 6.0 | 27270907 |
| ECLASS 6.2 | 27270907 |
| ECLASS 7.0 | 27270907 |
| ECLASS 8.0 | 27270907 |
| ECLASS 8.1 | 27270907 |
| ECLASS 9.0 | 27270907 |
| ECLASS 10.0 | 27270907 |
| ECLASS 11.0 | 27270907 |
| ECLASS 12.0 | 27270907 |
| ETIM 5.0 | EC001817 |
| ETIM 6.0 | EC001817 |
| ETIM 7.0 | EC001817 |
| ETIM 8.0 | EC001817 |
| UNSPSC 16.0901 | 39121528 |
Parametry techniczne - Czujnik koloru (1120169) serii CSS/CSX - SICK
Nr kat.
OC-SICK021657
Pliki do pobrania - Czujnik koloru (1120169) serii CSS/CSX - SICK
- dataSheet_CSS-WBFA54118AA10Z_1120169_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
