Cena netto/szt.
1 497,87 zł
1 842,38 zł
brutto/szt.
.png)

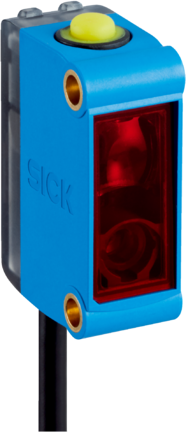

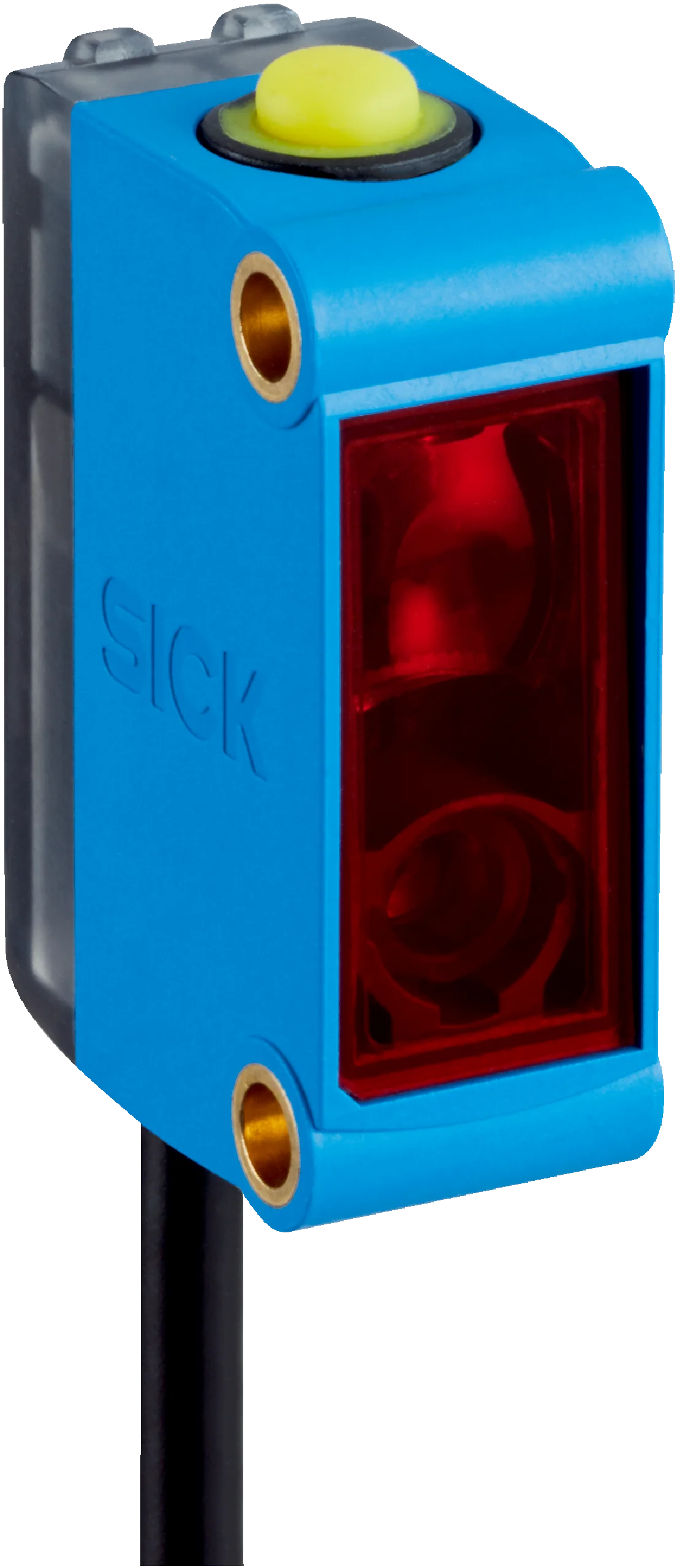

Opis produktu - Czujnik kontrastu (1109743) serii KTM - SICK
Cechy
| Wymiary (szer. x wys. x głęb.) | 12 mm x 31,5 mm x 21 mm |
| Zasięg odczytu | ≤ 50 mm |
| Tolerancja zasięgu odczytu | ± 30 mm |
| Kształt obudowy | Mały |
| Nadajnik światła | Laser, czerwony 1) |
| Klasa lasera | I |
| Długość fali | 680 nm |
| Wylot światła | Dłuższy bok urządzenia |
| Rozmiar plamki świetlnej | Ø 1,7 mm (50 mm) |
| Położenie plamki świetlnej | Okrągłe |
| Filtrowanie przy odbiorze | Brak |
| Maks. prędkość taśmy | 10 m/s 2) |
| Rodzaj ustawiania | Przycisk Teach-in, przycisk Teach-in |
| Konfiguracja Teach-in | 2-punktowa statyczna/dynamiczna konfiguracja Teach-in + bliskość znacznika |
1) Średnia żywotność 100 000 godz. przy T U = +25 °C.
2) Przy wielkości znacznika = 1,5 mm.
Mechanika/elektryka
| Napięcie zasilające | 10 V DC ... 30 V DC |
| Tętnienia resztkowe | ≤ 5 V ss 1) |
| Pobór prądu | < 35 mA 2) |
| Częstotliwość przełączania | 4 kHz 3) |
| Czas odpowiedzi | 125 µs 4) |
| Jitter | 57 µs |
| Dokładność | 0,08 mm |
| Wyjście przełączające | PNP |
| Wyjścia przełączającego (napięcie) | PNP: HIGH = U V ≤ 2 V / LOW ok. 0 V |
| Tryb przełączania | Załączany na jasno/ciemno |
| Prąd wyjściowy I maks. | 100 mA 5) |
| Czas pamięci (ET) | 250 ms |
| Poziom czasu | Opóźnienie wyłączania, 520 ms (przez IO-Link) |
| Typ przyłącza | Przewód z 4-biegunowym wtykiem M12, 0,3 m |
| Klasa ochrony | III |
| Układy zabezpieczające | Przyłącza U V z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
| Stopień ochrony | IP67 |
| Masa | Ok. 24 g |
| Materiał obudowy | ABS |
| Materiał układu optycznego | PMMA |
| Wskazanie | Zielona dioda LED: wskaźnik stanu Żółta dioda LED: status wyjścia przełączającego Q |
1) Nie może być wyższa ani niższa od podanych tolerancji U V .
2) Bez obciążenia.
3) Przy relacji światło/ciemność 1:1.
4) Czas biegu sygnału przy obciążeniu rezystancyjnym.
5) Przy napięciu zasilającym > 24 V, I maks. = 50 mA. I max jest prądem sumarycznym wszystkich Q n .
Interfejs komunikacyjny
| ||||||||
| Struktura danych procesowych A | Bit 0 = sygnał przełączający Q L1 Bit 1 = sygnał przełączający Q L2 Bit 2 = sygnał przełączający Q Int1 Bit 3 ... 5 = pusty Bit od 6 do 15 = wartość pomiarowa | |||||||
| Struktura danych procesowych B | Bit 0 = sygnał przełączający Q L1 Bit 1 = sygnał przełączający Q L2 Bit 2 = sygnał przełączający Q Int1 Bit 3 ... 15 = puste | |||||||
|
Dane dotyczące otoczenia
| Temperatura otoczenia podczas pracy | –20 °C ... +45 °C |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C |
| Odporność na udary | Wg IEC 60068 |
| Nr pliku UL | E181493 |
Klasyfikacje
| ECLASS 5.0 | 27270906 |
| ECLASS 5.1.4 | 27270906 |
| ECLASS 6.0 | 27270906 |
| ECLASS 6.2 | 27270906 |
| ECLASS 7.0 | 27270906 |
| ECLASS 8.0 | 27270906 |
| ECLASS 8.1 | 27270906 |
| ECLASS 9.0 | 27270906 |
| ECLASS 10.0 | 27270906 |
| ECLASS 11.0 | 27270906 |
| ECLASS 12.0 | 27270906 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| ETIM 7.0 | EC001820 |
| ETIM 8.0 | EC001820 |
| UNSPSC 16.0901 | 39121528 |
Rodzaj przyłącza / przyporządkowanie przyłączy
| Typ przyłącza | Przewód z 4-biegunowym wtykiem M12, 0,3 m | |||||||||
|
Parametry techniczne - Czujnik kontrastu (1109743) serii KTM - SICK
Nr kat.
OC-SICK019787
Pliki do pobrania - Czujnik kontrastu (1109743) serii KTM - SICK
- dataSheet_KTM-LP227A2P_1109743_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
