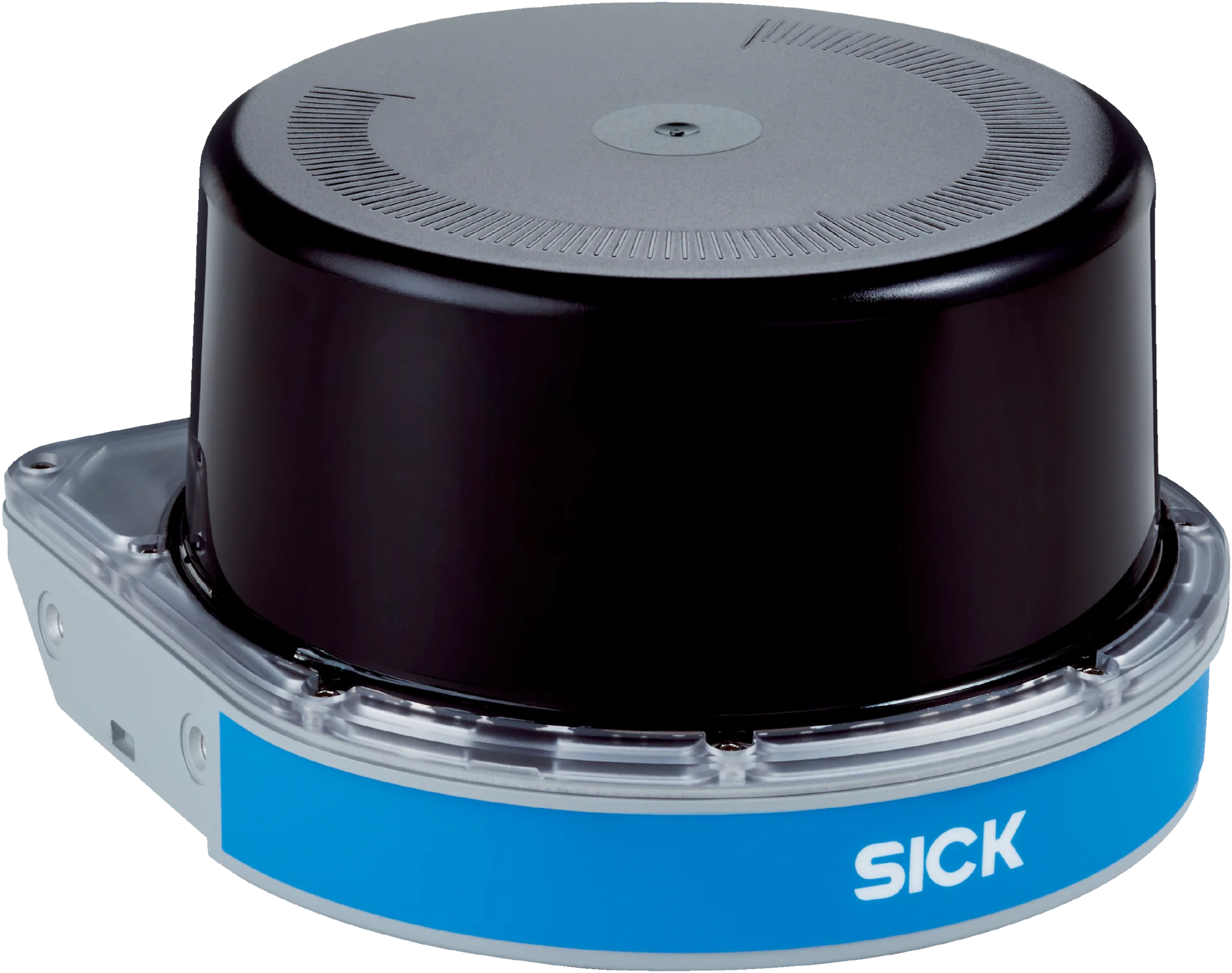

Opis produktu - Czujnik LiDAR (1075367) serii MRS1000 - SICK
Cechy
| Zadanie | Pomiar - Wymiary, kontur i objętość Zabezpieczanie obiektów - Infrastruktura Identyfikacja - Klasyfikowanie Określenie pozycji - Określenie pozycji 3D | |||||
| Zasada pomiaru | HDDM + | |||||
| Obszar zastosowań | Indoor | |||||
| Źródło światła | Podczerwień (850 nm) | |||||
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014) | |||||
| ||||||
| Częstotliwość skanowania | 50 Hz, 4 x 12,5 Hz | |||||
| Rozdzielczość kątowa | 0,25° 0,125°, interlaced 0,0625°, interlaced 2,5 , pionowe | |||||
| Ogrzewanie | Ogrzewanie samoczynne | |||||
| Zakres pracy | 0,2 m ... 64 m | |||||
| ||||||
| Wielkość plamki | 10,4 mrad x 8,7 mrad | |||||
| Liczba analizowanych ech | 3 |
Mechanika/elektryka
| Typ przyłącza | Wtyki okrągłe M12 z obrotowym modułem wtykowym |
| Napięcie zasilające | 10 V DC ... 30 V DC |
| Pobór mocy | 37 W, typ. 13 W, Faza rozruchu maks. 30 W przez 1 s |
| Obudowa | AlSi12, Osłona układu optycznego: poliwęglan |
| Kolor obudowy | Jasnoniebieski (RAL 5012) |
| Stopień ochrony | IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) |
| Klasa ochrony | III (IEC 61140:2016-11) |
| Bezpieczeństwo elektryczne | IEC 61010-1:2010-06 |
| Masa | 1,2 kg |
| Wymiary (dł. x szer. x wys.) | 151,9 mm x 150 mm x 92,5 mm |
| MTBF | 50 lat(a) |
Charakterystyka bezpieczeństwa technicznego
| MTTF D | > 100 lat(a) |
Wydajność
| Dane wyjściowe LiDAR-LOC | Wskazanie skażenia, IMU (wtórne dane z czujnika) |
| Częstotliwość skanowania/odświeżania | 55.000 punktów pomiarowych/s ... 165.000 punktów pomiarowych/s |
| Czas odpowiedzi | 4 płaszczyzny, typ. 20 ms 1) 1 płaszczyzna, typ. 80 ms |
| Błąd systematyczny | ± 60 mm |
| Błąd statystyczny | ≤ 30 mm |
| Zintegrowana aplikacja | Analiza pól Wyprowadzanie danych pomiarowych |
| Liczba zestawów pól | Do 64 pól |
| Liczba symultanicznych analiz | Maks. 16 analiz |
| Filtr | Filtr mgły Filtr cząstek stałych Filtr wartości średniej Filtr mediany Analiza wartości referencyjnej podłoża Filtr krawędziowy Filtr echa |
1) W zależności od rozmiarów obiektu.
Interfejsy
| ||||||
| Wejścia/wyjścia cyfrowe | I/O (8 (Multiport)) | |||||
| Dane wyjściowe | Wskazanie skażenia IMU (wtórne dane z czujnika) | |||||
| Wskazania optyczne | 2 LEDs | |||||
| Program konfiguracyjny | SOPAS ET Serwer WWW (wyświetlacz) |
Dane dotyczące otoczenia
| Remisja obiektu | 2 % ... > 1.000 % (Odbłyśnik) | |||
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-2:2005 / EN 61000-6-3:2007+A1:2011 | |||
| ||||
| Odporność na wstrząsy | 15 g, 11 ms, 6 pojedyncze udary / oś 2) 10 g, 16 ms, 1000 pojedynczych udarów / oś 2) | |||
| Temperatura otoczenia pracy | –10 °C ... +50 °C | |||
| Temperatura składowania | –40 °C ... +75 °C | |||
| Odporność na światło zewnętrzne | 80 klx |
1) IEC 60068-2-6:2007.
2) IEC 60068-2-27:2008.
Ogólne wskazówki
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat EAC / DoC | ✔ |
| certyfikat cTUVus | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270990 |
| ECLASS 5.1.4 | 27270990 |
| ECLASS 6.0 | 27270913 |
| ECLASS 6.2 | 27270913 |
| ECLASS 7.0 | 27270913 |
| ECLASS 8.0 | 27270913 |
| ECLASS 8.1 | 27270913 |
| ECLASS 9.0 | 27270913 |
| ECLASS 10.0 | 27270913 |
| ECLASS 11.0 | 27270913 |
| ECLASS 12.0 | 27270913 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| ETIM 7.0 | EC002550 |
| ETIM 8.0 | EC002550 |
| UNSPSC 16.0901 | 41111615 |
Parametry techniczne - Czujnik LiDAR (1075367) serii MRS1000 - SICK
Nr kat.
OC-SICK012458
Pliki do pobrania - Czujnik LiDAR (1075367) serii MRS1000 - SICK
- dataSheet_MRS1104C-011010_1075367_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
