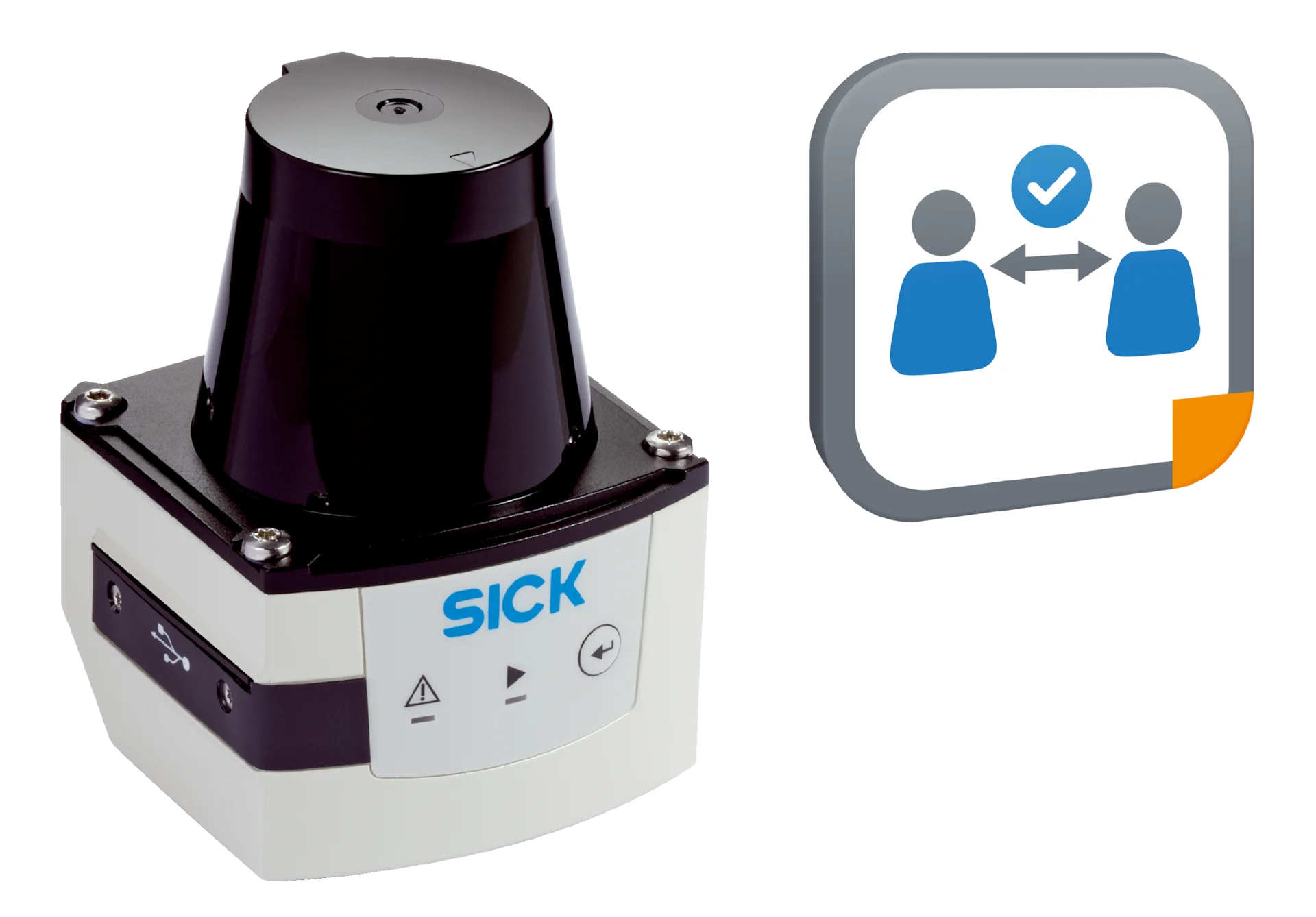

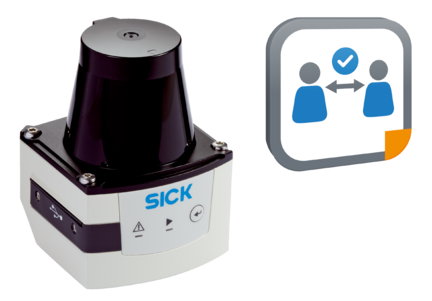

Opis produktu - Czujnik LiDAR (1112243) serii TiM - SICK
Cechy
| Zadanie | Detekcja - Obiekty perforowane Detekcja - Poziom napełnienia Pomiar - Wymiary, kontur i objętość Pomiar - Poziom napełnienia Zabezpieczanie obiektów - Pojazdy Określenie pozycji - Określenie pozycji 2D | |||
| Zasada pomiaru | HDDM + | |||
| Obszar zastosowań | Outdoor | |||
| Źródło światła | Światło podczerwone, 850 nm podczerwień (850 nm) | |||
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014) | |||
| ||||
| Częstotliwość skanowania | 15 Hz | |||
| Rozdzielczość kątowa | 0,33° | |||
| Zakres pracy | 0,05 m ... 25 m | |||
|
Mechanika/elektryka
| Typ przyłącza | 1 x przyłącze „Ethernet”, 4-pinowe gniazdo M12 1 x przyłącze „zasilanie elektryczne”, 12-pinowy wtyk M12 1 x Gniazdo Micro USB, typ B |
| Napięcie zasilające | 9 V DC ... 28 V DC |
| Pobór mocy | 16 W przy 4 maks. obciążonych wyjściach cyfrowych |
| Prąd wyjściowy | ≤ 100 mA |
| Kolor obudowy | Szary (RAL 7032) |
| Stopień ochrony | IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013) |
| Klasa ochrony | III (IEC 61140:2016-1) |
| Masa | 250 g, bez przewodów podłączeniowych |
| Wymiary (dł. x szer. x wys.) | 60 mm x 60 mm x 86 mm |
| MTBF | > 100 lat(a) |
Charakterystyka bezpieczeństwa technicznego
| MTTF D | 100 lat(a) |
Wydajność
| Czas odpowiedzi | 1 skanowanie, typ. 67 ms 2 skanowania, ≤ 134 ms |
| Wykrywane kształty obiektów | Niemal dowolny |
| Błąd systematyczny | ± 60 mm 1) |
| Błąd statystyczny | 20 mm 1) |
| Zintegrowana aplikacja | DistanceGuard |
1) Dane techniczne, takie jak błędy pomiarowe i zasięg, mogą być zagwarantowane tylko przy maksymalnym zasięgu 10 m.
Interfejsy
| ||||
| ||||
| Wejścia dwustanowe | 4 (zarezerwowane) | |||
| Wyjścia dwustanowe | 4 (PNP, OUT1 = przekroczony odstęp minimalny, OUT2 = przekroczona maksymalna liczba osób, OUT3 = urządzenie przeciążone, OUT4 = zarezerwowane) | |||
| Czas opóźnienia | 67 ms ... 30.000 ms | |||
| Czas postoju | 67 ms ... 10.000 ms | |||
| Wskazania optyczne | 2 LEDs | |||
| Interfejsy użytkownika | SOPAS ET (diagnostyka) |
Dane dotyczące otoczenia
| Remisja obiektu | 4 % ... > 1.000 % (Odbłyśniki) | |||||||
| ||||||||
| ||||||||
| Odporność na wstrząsy | 50 g, 11 ms, ± 3 pojedyncze udary / oś 3) 25 g, 6 ms, ± 1000 pojedynczych udarów / oś 3) 50 g, 3 ms, ± 5000 pojedynczych udarów / oś 3) | |||||||
| Temperatura otoczenia pracy | –25 °C ... +50 °C | |||||||
| Temperatura składowania | –40 °C ... +75 °C | |||||||
| Zmiana temperatury | –25 °C ... +50 °C, 10 cykli 4) | |||||||
| Wilgoć/ciepło | 25 % ... 55 %, 6 cykli 5) | |||||||
| Dopuszczalna względna wilgotność powietrza | ≤ 95 %, bez kondensacji 5) | |||||||
| Odporność na światło zewnętrzne | 80.000 lx |
1) IEC 60068-2-6:2007.
2) IEC 60068-2-64:2008.
3) IEC 60068-2-27:2008.
4) EN 60068-2-14:2009.
5) EN 60068-2-30:2005.
Ogólne wskazówki
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat EAC / DoC | ✔ |
| certyfikat cTUVus | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270990 |
| ECLASS 5.1.4 | 27270990 |
| ECLASS 6.0 | 27270913 |
| ECLASS 6.2 | 27270913 |
| ECLASS 7.0 | 27270913 |
| ECLASS 8.0 | 27270913 |
| ECLASS 8.1 | 27270913 |
| ECLASS 9.0 | 27270913 |
| ECLASS 10.0 | 27270913 |
| ECLASS 11.0 | 27270913 |
| ECLASS 12.0 | 27270913 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| ETIM 7.0 | EC002550 |
| ETIM 8.0 | EC002550 |
| UNSPSC 16.0901 | 41111615 |
Parametry techniczne - Czujnik LiDAR (1112243) serii TiM - SICK
Nr kat.
OC-SICK020224
Pliki do pobrania - Czujnik LiDAR (1112243) serii TiM - SICK
- dataSheet_TiM881A-2101101_1112243_pl.pdf Pobierz
