Cena netto/szt.
19 702,38 zł
24 233,93 zł
brutto/szt.
.png)

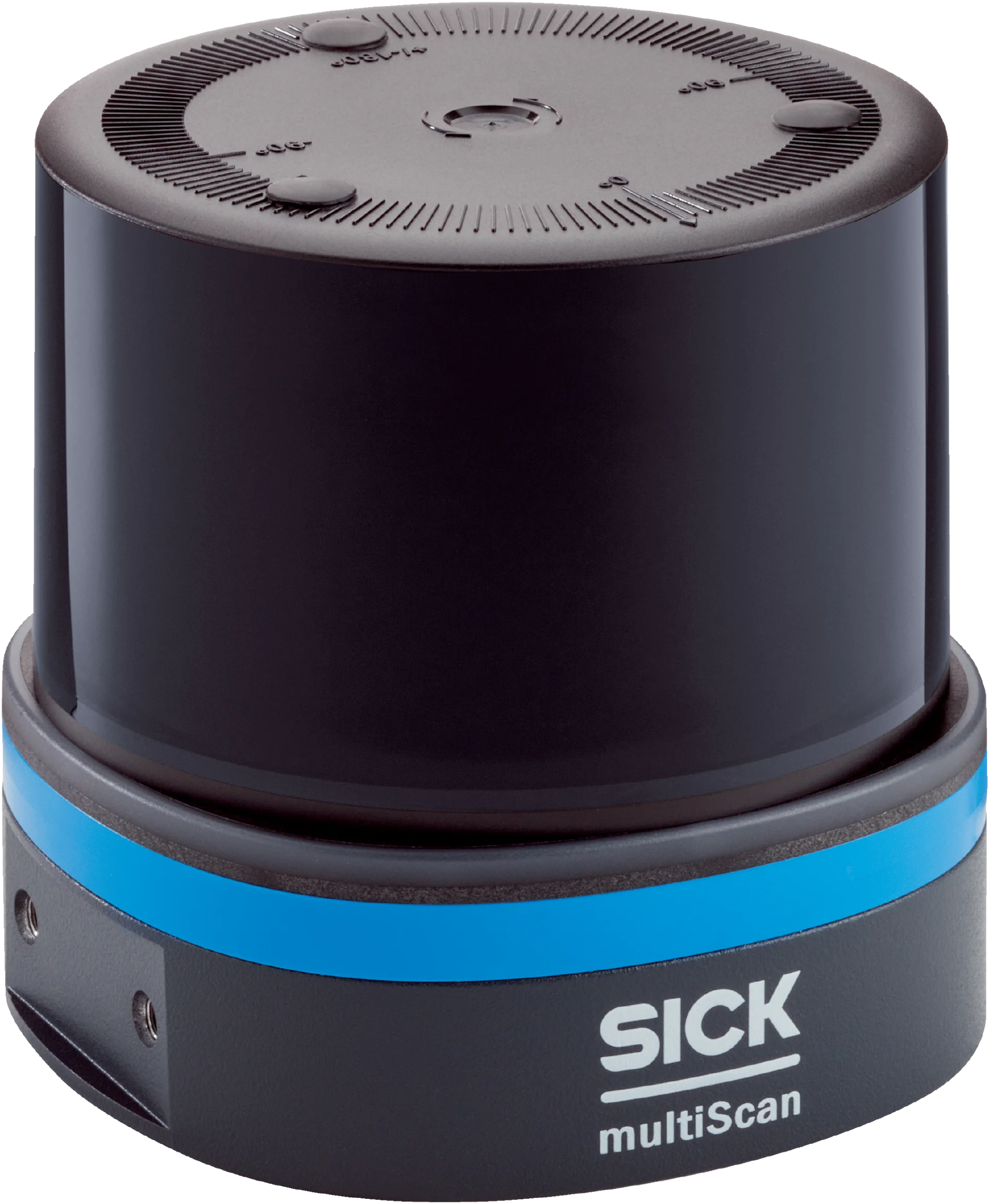

Opis produktu - Czujnik LiDAR (1141496) serii multiScan100 - SICK
Cechy
| Zadanie | Pomiar - Wymiary, kontur i objętość Pomiar - Poziom napełnienia Zabezpieczanie obiektów - Przedmioty wartościowe Zabezpieczanie obiektów - Pojazdy Lokalizowanie, nawigowanie i prowadzenie - Lokalizowanie Określenie pozycji - Określenie pozycji 3D | |||||||||||||||
| Wariant | Standard (bez konfiguracji wstępnej) | |||||||||||||||
| Zasada pomiaru | Statyczna metoda pomiaru | |||||||||||||||
| Obszar zastosowań | Indoor, Outdoor | |||||||||||||||
| Źródło światła | Podczerwień (905 nm) | |||||||||||||||
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014) | |||||||||||||||
| ||||||||||||||||
| Częstotliwość skanowania | 20 Hz | |||||||||||||||
| Rozdzielczość kątowa | 0,5°, 16 płaszczyzn skanowania | |||||||||||||||
| Zakres pracy | 0,05 m ... 62 m | |||||||||||||||
| ||||||||||||||||
| Wielkość plamki | 5,3 mrad (0,3 °) 7,5 mrad (0,3 ° + 0,125 °) 2) | |||||||||||||||
| Liczba analizowanych ech | 3 |
1) Prawdopodobieństwo detekcji > 99%.
2) W kierunku skanowania.
Mechanika/elektryka
| Typ przyłącza | 2 x Wtyk okrągły M12 |
| Wtyk systemowy | Patrz Wtyczka systemowa 2116047 |
| Napięcie zasilające | 9 V DC ... 30 V DC |
| Pobór mocy | 22 W, typ. 10 W, Faza rozruchu maks. 35 V przez 5 s |
| Obudowa | AlSi12, Osłona układu optycznego: poliwęglan |
| Kolor obudowy | Szary antracytowy (RAL 7016) |
| Stopień ochrony | IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013) IP69 (IEC 60529:1989+AMD1:1999+AMD2:2013) IPX9K (ISO 20653) |
| Klasa ochrony | III (IEC 61140:2016-11) |
| Bezpieczeństwo elektryczne | IEC 61010-1:2010-06 |
| Masa | 0,7 kg |
| Wymiary (dł. x szer. x wys.) | 100,3 mm x 100,3 mm x 98,5 mm |
| MTBF | 50 lat(a) |
Charakterystyka bezpieczeństwa technicznego
| MTTF D | > 100 lat(a), w temperaturze otoczenia 25°C (EN ISO 13849-1:2015) |
Wydajność
| Częstotliwość skanowania/odświeżania | 216.000 punktów pomiarowych/s ... 648.000 punktów pomiarowych/s |
| Czas odpowiedzi | ≤ 50 ms |
| Błąd systematyczny | ± 35 mm |
| Błąd statystyczny | ≤ 10 mm |
| Zintegrowana aplikacja | Wyprowadzanie danych pomiarowych |
| Dodatki cyfrowe | Pakiet redukcji i przygotowywania danych, Pakiet niezawodności, Technologia Multi-Echo, Wykrywanie odbłyśnika, Tryb przeplotu, IMU (Inertial Measurement Unit), PTP |
Funkcje oprogramowania
| Pakiet redukcji i przygotowywania danych | Zawiera (Ruchomy filtr wartości średniej, Filtr interwałowy, Filtr obszaru skanowania, Filtr płaszczyzn skanowania, Filtr prostokątny, Filtr odległości) |
| Pakiet niezawodności | Zawiera (Filtr mgły, Filtr cząstek stałych, wskazanie skażenia) |
| Technologia Multi-Echo | Zawiera |
| Wykrywanie odbłyśnika | Zawiera |
| PTP | Zawiera |
| Tryb przeplotu | Zawiera |
| Wyprowadzanie danych pomiarowych (Streaming) | Zawiera |
Interfejsy
| ||||||
| Wejścia/wyjścia cyfrowe | I/O (8 (Multiport)), zależnie od zamontowanej wtyczki systemowej | |||||
| Wskazania optyczne | 4 LEDs | |||||
| Program konfiguracyjny | SOPAS Air (oparte na przeglądarce internetowej) SOPAS ET |
Dane dotyczące otoczenia
| Remisja obiektu | 2 % ... > 1.000 % (Odbłyśnik) | |||||||
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-2:2005, EN 61000-6-3:2007+A1:2011, ISO 14982-1, ISO 14982-2, ISO 13766-1, UN ECE R10 ready 1) 1) 1) | |||||||
| ||||||||
| Odporność na wstrząsy | 50 g, 11 ms, ± 3 pojedyncze udary / oś 4) 25 g, 6 ms, ± 1000 pojedynczych udarów / oś 4) 50 g, 3 ms, ± 5000 pojedynczych udarów / oś 4) | |||||||
| Temperatura otoczenia pracy | –40 °C ... +50 °C | |||||||
| Temperatura składowania | –40 °C ... +75 °C | |||||||
| Dopuszczalna względna wilgotność powietrza | ≤ 90 % wzgl. wilg. pow., bez kondensacji | |||||||
| Odporność na światło zewnętrzne | 100 klx |
1) Load-dump: z ISO 16750-2 Test B, poziom ważności 4, zaliczony dla systemów 12 V. W przypadku przejściowych zakłóceń na liniach sygnałowych konieczna jest filtracja wejścia (odbicia > 10 ms).
2) IEC 60068-2-6:2007.
3) IEC 60068-2-64:2008.
4) IEC 60068-2-27:2008.
Ogólne wskazówki
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270990 |
| ECLASS 5.1.4 | 27270990 |
| ECLASS 6.0 | 27270913 |
| ECLASS 6.2 | 27270913 |
| ECLASS 7.0 | 27270913 |
| ECLASS 8.0 | 27270913 |
| ECLASS 8.1 | 27270913 |
| ECLASS 9.0 | 27270913 |
| ECLASS 10.0 | 27270913 |
| ECLASS 11.0 | 27270913 |
| ECLASS 12.0 | 27270913 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| ETIM 7.0 | EC002550 |
| ETIM 8.0 | EC002550 |
| UNSPSC 16.0901 | 41111615 |
Parametry techniczne - Czujnik LiDAR (1141496) serii multiScan100 - SICK
Nr kat.
OC-SICK025102
Pliki do pobrania - Czujnik LiDAR (1141496) serii multiScan100 - SICK
- dataSheet_MULS1AA-114322-multiScan165_1141496_pl.pdf Pobierz
