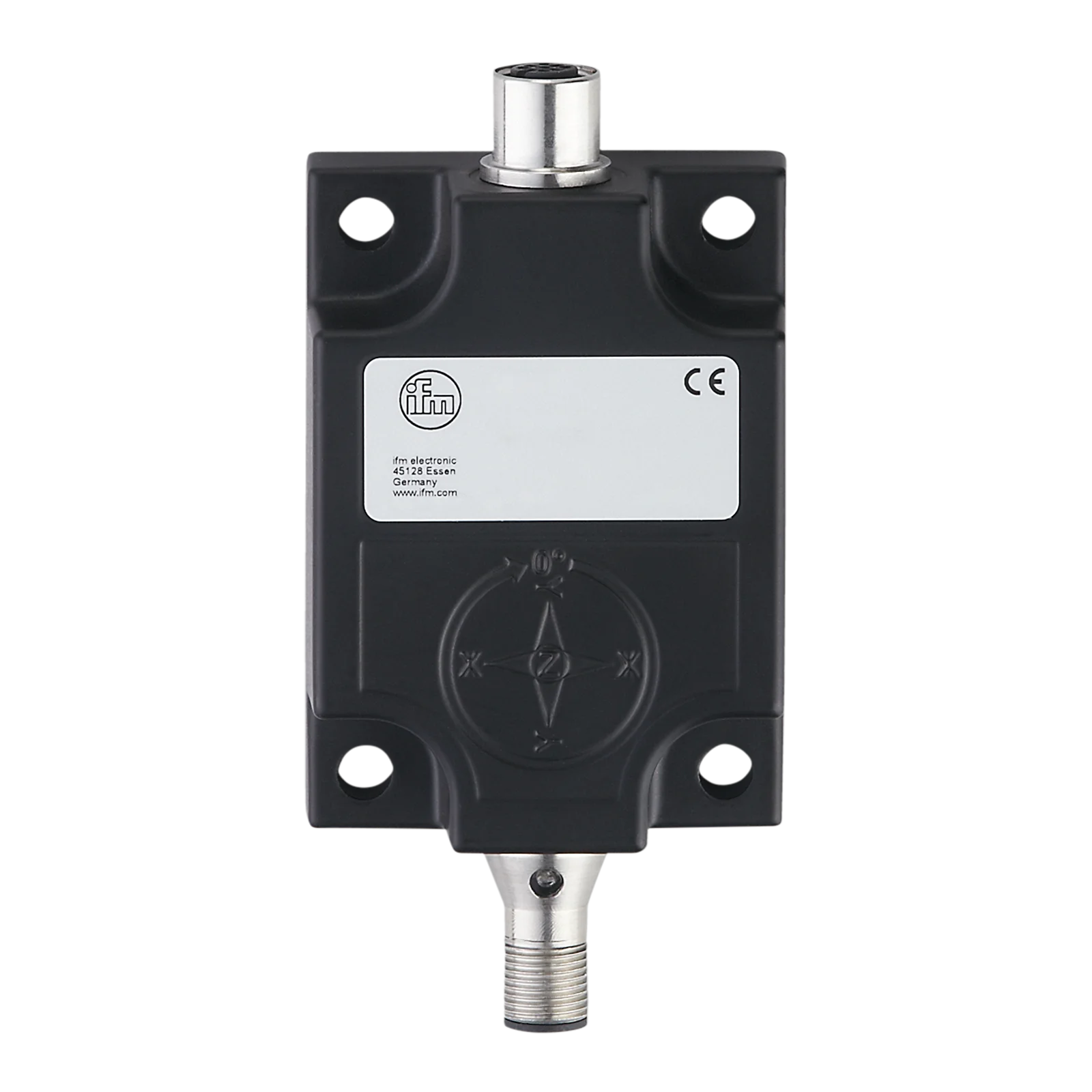

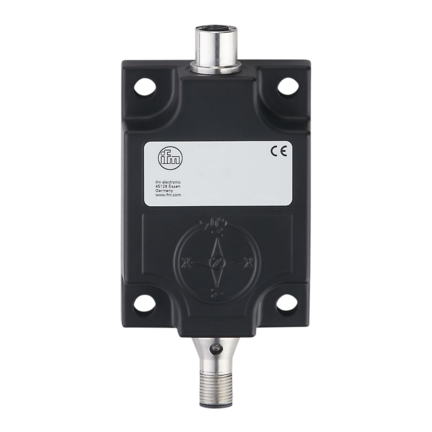

Czujnik nachylenia INC-M2M180C-2-KG/US-H (JD2120) - IFM
SKU: OC-IFM010903
MPN: JD2120
Producent:
IFM
Cena netto/szt.
2 935,80 zł
3 611,03 zł
brutto/szt.
.png)
Opis produktu - Czujnik nachylenia INC-M2M180C-2-KG/US-H (JD2120) - IFM
- Połączenie czujnika przyspieszenia i żyroskopu (IMU)
- Kompensacja przyspieszeń zewnętrznych
- wysoka dokładność pomiaru w przypadku ruchów dynamicznych
- Niewielka i wytrzymała obudowa
Cechy produktu
| Zasada pomiaru | MEMS pojemość.; (Akcelerometr ; żyroskop) |
| Liczba osi pomiaru | 2; (X/Y) |
| Interfejs komunikacyjny | CAN |
| Pomiar wychylenia | |
|---|---|
| Zakres kątów[°] | ± 90 |
Aplikacja
| Zasada działania | dynamiczny / IMU |
| Aplikacja | Zastosowania dynamiczne inklinometrów o wysokiej dokładności |
Dane elektryczne
| Napięcie zasilania[V] | 9...30 DC |
| Pobór prądu[mA] | < 65; (9 ... 30 V DC) |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
Zakres pomiaru / nastaw
| Zasada pomiaru | MEMS pojemość.; (Akcelerometr ; żyroskop) |
| Liczba osi pomiaru | 2; (X/Y) |
| Pomiar wychylenia | |
|---|---|
| Zakres kątów[°] | ± 90 |
| Zakres pomiaru przyspieszenia[g] | ± 4 |
| Zakres odchylenia pojazdu od zakresu pomiarowego[°/s] | ± 500 |
Dokładność / odchylenie
| Histereza[°] | ≤ ± 0,05 |
| Powtarzalność[°] | ± 0,05 |
| Rozdzielczość[°] | 0,01; (parametryzowalna) |
| Współczynnik temperaturowy[1/K] | ≤ ± 0,008° |
| Pomiar dynamiczny | |
|---|---|
| Dokładność[°] | ± 0,5 |
| Pomiar statyczny | |
|---|---|
| Dokładność[°] | ± 0,3 |
Interfejsy
| Interfejs komunikacyjny | CAN |
| Liczba interfejsów CAN | 1 |
| Rezystor terminujący | tak; (wewnętrzne ; parametryzowalna) |
| CAN | |||
|---|---|---|---|
| Protokół | CANopen | ||
| Ustawienia fabryczne |
| ||
| Wersja | CiA DS301 V4.2.0; DSP-410 V2.0.0; CiA 306 V1.3.0 |
Warunki pracy
| Temperatura otoczenia[°C] | -40...85 |
| Temperatura składowania[°C] | -40...85 |
| Ochrona | IP 67; IP 68; IP 69K |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 260 |

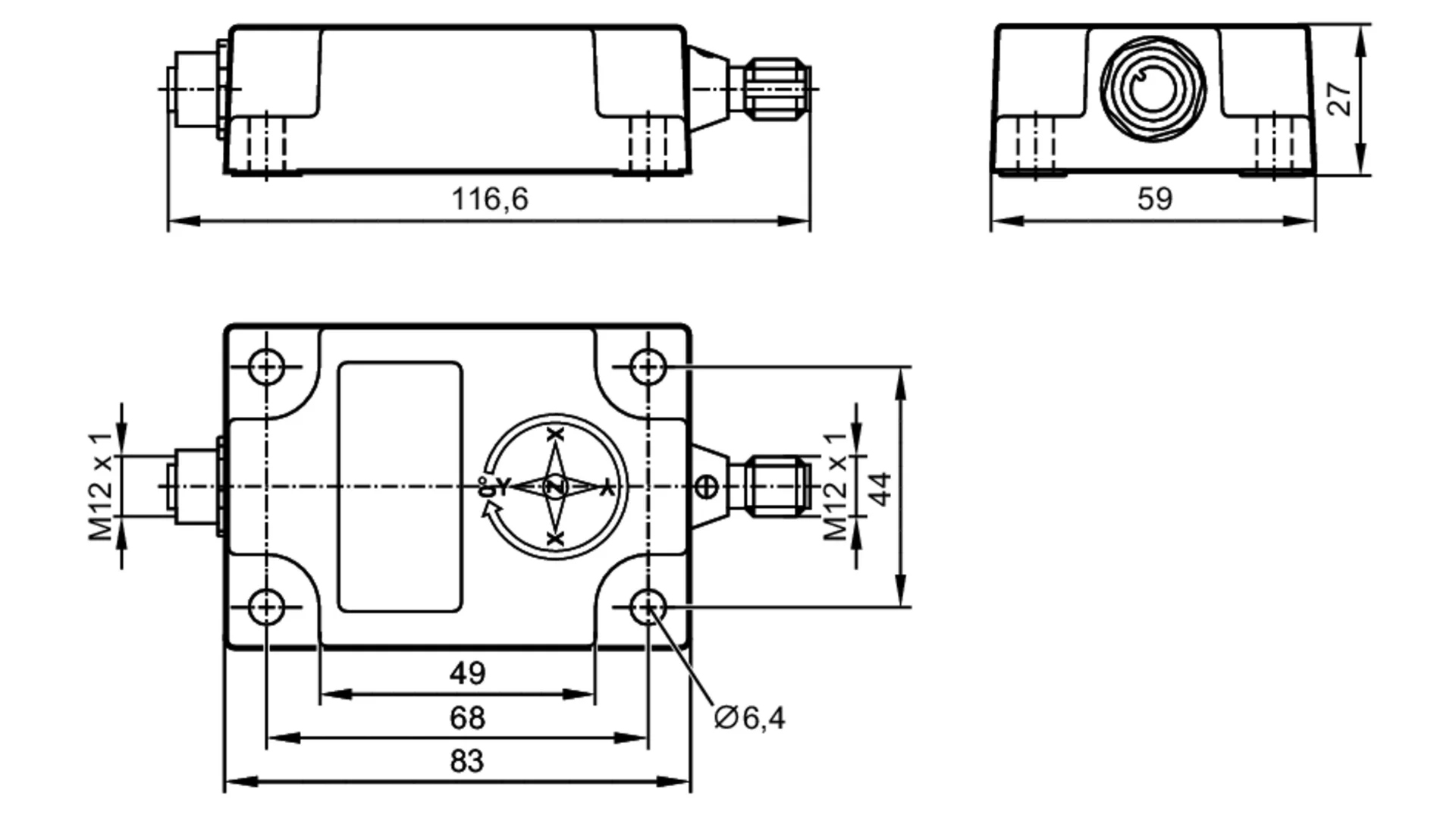

Dane mechaniczne
| Waga[g] | 210 |
| Wymiary[mm] | 27 x 59 x 118,5 |
| Materiał | obudowa: aluminium odlewane ciśnieniowo czarny; masa wypełniająca: żywica poliuretanowa |
| Pozycja montażu | poziomy |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - CAN-In
| Konektor: 1 x M12; kodowanie: A |
Połączenie elektryczne - CAN-Out
| Konektor: 1 x M12; kodowanie: A |
Diagramy i grafiki
| Diagramy i grafiki | ||
|---|---|---|
| kierunek pomiaru i montażu |
|
Parametry techniczne - Czujnik nachylenia INC-M2M180C-2-KG/US-H (JD2120) - IFM
Nr kat.
OC-IFM010903
Pliki do pobrania - Czujnik nachylenia INC-M2M180C-2-KG/US-H (JD2120) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
