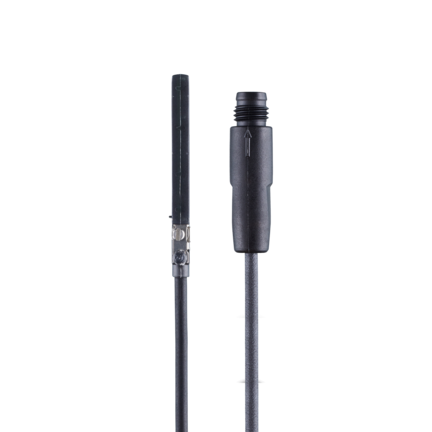

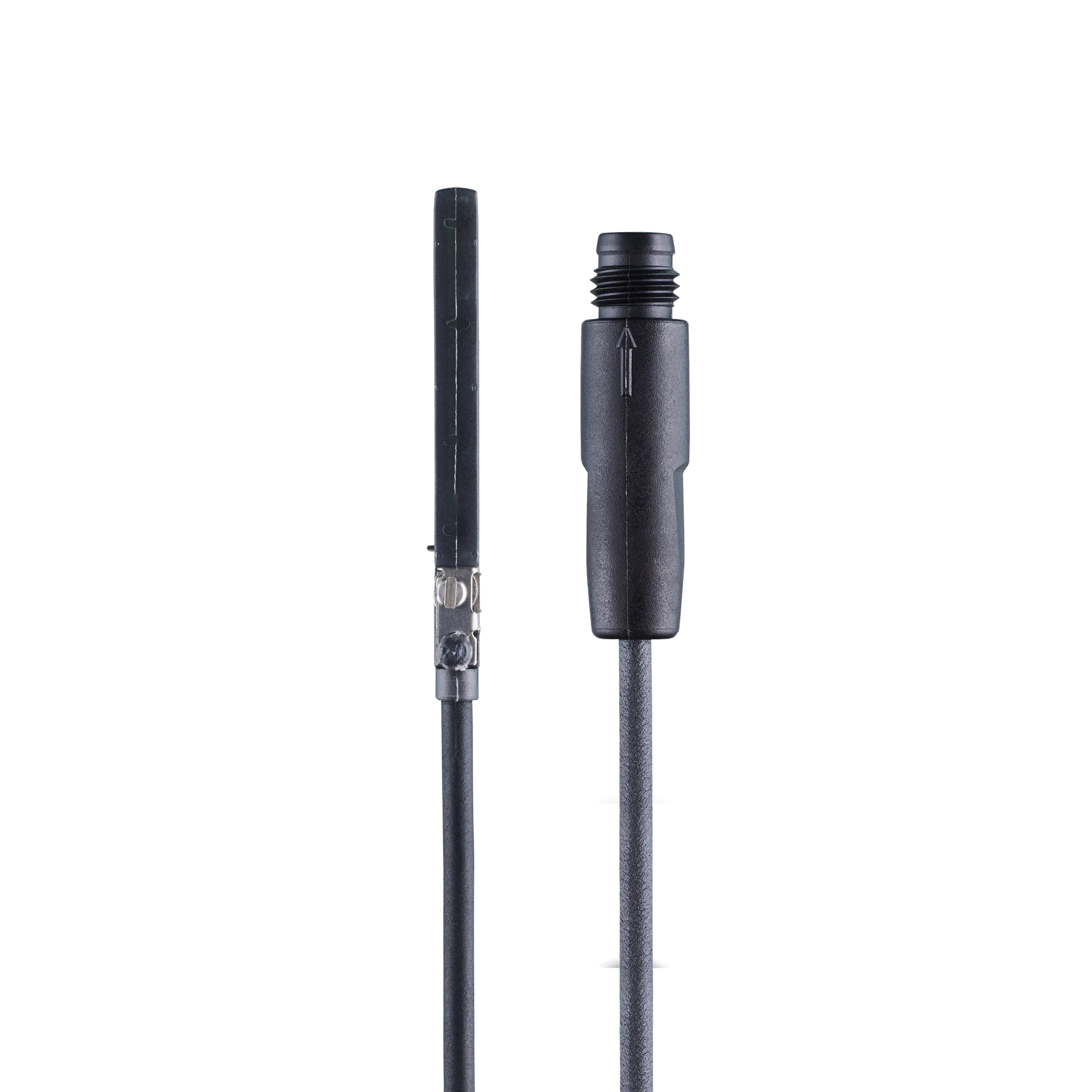

Czujnik położenia tłoka z IO-Link MKC3028BFRKG/H/IO/0,3M/ZH/AS (MK5801) - IFM

SKU: OC-IFM012113 MPN: MK5801
Producent: IFM
Cena netto/szt. 463,95 zł
570,66 zł brutto/szt.
Czujnik położenia tłoka z IO-Link MKC3028BFRKG/H/IO/0,3M/ZH/AS (MK5801) - IFM
463,95 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik położenia tłoka z IO-Link MKC3028BFRKG/H/IO/0,3M/ZH/AS (MK5801) - IFM

  • Tylko 1 czujnik do 2 pozycji końcowych dla siłowników z krótkim skokiem tłoka
  • Pomoc do ustawiania pozycji końcowej z drugą diodą LED
  • Monitorowanie jakości na linii z zasięgiem 50 mm
  • Wygodna komunikacja i parametryzacja przez IO-Link
  • Monitoring krytycznych siłowników pneumatycznych poprzez licznik cykli przełączeń
  • Szybka lokalizacja usterki dzięki rozbudowanym funkcjom diagnostycznym

Cechy produktu

Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Interfejs komunikacyjnyIO-Link

Aplikacja

Zasada działaniaczujnik Halla; (Funkcja 3D)

Dane elektryczne

Napięcie zasilania[V]10...30 DC; (supply class 2 zgodnie z cULus)
Pobór prądu[mA]< 20
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Maks. czas rozruchu[ms]300

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 1

Wyjścia

Sygnał wyjściowysygnał przełączający; IO-Link
Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Liczba wyjść binarnych1
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,5
Maks. prąd upływu[mA]0,5
Prąd obciążenia wyjścia przełączającego DC[mA]100
Częstotliwość przełączania DC[Hz]200
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Zakres pomiarowy[mm]50; (zależnie od zastosowania)
Min. natężenie pola[mT]1

Dokładność / odchylenie

Histereza[mm]1,25; (parametryzowalna)
Powtarzalność[mm]< 0,2
Błąd nieliniowości IO-Link[%]< 5
Rozdzielczość[mm]0,01; (zależnie od zastosowania)

Software / programowanie

Możliwości parametryzacjiPunkty przełączania; Funkcja licznika; Funkcja diagnostyczna

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1.3
Norma SDCIIEC 61131-9 CDV
Profil
Function classOznaczenie
0x0010Measuring and Switching Sensor, 1 channel / SSP 4.1.1
0x4000Identification and Diagnosis
0x8013Object detection
0x8101Locator
0x8102ProductURI
SIO trybtak
Wymagany typ portu masteraA
Obsługiwane DeviceID
Typ działaniaDeviceID
default1612

Warunki pracy

Temperatura otoczenia[°C]-25...85
OchronaIP 65; IP 67

Testy / dopuszczenia

EMC
EN 61000-4-2- CD / 8 kV AD
EN 61000-4-310 V/m
EN 61000-4-42 kV
EN 61000-4-610 V
EN 55011klasa B
Odpornośc na uderzenia
EN 60068-2-75 Ehc1 J
Odporność na wibracje
EN 60068-2-6 Fc20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach
Odporność na wstrząsy
EN 60068-2-27 Ea30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
MTTF[lata]1362
Dopuszczenie UL
Ta-25...75 °C
Typ obudowyType 1
ZasilanieClass 2
Dopuszczenie UL numerC020
Numer ULE174191

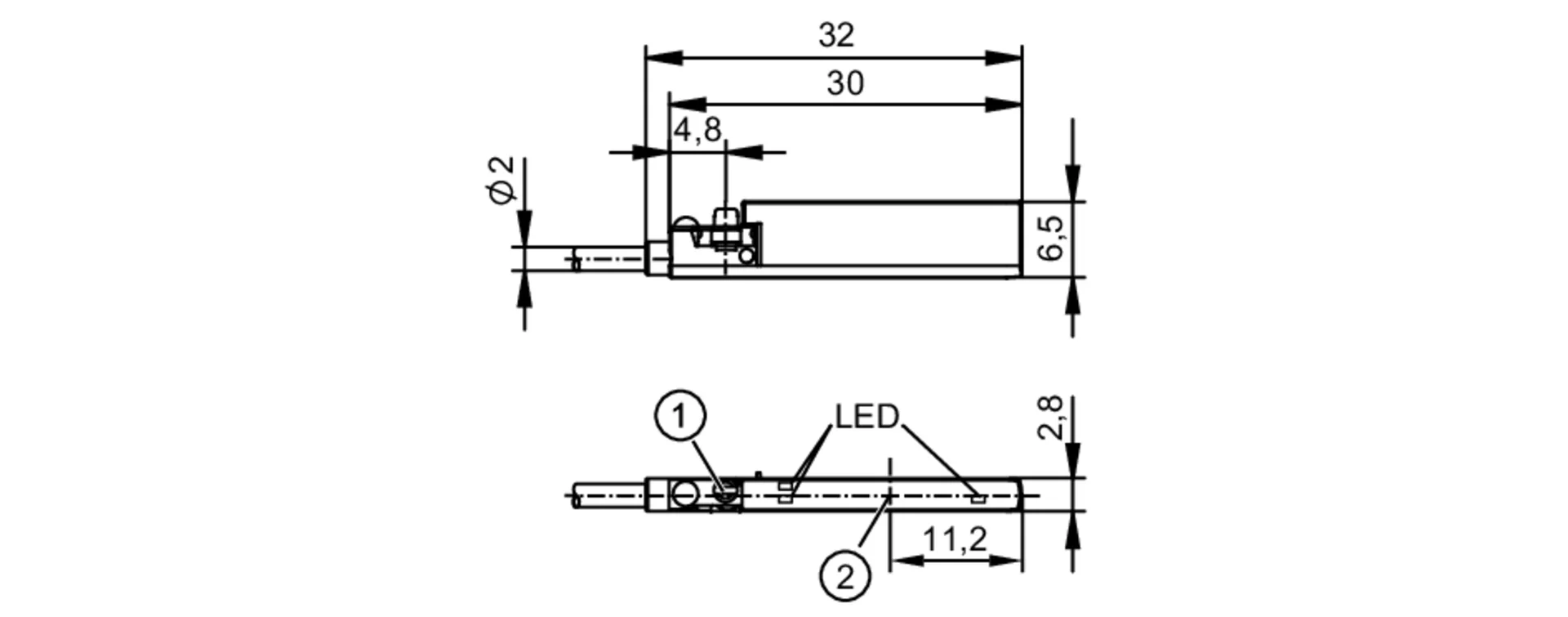

Dane mechaniczne

Waga[g]9,9
Montażmontaż zabudowany
Typ montażuzacisk śrubowy z głowką dla śrubokrętu
Wykonanie dla cylindrówsiłowniki z rowkami typu C
Materiałobudowa: PA; zacisk montażowy: stal kwasoodporna

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjścia2 x LED, kolor żółty SSC1.1 SSC1.2
działanie1x LED, kolor zielony

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączeniePrzewód: 0,3 m, Ø 2 mm; 3 x 0,08 mm²
PodłączenieKonektor: 1 x M8; kodowanie: A

Parametry techniczne - Czujnik położenia tłoka z IO-Link MKC3028BFRKG/H/IO/0,3M/ZH/AS (MK5801) - IFM

Nr kat.
OC-IFM012113

Pliki do pobrania - Czujnik położenia tłoka z IO-Link MKC3028BFRKG/H/IO/0,3M/ZH/AS (MK5801) - IFM

  • Karta katalogowa Pobierz
