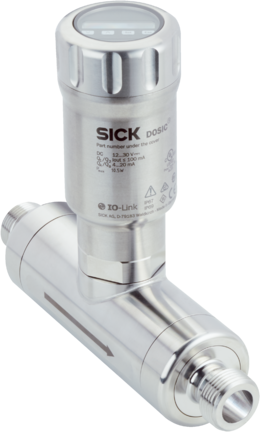

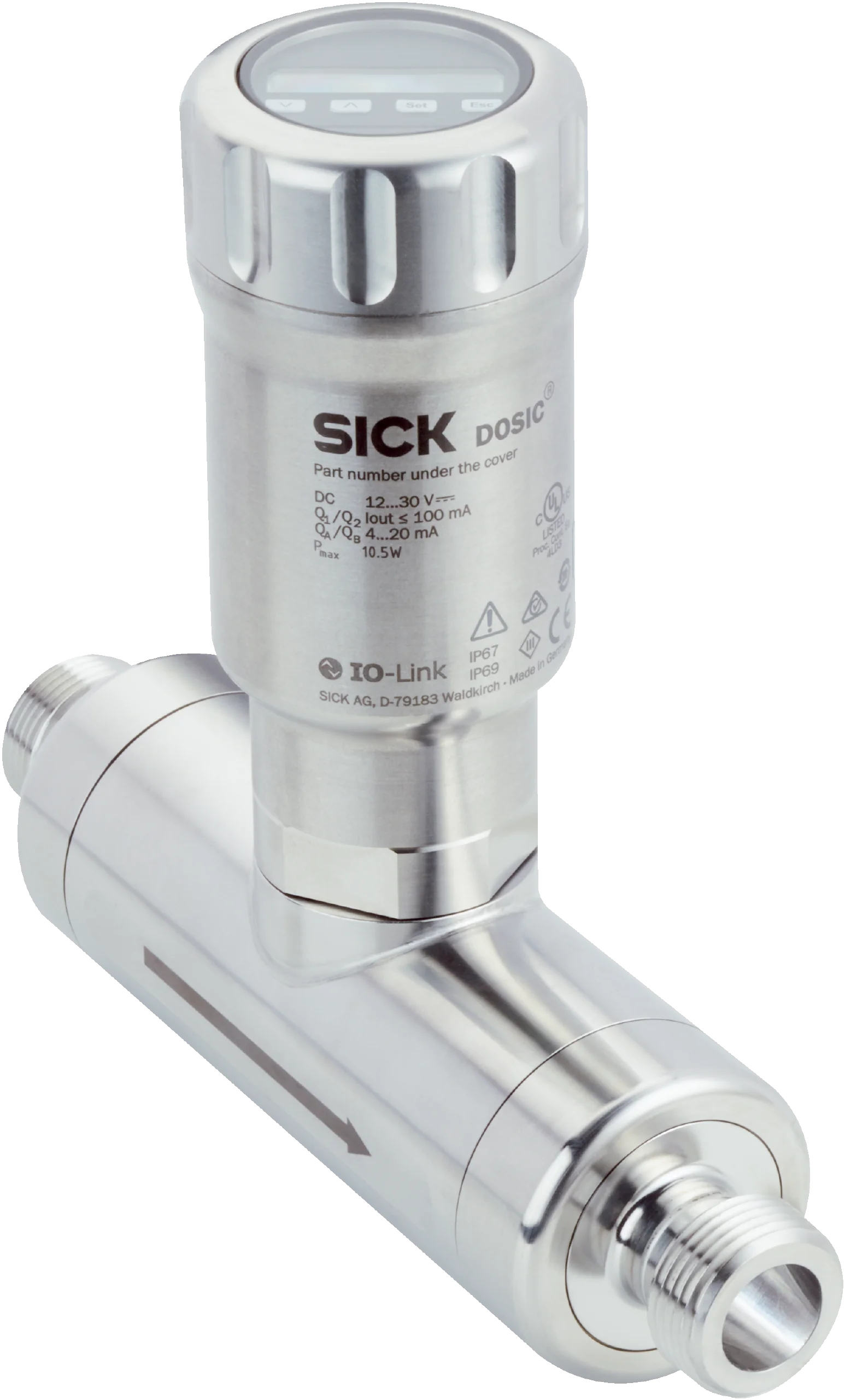

Czujnik przepływu (1082035) serii DOSIC - SICK

SKU: OC-SICK014033 MPN: 1082035

Producent: SICK

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Czujnik przepływu (1082035) serii DOSIC - SICK

Cechy

Zasada pomiaru	Czujnik ultradźwiękowy
Typ detekcji	Ultradźwiękowe
Medium	Ciecze przewodzące i nieprzewodzące
Średnica znamionowa rurki pomiarowej	DN 25
Temperatura procesu	–20 °C ... +95 °C, do 143°C przez 60 min ¹⁾
Ciśnienie procesu	–0,5 bar ... 16 bar
Interfejs komunikacyjny	IO-Link, IO-Link V1.1
Certyfikat EHEDG	✔
Certyfikat cULus	✔
Certyfikat RoHS	✔
FDA	✔
Pomiar temperatury	✔

¹⁾ 0 °C ... +95 °C z pomiarem przepływu i temperatury; do 143 °C tylko z pomiarem temperatury.

Wydajność

Minimalny przepływ

≥ 1,5 l/min

Maksymalny przepływ

≥ 250 l/min

Odcinek dopływu

5 x DN (12,5 cm)

Odcinek odpływu

3 x DN (7,5 cm)

Przewodność

Bez ograniczenia

Dokładność pomiaru
	± 1 % wartości pomiarowej ¹⁾

Powtarzalność

0,5 %

Rozdzielczość

10 ml/min

Czas odpowiedzi

12 ms

¹⁾ W następujących warunkach referencyjnych: woda 26°C ± 2 K, 2,5 bara ± 0,5 bara, ustawienia standardowe, DN15: od 8 l/min do 80 l/min, DN25: od 25 l/min do 250 l/min.

Instalacja elektryczna

Napięcie zasilające	12 V DC ... 30 V DC ¹⁾
Pobór mocy	< 3 W bez obciążenia wyjściowego
Czas inicjalizacji	≤ 5 s
Klasa ochrony	III
Typ przyłącza	Wtyczka okrągła M12 x 1, 8-bieg.
Sygnał wyjściowy	2 x wyjście analogowe: od 4 mA do 20 mA, 2 x wyjście lub wejście cyfrowe (konfigurowane) ²⁾³⁾
Obciążenie wyjścia	4 mA ... 20 mA, 500 Ω przy Uv > 15 V, 350 Ω przy Uv > 12 V
Dolny poziom sygnału	3,5 mA ... 3,8 mA
Górny poziom sygnału	21,5 mA ... 20,5 mA
Wyjście cyfrowe	≤ 100 mA
Sygnał wyjścia impulsowego	50 µs ... 2 s
Wyjście impulsowe/częstotliwość	0 kHz ... 10 kHz
Obciążenie indukcyjne	< 1 H
Obciążeniem pojemnościowe	< 100 nF < 2,5 nF (IO-Link)
EMC	EN 61326-1, EN 61326-2-3
Wartość graniczna wejść przełączających	Napięcie HIGH > 16,0 V, Napięcie LOW < 4,0 V
MTTF	> 63 lat(a)

¹⁾ Wszystkie przyłącza są zabezpieczone przed zamianą biegunów. Q _A i Q _B są zabezpieczone przed zwarciem. Q1 i Q2 są zabezpieczone przed zwarciem.

²⁾ Konfiguracja wyjścia cyfrowego: PNP/NPN/Push-Pull/open collector.

³⁾ Wyjście analogowe wybierane: przepływ / temperatura.

Mechanika

Przyłącze procesowe	1 ¼" NPT
Materiały mające kontakt z mediami	Stal nierdzewna 1.4404 (Ra ≤ 0,8 µm)
Materiał obudowy	Stal nierdzewna 1.4305
Model obudowy	Z szybką ze szkła akrylowego (PMMA)
Stopień ochrony	IP67/IP69 (DIN EN 60529)
Masa	3 kg

Dane dotyczące otoczenia

Temperatura otoczenia podczas pracy	0 °C ... +60 °C
Temperatura otoczenia podczas przechowywania	–40 °C ... +80 °C

Certyfikaty

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
China-RoHS	✔
certyfikat FDA	✔
Certyfikat EHEDG	✔
Certyfikat cULus	✔
Certyfikat EAC / DoC	✔
IO-Link	✔
Food contact material manufacturer declaration	✔

Klasyfikacje

ECLASS 5.0	27200412
ECLASS 5.1.4	27200412
ECLASS 6.0	27200412
ECLASS 6.2	27200412
ECLASS 7.0	27200412
ECLASS 8.0	27200412
ECLASS 8.1	27200412
ECLASS 9.0	27200412
ECLASS 10.0	27200412
ECLASS 11.0	27200412
ECLASS 12.0	27200412
ETIM 5.0	EC002580
ETIM 6.0	EC002580
ETIM 7.0	EC002580
ETIM 8.0	EC002580
UNSPSC 16.0901	41112501
