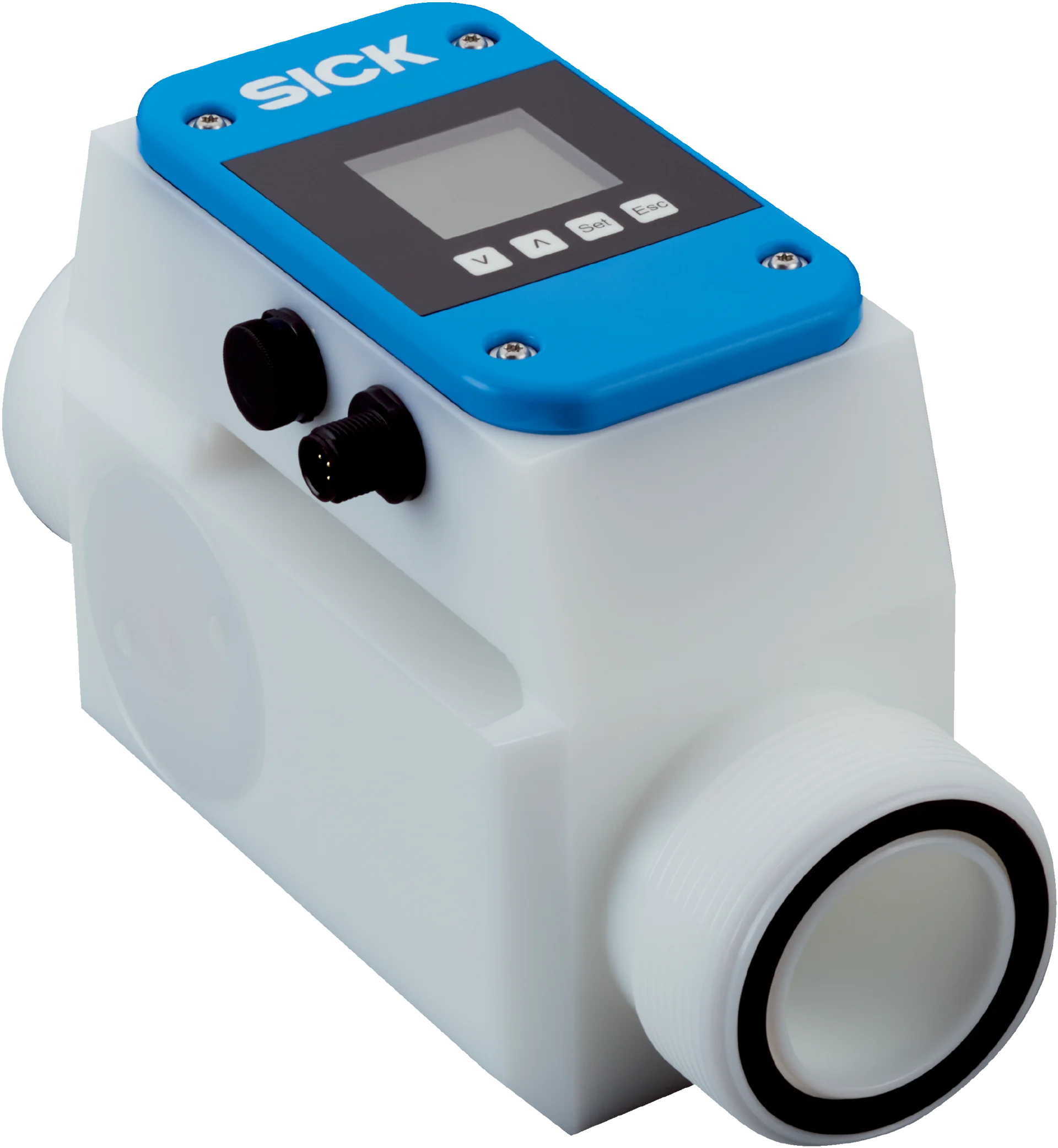

Opis produktu - Czujnik przepływu (6072920) serii FFU - SICK
Cechy
| Zasada pomiaru | Czujnik ultradźwiękowy |
| Medium | Ciecze |
| Średnica znamionowa rurki pomiarowej | DN 50 |
| Temperatura procesu | 0 °C ... +50 °C |
| Ciśnienie procesu | ≤ 10 bar |
Wydajność
| Minimalny przepływ | ≥ 36 l/min 1) | |||
| Maksymalny przepływ | 0 l/min ... 900 l/min | |||
| Odcinek dopływu | 60 cm | |||
| Odcinek odpływu | 20 cm | |||
| Przewodność | Bez ograniczenia | |||
| ||||
| Powtarzalność | ≤ 0,5 % | |||
| Certyfikat kalibracji | ✔ |
1) Przy stałym przepływie.
2) W następujących warunkach referencyjnych: woda 26°C ± 2 K, 2,5 bara ± 0,5 bara, ustawienia standardowe, DN15: od 8 l/min do 80 l/min, DN25: od 25 l/min do 250 l/min.
Instalacja elektryczna
| Napięcie zasilające | 18 V DC ... 30 V DC 1) |
| Tętnienia resztkowe | ≤ 5 V ss 2) |
| Pobór prądu | ≤ 180 mA 3) |
| Czas inicjalizacji | ≤ 5 s |
| Klasa ochrony | III |
| Typ przyłącza | Wtyczka okrągła M12 x 1, 5-bieg. |
| Sygnał wyjściowy | Wyjście analogowe 4 mA ... 20 mA, 0 mA ... 20 mA dla bieżącego przepływu i temperatury1 wyjście impulsowe/statusu wyjście tranzystorowe do liczenia ilości, wykrywanie rurki wzorcowej, wartość graniczna przepływu, wyjście dozowania, kierunek przepływu (zależnie od typu) 1) |
| Prąd wyjściowy | < 100 mA 4) |
| Obciążenie wyjścia | < 500 Ω |
| Dolny poziom sygnału | 3,8 mA ... 4 mA |
| Górny poziom sygnału | 20 mA ... 20,5 mA |
| Wyjście impulsowe/częstotliwość | 0 kHz ... 10 kHz |
| Długość impulsu | ≤ 1 s |
| Obciążenie indukcyjne | 1 H |
| Obciążeniem pojemnościowe | 100 nF |
| Czas odpowiedzi | Filtr wyłączony 100 ms, filtr słaby 300 ms, filtr średni 1 s, filtr mocny 4,2 s 5) |
1) Wszystkie przyłącza są zabezpieczone przed zamianą biegunów. Wszystkie wyjścia są zabezpieczone przed przeciążeniem i zwarciem.
2) Nie może być wyższa ani niższa od podanych tolerancji U V .
3) Bez obciążenia.
4) Zależnie od stopnia wyjściowego do dyspozycji jest 100 mA przy PNP i NPN.
5) Wyjście analogowe i wyświetlacz.
Mechanika
| Przyłącze procesowe | Przyłącze GF G 2 ¾ |
| Materiały mające kontakt z mediami | PE-HD (polietylen) EPDM |
| Materiał obudowy | PPSU |
| Stopień ochrony | IP65 |
| Masa | 1.200 g |
Dane dotyczące otoczenia
| Temperatura otoczenia podczas pracy | –15 °C ... +50 °C |
| Temperatura otoczenia podczas przechowywania | –15 °C ... +50 °C |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27200412 |
| ECLASS 5.1.4 | 27200412 |
| ECLASS 6.0 | 27200412 |
| ECLASS 6.2 | 27200412 |
| ECLASS 7.0 | 27200412 |
| ECLASS 8.0 | 27200412 |
| ECLASS 8.1 | 27200412 |
| ECLASS 9.0 | 27200412 |
| ECLASS 10.0 | 27200412 |
| ECLASS 11.0 | 27200412 |
| ECLASS 12.0 | 27200412 |
| ETIM 5.0 | EC002580 |
| ETIM 6.0 | EC002580 |
| ETIM 7.0 | EC002580 |
| ETIM 8.0 | EC002580 |
| UNSPSC 16.0901 | 41112501 |
Parametry techniczne - Czujnik przepływu (6072920) serii FFU - SICK
Nr kat.
OC-SICK042372
Pliki do pobrania - Czujnik przepływu (6072920) serii FFU - SICK
- dataSheet_FFUC50-3G1IO_6072920_pl.pdf Pobierz
