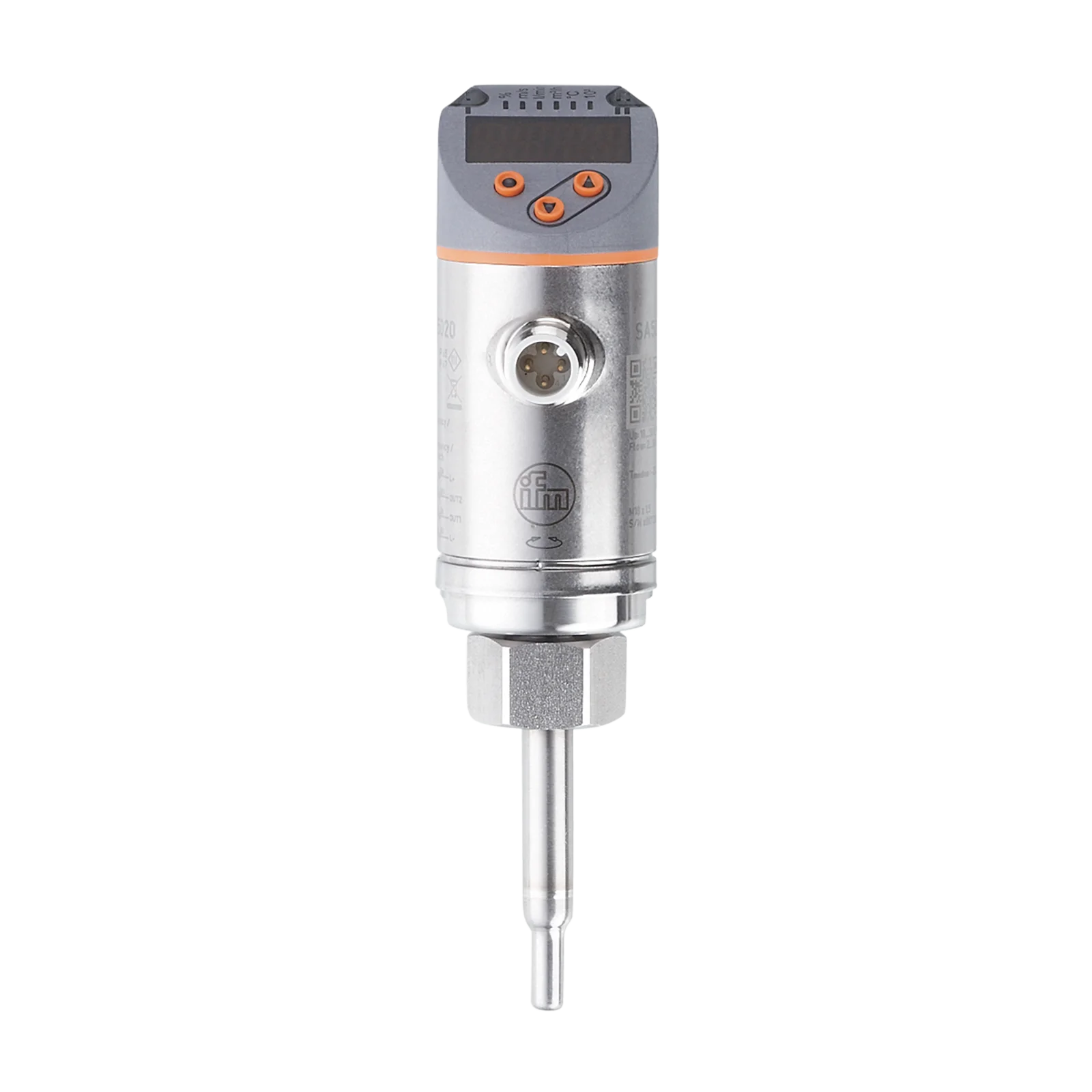

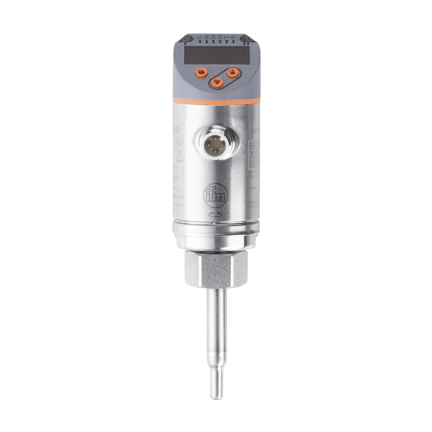

Czujnik przepływu SAD10XDBFRKG/US-100 (SA5020) - IFM

SKU: OC-IFM016169 MPN: SA5020
Producent: IFM
Cena netto/szt. 1 743,30 zł
2 144,26 zł brutto/szt.
Czujnik przepływu SAD10XDBFRKG/US-100 (SA5020) - IFM
1 743,30 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik przepływu SAD10XDBFRKG/US-100 (SA5020) - IFM

  • Jednoczesny pomiar natężenia przepływu i temperatury
  • Niezawodny monitoring przepływu powietrza
  • Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
  • Z wyjściem przełączającym, sygnałem analogowym i IO-Link
  • Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania
  • Wygodna obsługa przyciskami lub parametryzacja przez IO-Link

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Przyłącze procesowepołączenie gwintowane M18 x 1,5 Gwint wewnętrzny

Aplikacja

Konstrukcjastyki pozłacane
MontażZalecany do średnic rury; ( 15...51 mm)
Mediapowietrze
Temperatura medium[°C]-20...90
Wytrzymałość na ciśnienie
100 bar10 MPa
MAWP (dla aplikacji zgodnych z CRN)
100 bar10 MPa

Dane elektryczne

Napięcie zasilania[V]18...30 DC; (zgodnie z SELV/PELV)
Pobór prądu[mA]< 100
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]10
Zasada pomiarukalorymetryczna

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający; sygnał analogowy; sygnał częstotliwościowy; IO-Link; (konfigurowalne)
Wykonanie elektrycznePNP/NPN
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,5
Prąd obciążenia wyjścia przełączającego DC[mA]250
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20; (skalowany)
Maks. obciążenie[Ω]350
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak
Częstotliwość wyjścia[Hz]0...1000

Zakres pomiaru / nastaw

Długość sondy L[mm]45
Tryb pracyrelatywny; absolutnie gazowe; (absolut.: zalecany pomiar odniesienia; Ustawienia fabryczne: relatywny)
Zakres wyświetlacza[m/s]0...36
Rozdzielczość[m/s]0,2
Punkt przełączania SP[m/s]2...30
Punkt resetu rP[m/s]0,6...28,6
Punkt początkowy wyjścia analogowego ASP[m/s]0...24
Punkt końcowy wyjścia analogowego AEP[m/s]6...30
Częstotliwość końcowa, FEP[m/s]6,6...30
Częstotliwość punktu końcowego, FRP[Hz]100...1000
Gazy - tryb pracy absolutny "absolute"
Zakres ustawień[m/s]0...30
Najlepsza czułość[m/s]0,6...30
Gazy - tryb pracy względny "relative"
Zakres ustawień[m/s]0...60
Najlepsza czułość[m/s]0,6...30
Monitoring temperatury
Zakres pomiarowy[°C]-20...90
Rozdzielczość[°C]0,2

Dokładność / odchylenie

Gazy - tryb pracy absolutny "absolute"
Powtarzalność± (3 % MW + 0,6 % MEW)
Gazy - tryb pracy względny "relative"
Dokładność± (10 % MW + 2 % MEW); (warunki odniesienia: DN50; Średnica wewnętrzna 51 mm; w zakresie czułości maksymalnej: 20 °C / < 6 bar; Głębokość wsunięcia: 15 mm; długość rury wlotowej: 2,5 m; standardowa prędkość na końcówce czujnika zgodnie z DIN ISO 2533)
Powtarzalność± (3 % MW + 0,6 % MEW)
Monitoring temperatury
Dryft temperatury± 0,005 K/°C
Dokładność[K]± 2 / + 8; (prędkość przepływu > 20 % VMR przy 20 °C: ± 2)

Czasy reakcji

Czas reakcji[s]7
Monitoring temperatury
Odpowiedź dynamiczna T05 / T09[s]30 (T09); (Przepływ: ≥ 10 m/s)

Software / programowanie

Możliwości parametryzacjihistereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / częstotliwościowe; wybór medium; Tłumienie; funkcja uczenia; wyświetlacz może być obracany / wyłączany; standardowa jednostka pomiaru; kolor wartości procesu

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
ProfilSmart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych2
Ilość danych binarnych2
Min.czas cyklu procesu[ms]3
Obsługiwane DeviceID
Typ działaniaDeviceID
Factory setting / ModE = (REL)1237
ModE = (ABS)1238

Warunki pracy

Temperatura otoczenia[°C]-40...80
Temperatura składowania[°C]-40...100
OchronaIP 65; IP 67

Testy / dopuszczenia

EMC
DIN EN 60947-5-9
Odporność na wstrząsy
DIN EN 60068-2-2750 g (11 ms)
Odporność na wibracje
DIN EN 60068-2-620 g (10...2000 Hz)
MTTF[lata]131
Dopuszczenie UL
Dopuszczenie UL numerI003
Numer ULE174189

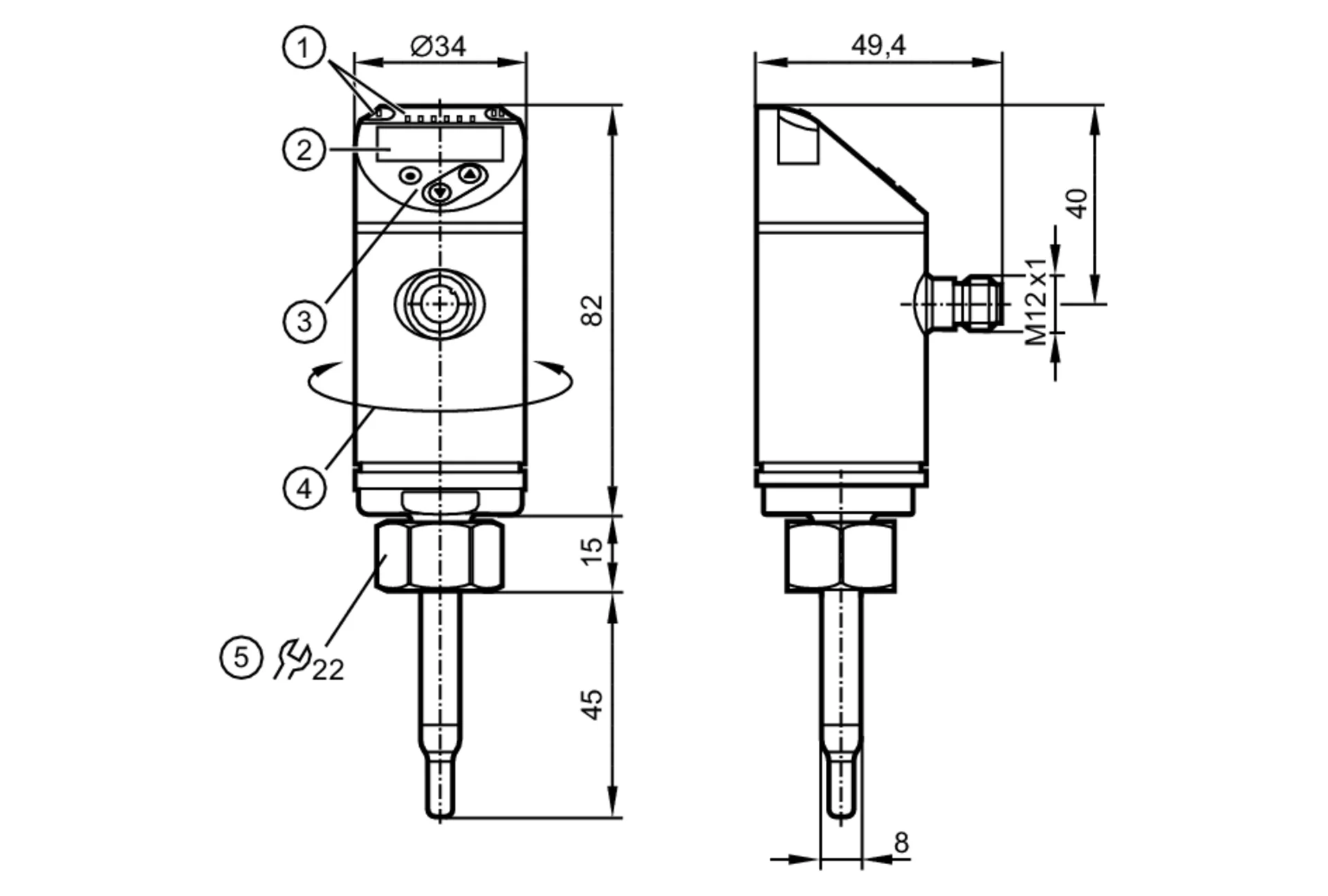

Dane mechaniczne

Waga[g]258,25
Obudowacylindryczna
Wymiary[mm]Ø 34 / L = 142
Materiałstal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4310 / 301); PBT-GF20; PBT-GF30
Materiały części w kontakcie z mediumstal nierdzewna (1.4404 / 316L); Uszczelka: FKM
Przyłącze procesowepołączenie gwintowane M18 x 1,5 Gwint wewnętrzny
Średnica sondy[mm]8
Długość instalacyjna EL[mm]45

Wyświetlacze / elementy robocze

Wyświetlacz
Jednostka wyświetlana6 x LED, kolor zielony (%, m/s, l/min, m³/h, °C, 10³)
Stan wyjścia2 x LED, kolor żółty
Wartość mierzonawyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy

Uwagi

Uwagi
MW = Wielkość mierzona
MEW = Końcowa wartość zakresu pomiarowego
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane

Parametry techniczne - Czujnik przepływu SAD10XDBFRKG/US-100 (SA5020) - IFM

Nr kat.
OC-IFM016169

Pliki do pobrania - Czujnik przepływu SAD10XDBFRKG/US-100 (SA5020) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
