Czujnik przepływu SAN12XDB50KG/US-100 (SA6014) - IFM

SKU: OC-IFM016173 MPN: SA6014
Producent: IFM
Cena netto/szt. 1 760,85 zł
2 165,85 zł brutto/szt.
Czujnik przepływu SAN12XDB50KG/US-100 (SA6014) - IFM
1 760,85 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik przepływu SAN12XDB50KG/US-100 (SA6014) - IFM

  • Jednoczesny pomiar natężenia przepływu i temperatury
  • Zoptymalizowane do wody, olejów i powietrza
  • Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
  • Z dwoma skalowalnymi wyjściami analogowymi
  • Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść analogowych: 2
Przyłącze procesowepołączenie gwintowane 1/2" NPT gwint zewnętrzny

Aplikacja

Konstrukcjastyki pozłacane
Mediawoda; roztwory glikolu; powietrze; oleje
Uwaga na temat mediów
oleje o niskiej lepkości: ≤ 40 mm²/s (104 °F)
oleje o dużej lepkości: > 40 mm²/s (104 °F)
Temperatura medium[°F]-4...194
Wytrzymałość na ciśnienie
100 bar1450 psi10 MPa
MAWP (dla aplikacji zgodnych z CRN)[bar]100

Dane elektryczne

Napięcie zasilania[V]18...30 DC
Pobór prądu[mA]< 100
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]10
Zasada pomiarukalorymetryczna

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść analogowych: 2

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał analogowy
Liczba wyjść analogowych2
Analogowe wyjście prądowe[mA]4...20; (skalowany)
Maks. obciążenie[Ω]350
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Długość sondy L[mm]26,6
Tryb pracyrelatywny; absolutnie płynne; absolutnie gazowe; (absolut.: zalecany pomiar odniesienia; Ustawienia fabryczne: relatywny)
Ciecze
Rozdzielczość[ft/s]0,05
Punkt początkowy wyjścia analogowego ASP[ft/s]0...7,95
Punkt końcowy wyjścia analogowego AEP[ft/s]1,9...9,85
Gazy
Rozdzielczość[ft/s]2
Punkt początkowy wyjścia analogowego ASP[ft/s]0...264
Punkt końcowy wyjścia analogowego AEP[ft/s]64...328
Monitoring temperatury
Zakres pomiarowy[°F]-4...194
Rozdzielczość[°F]0,5
Wyjście analogowe / dolna wartość[°F]-4...169
Wyjście analogowe / górna wartość[°F]39...212
W krokach co[°F]0,5
Media ciekłe - tryb bezwzględny
Zakres ustawień[ft/s]0...9,85
Najlepsza czułość[ft/s]0,15...9,85
Media ciekłe - tryb względny
Zakres ustawień[ft/s]0...19,5
Najlepsza czułość[ft/s]0,15...9,85
Gazy - tryb pracy absolutny "absolute"
Zakres ustawień[ft/s]0...328
Najlepsza czułość[ft/s]6...328
Gazy - tryb pracy względny "relative"
Zakres ustawień[ft/s]0...656
Najlepsza czułość[ft/s]6...328

Dokładność / odchylenie

Dryft temperatury[cm/s x 1/K]0,01 fps x 1/K (< 68 °F; > 158 °F)
Maks. gradient temperatury medium[K/min]100
Tryb bezwzględny pracy
Powtarzalność0,05 m/s; (woda; Przepływ: 0,05...3 m/s)
Tryb względny pracy
Dokładność± (7 % MW + 2 % MEW); (do trybu relatywnego w zakresie maksymalnej czułości w następujących warunkach:; woda: 68...158 °F; długość wlotu: 5 ft; DN25 (DIN 2448); pozycja montażowa zgodnie z instrukcją; Dokładność, dla innych mediów i innego sposobu motażu, może być inna.)
Powtarzalność0,05 m/s; (woda; Przepływ: 0,05...3 m/s)
Monitoring temperatury
Dryft temperatury± 0,003 K/°F
Dokładność[K]± 0,3 / ± 1; (woda; Przepływ: 1...9,85 fps / powietrze; Przepływ: > 32,8 fps)

Czasy reakcji

Czas reakcji[s]0,5; (T09; woda; glikol: 0,8 s; powietrze: 7 s; olej: 1,8 s; każdy T09)
Monitoring temperatury
Odpowiedź dynamiczna T05 / T09[s]1,5 (T09); (woda; Przepływ: 1...9,85 fps)

Software / programowanie

Możliwości parametryzacjiwybór medium; Tłumienie; funkcja uczenia; wyświetlacz może być obracany / wyłączany; standardowa jednostka pomiaru; kolor wartości procesu

Warunki pracy

Temperatura otoczenia[°F]-40...176
Temperatura składowania[°F]-40...212
OchronaIP 65; IP 67

Testy / dopuszczenia

EMC
DIN EN 60947-5-9
Odporność na wstrząsy
DIN EN 60068-2-2750 g (11 ms)
Odporność na wibracje
DIN EN 60068-2-620 g (10...2000 Hz)
MTTF[lata]180
Dopuszczenie UL
Dopuszczenie UL numerI004
Numer ULE174189

Dane mechaniczne

Waga[g]268
Obudowacylindryczna

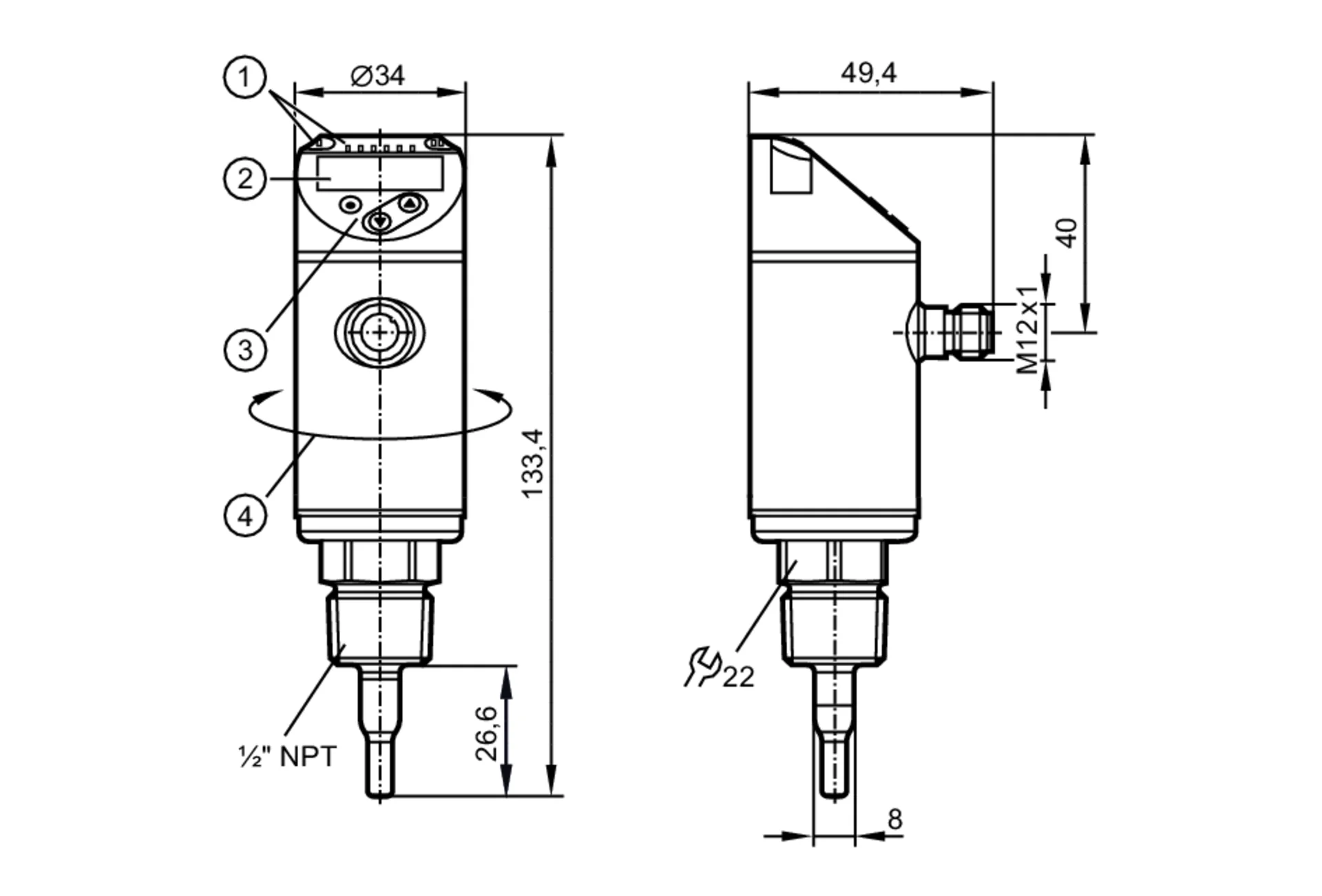

Wymiary[mm]Ø 34 / L = 133,4
Materiałstal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4310 / 301); PBT-GF20; PBT-GF30
Materiały części w kontakcie z mediumstal nierdzewna (1.4404 / 316L)
Przyłącze procesowepołączenie gwintowane 1/2" NPT gwint zewnętrzny
Średnica sondy[mm]5
Długość instalacyjna EL[mm]26,6

Wyświetlacze / elementy robocze

Wyświetlacz
Jednostka wyświetlana6 x LED, kolor zielony (%, fps, gpm, cfm, °F, 10³)
Wartość mierzonawyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy

Uwagi

Uwagi
MW = Wielkość mierzona
MEW = Końcowa wartość zakresu pomiarowego
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane
