Cena netto/szt.
539,55 zł
663,65 zł
brutto/szt.
.png)
Opis produktu - Czujnik refleksyjny OGP-DNKG/US/CUBE (OGP282) - IFM
- Wytrzymała prostokątna obudowa metalowa z bocznym gwintem M18
- Wyjątkowo niewielka konstrukcja do stosowania w ograniczonej przestrzeni
- Bardzo długi zasięg
- Natychmiastowa gotowość do pracy dzięki stałym ustawieniom
- Wyraźnie widoczne diody LED wskazujące działanie i stan przełączenia
- Wygodna komunikacja i parametryzacja przez IO-Link
Cechy produktu
| Rodzaj światła | światło czerwone |
| Obudowa | prostopadłościan z gwintem M18 |
Aplikacja
| Konstrukcja | Filtr polaryzacyjny |
| Zasada działania | Czujnik refleksyjny |
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC |
| Napięcie znamionowe izolacji[V] | 32 |
| Pobór prądu[mA] | 21 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Maks. czas rozruchu[ms] | 300 |
| Rodzaj światła | światło czerwone |
| Długość fali[nm] | 662 |
Wyjścia
| Wykonanie elektryczne | NPN |
| Funkcja wyjścia | tryb ciemno-włącz |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 200 |
| Częstotliwość przełączania DC[Hz] | 1000 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
Strefa działania
| Zasięg w odniesieniu do odbłyśnika pryzmatycznego[m] | 0,1...4; (Odbłyśnik Ø 80 E20005) |
| Regulowany zasięg | nie |
| Maks. średnica plamki światła[mm] | 160 |
| Rozmiary plamki światlnej odnoszą się do | dla maksymalnego zasięgu |
| Filtr polaryzacyjny: dostępny | tak |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||
| IO-Link Revision | 1.1 | ||||||
| Norma SDCI | IEC 61131-9 | ||||||
| Profil | Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel | ||||||
| SIO tryb | tak | ||||||
| Wymagany typ portu mastera | A | ||||||
| Min.czas cyklu procesu[ms] | 2,5 | ||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; licznik godzin pracy | ||||||
| Obsługiwane DeviceID |
| ||||||
| Uwaga |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...60 |
| Temperatura składowania[°C] | -40...80 |
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| ||||||||
| MTTF[lata] | 905 | ||||||||
| Dopuszczenie UL |
|
Dane mechaniczne
| Waga[g] | 59,5 | |
| Obudowa | prostopadłościan z gwintem M18 | |

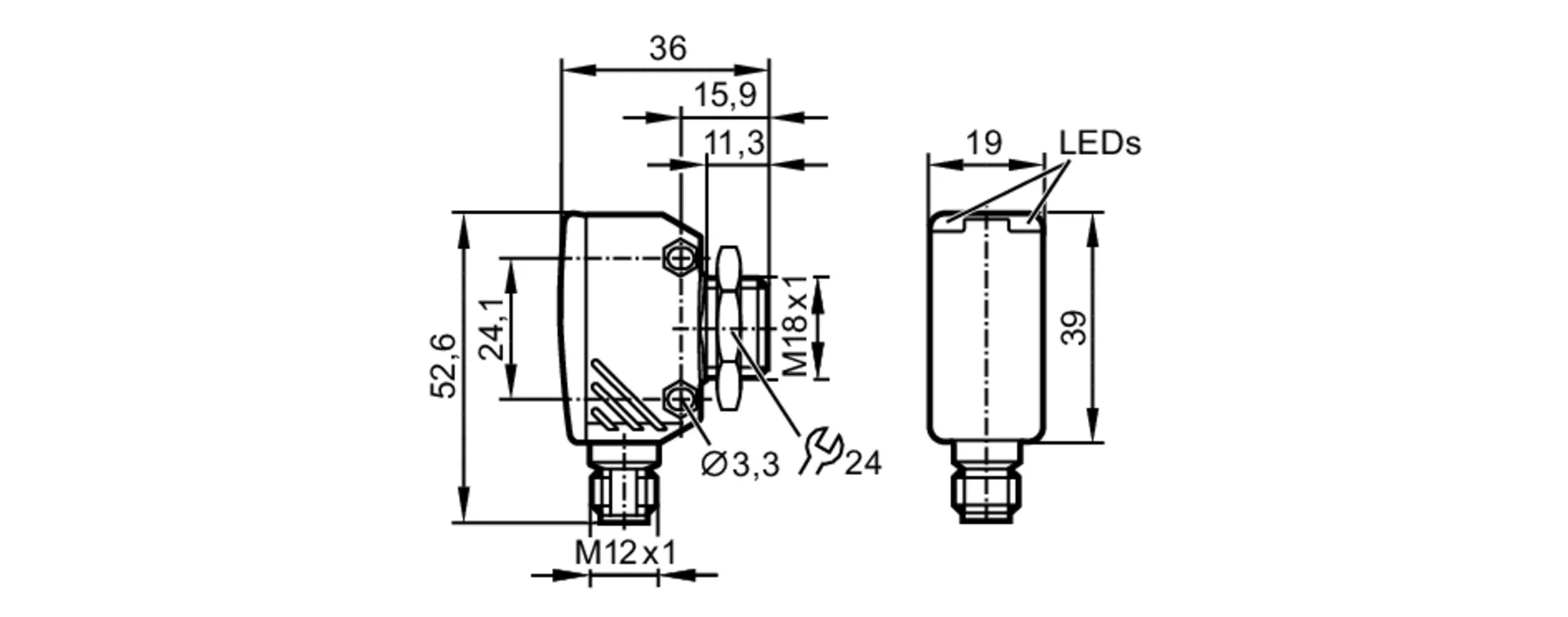

| Wymiary[mm] | 52,6 x 19 x 36 | |
| Opis gwintu | M18 x 1 | |
| Materiał | cynk odlewany ciśnieniowo; PEI | |
| Materiał soczewki |
| |
| Umiejscowienie soczewki | soczewki z boku |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Diagramy i grafiki
| Diagramy i grafiki | |
|---|---|
| wykres wzmocnienia |
Parametry techniczne - Czujnik refleksyjny OGP-DNKG/US/CUBE (OGP282) - IFM
Nr kat.
OC-IFM013334
Pliki do pobrania - Czujnik refleksyjny OGP-DNKG/US/CUBE (OGP282) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
