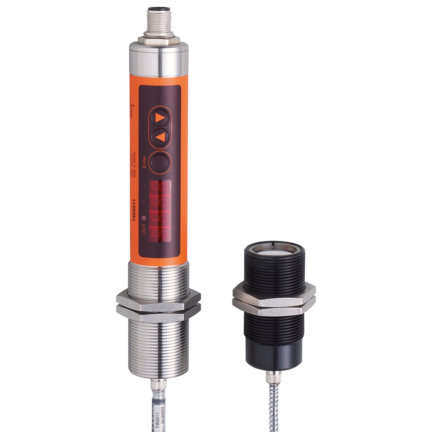

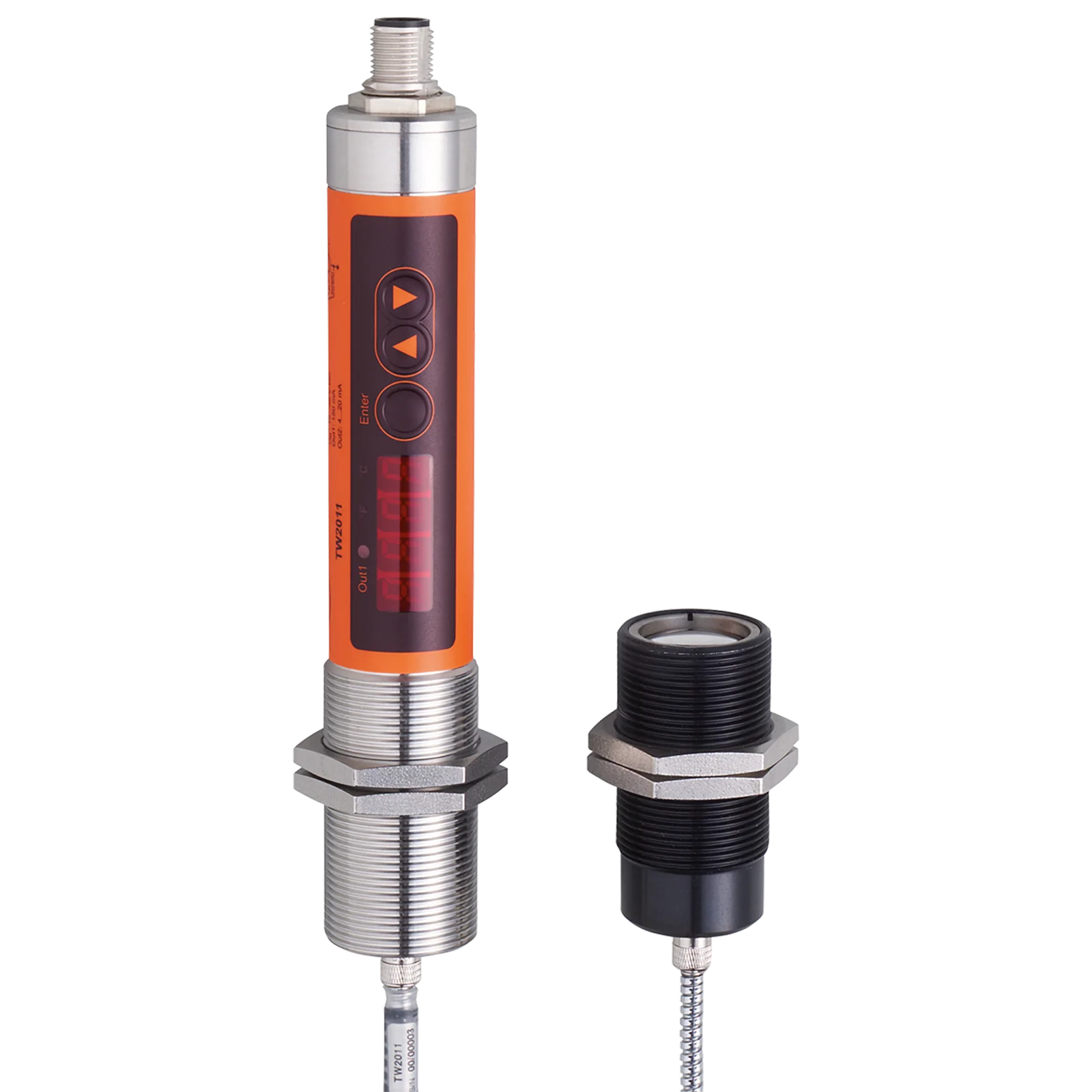

Czujnik temperatury na podczerwień Tw-150KLBM30-KFDKG/US Tw2011 - IFM
SKU: OC-IFM017271
MPN: TW2011
Producent:
IFM
Cena netto/szt.
9 601,20 zł
11 809,48 zł
brutto/szt.
.png)
Opis produktu - Czujnik temperatury na podczerwień Tw-150KLBM30-KFDKG/US Tw2011 - IFM
- Niezawodny, bezdotykowy pomiar temperatury obiektów o bardzo wysokiej temperaturze
- Do zastosowań w branży stalowej i szklanej
- Intuicyjne ustawianie przyciskiem wyjścia analogowego i przełączającego
- Wyraźnie widoczny wyświetlacz bieżącej temperatury
- Wytrzymała obudowa oraz precyzyjna i odporna na zarysowania soczewka do stosowania w trudnych warunkach przemysłowych
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | ||
| Zakres pomiarowy |
| ||
| Interfejs komunikacyjny | IO-Link |
Aplikacja
| Aplikacja | proces hartowania; topienie szkła; grafit; ceramika; metale; kucie; spiekanie; obróbka cieplna; walcowanie |
Dane elektryczne
| Napięcie zasilania[V] | 18...32 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | < 50 |
| Min. rezystancja izolacji[MΩ] | 100; (50 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 1 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
Wejścia
| Wejście testowe | typ 3 (IEC 61131-2) |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP |
| Liczba wyjść binarnych | 1 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 150 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20 |
| Maks. obciążenie[Ω] | 500 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Zakres długości fali[µm] | 1...1,7 |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||
| Punkt przełączania SP |
| ||
| Punkt resetu rP |
| ||
| Wyjście analogowe / dolna wartość |
| ||
| Wyjście analogowe / górna wartość |
| ||
| W krokach co |
|
| Rozdzielczość | |
|---|---|
| Rozdzielczość wyjścia przełącznika[K] | 1 |
| Rozdzielczość wyjścia analogowego[K] | 0,2; (+ 0,03 % nastawionego zakresu pomiarowego) |
| Rozdzielczość wyświetlacza[K] | 1 |
Dokładność / odchylenie
| Dokładność[K] | < ± 0,5 %; (mierzonej wartości, min. 4 K (stopień emisji = 1, T = 23 ° C)) |
| Powtarzalność[K] | 1 |
Czasy reakcji
| Czas reakcji[ms] | 2; (T > 600 °C) |
Software / programowanie
| Regulacja punktu przełączania | przyciski do programowania |
| Możliwości parametryzacji | Zakres analogowy; normalnie otwarte / zamknięte; opóźnienie załączania/resetowania wyjścia przełączającego; Tłumienie; Peakhold; emisyjnosć; funkcja symulacji |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 16 | ||||
| Ilość danych binarnych | 1 | ||||
| Min.czas cyklu procesu[ms] | 3,6 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | 0...65 | |
| Uwaga dot. temperatury otoczenia |
| |
| Temperatura składowania[°C] | -20...80 | |
| Maks. wilgotność względna powietrza[%] | 95; (bez kondensacji) | |
| Ochrona | IP 65 |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 74 |

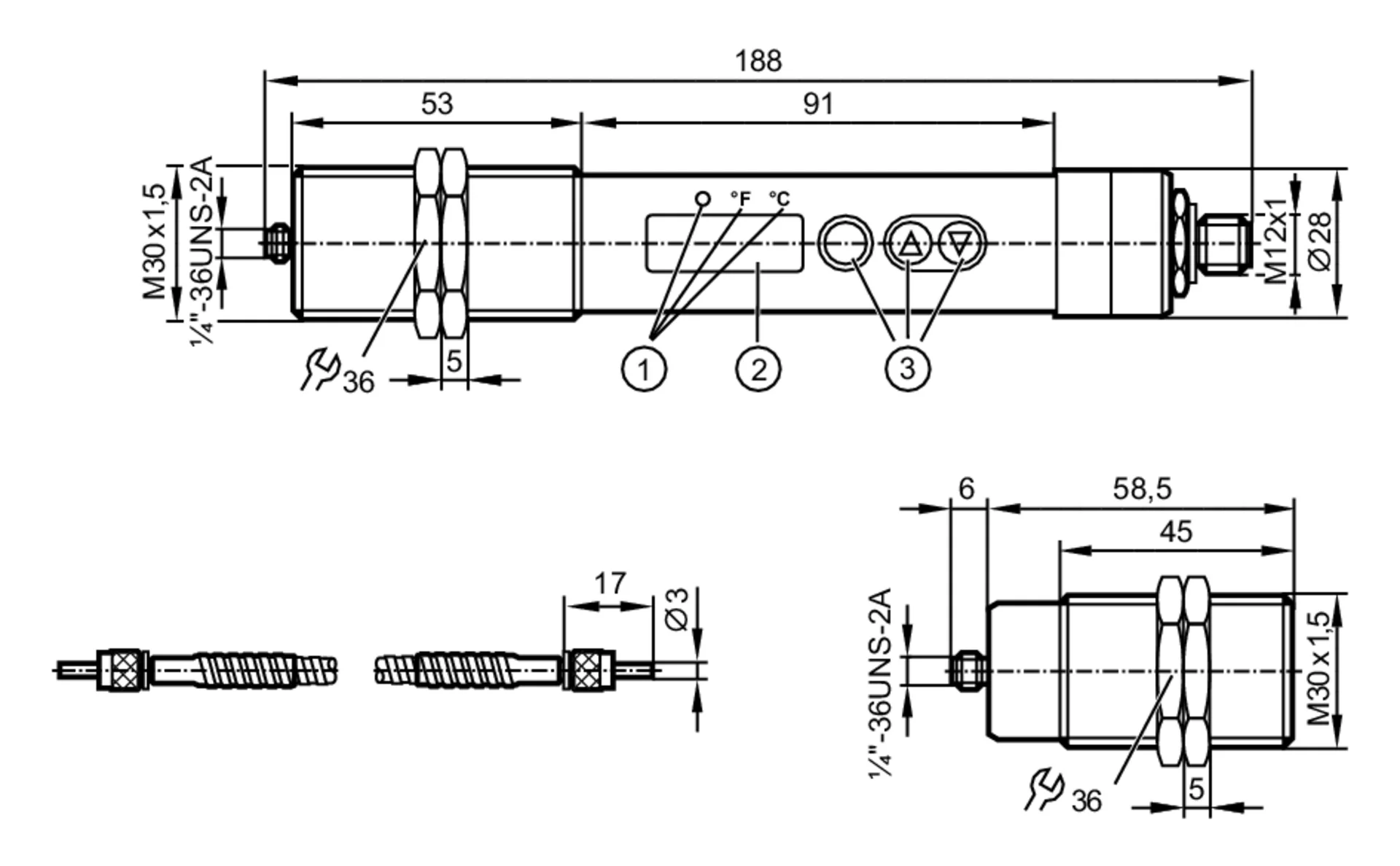

Dane mechaniczne
| Waga[g] | 899,5 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary[mm] | M30 x 1,5 / L = 188 | |
| Opis gwintu | M30 x 1,5 | |
| Połączenie światłowodowe | ¼"-36UNS-2A | |
| Materiał | kołnierz gwintowany: stal nierdzewna (1.4305 / 303); Poliester | |
| Materiał soczewki |
|
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||||||
| Elementy wykonawcze |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Uwagi |
| ||||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12 |
Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
|
Parametry techniczne - Czujnik temperatury na podczerwień Tw-150KLBM30-KFDKG/US Tw2011 - IFM
Nr kat.
OC-IFM017271
Pliki do pobrania - Czujnik temperatury na podczerwień Tw-150KLBM30-KFDKG/US Tw2011 - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
