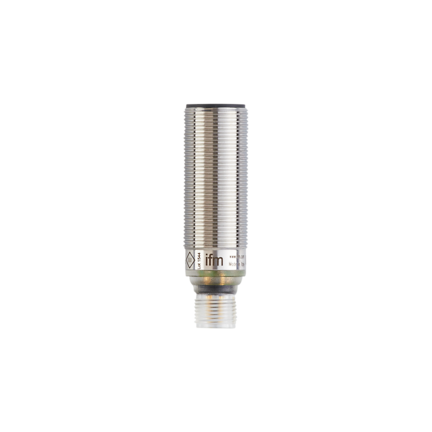

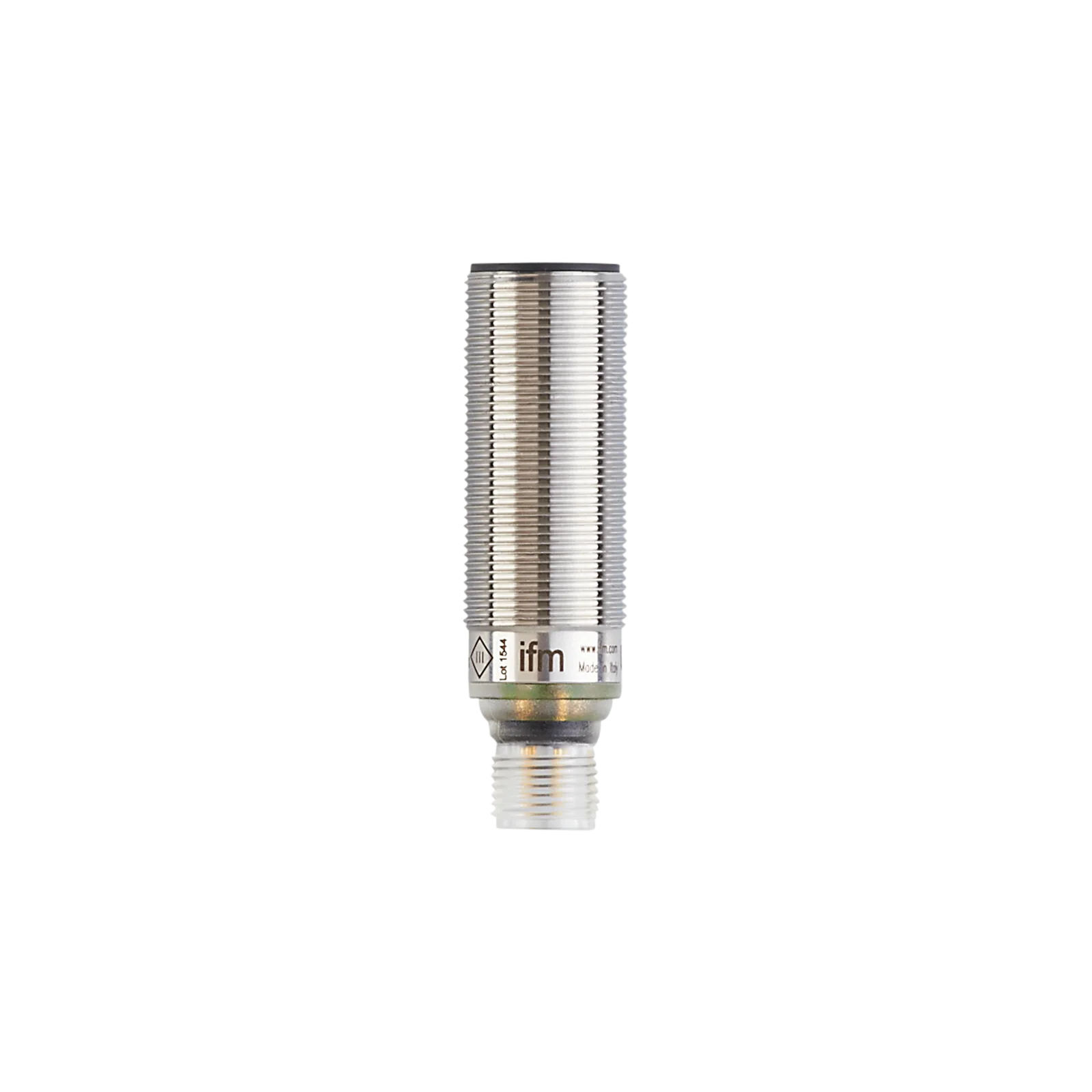

Czujnik ultradźwiękowy UGB00300EOKG/IO-Link/US (UGT524) - IFM
SKU: OC-IFM017412
MPN: UGT524
Producent:
IFM
Cena netto/szt.
904,95 zł
1 113,09 zł
brutto/szt.
.png)
Opis produktu - Czujnik ultradźwiękowy UGB00300EOKG/IO-Link/US (UGT524) - IFM
- Wyjątkowo niewielka konstrukcja do stosowania w ograniczonej przestrzeni
- Programowalna funkcja wyjściowa NO/NC
- Bezdotykowe wykrywanie niezależnie od barwy, przezroczystości czy cech powierzchni obiektu
- Wyraźnie widoczna dioda LED wskazująca stan przełączenia i echo
- Łatwa parametryzacja przez IO-Link
Cechy produktu
| Wykonanie elektryczne | PNP |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Strefa działania[mm] | 40...300; (Obiekt: 200 x 200 mm) |
| Interfejs komunikacyjny | IO-Link |
| Obudowa | Obudowa gwintowana |
| Wymiary[mm] | M18 x 1 / L = 60,5 |
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC; (supply class 2 zgodnie z cULus) |
| Pobór prądu[mA] | < 35 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 0,3 |
| Częstotliwość nośna[kHz] | 300 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1 |
Wejścia
| Wejście synchronizacji | nie |
| Wejście multipleks | nie |
Wyjścia
| Łączna liczba wyjść | 1 |
| Wykonanie elektryczne | PNP |
| Liczba wyjść binarnych | 1 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 100 |
| Częstotliwość przełączania DC[Hz] | 8 |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Strefa działania[mm] | 40...300; (Obiekt: 200 x 200 mm) |
| Strefa martwa[mm] | 40 |
| Kąt apertury[°] | 15; (±2) |
| Maks. odchylenie czujnik / obiekt 90° [°][°] | ± 4 |
Dokładność / odchylenie
| Kompensacja temperatury | tak |
| Histereza[%] | < 1 |
| Dryft punktu przełączania[%] | -2...2 |
| Powtarzalność | <0,7 % |
| Rozdzielczość[mm] | 1 |
| Uwaga | Wskazane wartości są osiągane po czasie rozgrzewania min. 20 minut |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; drugi punkt przełączania; Opóźnienie załączenia i wyłączenia; operacje włączania; funkcja uczenia; tryb światło-włącz/ciemno-włącz |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||||
| IO-Link Revision | 1.1 | ||||||||
| Norma SDCI | IEC 61131-9 | ||||||||
| Profil | Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel | ||||||||
| SIO tryb | tak | ||||||||
| Wymagany typ portu mastera | A | ||||||||
| Min.czas cyklu procesu[ms] | 3,2 | ||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; licznik godzin pracy | ||||||||
| Obsługiwane DeviceID |
| ||||||||
| Uwaga |
|
Warunki pracy
| Temperatura otoczenia[°C] | -20...70 |
| Temperatura składowania[°C] | -30...80 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| ||||||||||
| Odporność na wibracje |
| ||||||||||
| Odporność na wstrząsy |
| ||||||||||
| MTTF[lata] | 202 | ||||||||||
| Dopuszczenie UL |
|

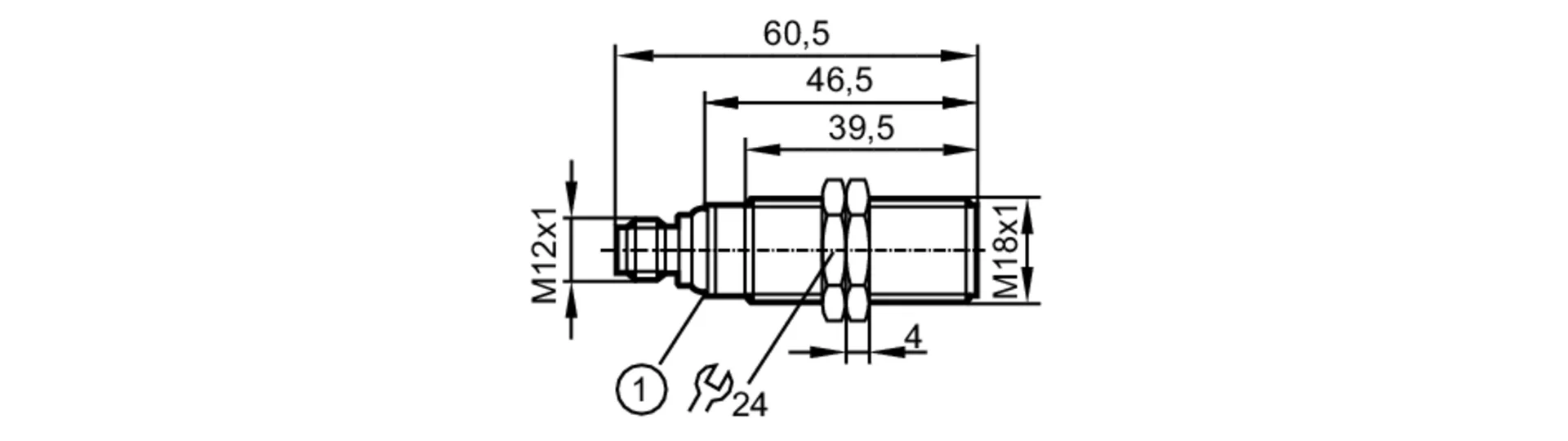

Dane mechaniczne
| Waga[g] | 79,5 |
| Obudowa | Obudowa gwintowana |
| Wymiary[mm] | M18 x 1 / L = 60,5 |
| Opis gwintu | M18 x 1 |
| Materiał | stal nierdzewna (1.4404 / 316L); PA; Epoksydowo-ceramiczna |
| Moment dokręcający[Nm] | 50 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Diagramy i grafiki
| Diagramy i grafiki | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Parametry techniczne - Czujnik ultradźwiękowy UGB00300EOKG/IO-Link/US (UGT524) - IFM
Nr kat.
OC-IFM017412
Pliki do pobrania - Czujnik ultradźwiękowy UGB00300EOKG/IO-Link/US (UGT524) - IFM
- Karta katalogowa Pobierz
