Cena netto/szt.
1 746,00 zł
2 147,58 zł
brutto/szt.
.png)

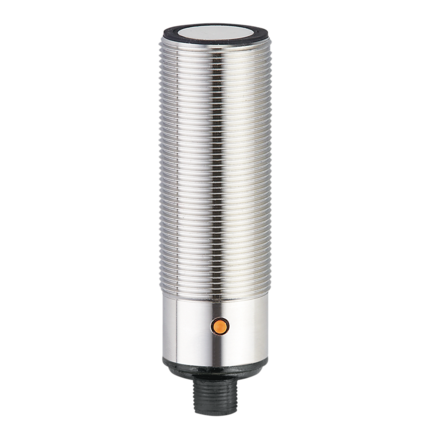

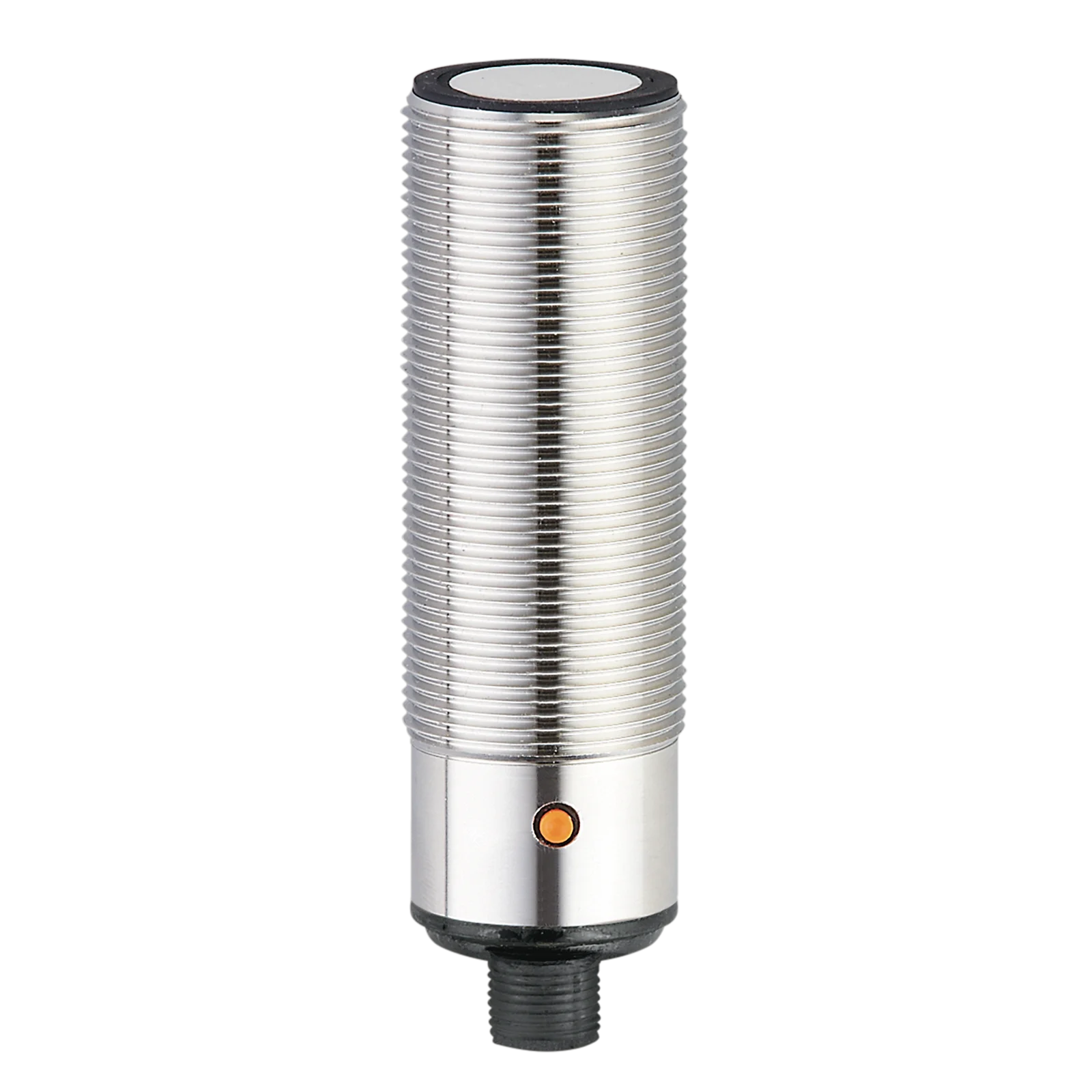

Opis produktu - Czujnik ultradźwiękowy UIA03500F2KG/US (UIT511) - IFM
- Bardzo duży zasięg wykrywania
- Intuicyjne ustawianie zasięgu wykrywania przyciskiem
- Wyraźnie widoczna dioda LED wskazująca stan przełączenia i echo
- Z programowalnym wyjściem przełączającym i skalowalnym wyjściem analogowym
- Bezdotykowe wykrywanie niezależnie od barwy, przezroczystości czy cech powierzchni obiektu
Cechy produktu
| Wykonanie elektryczne | NPN |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Strefa działania[mm] | 250...3500; (Obiekt: 200 x 200 mm) |
| Obudowa | Obudowa gwintowana |
| Wymiary[mm] | M30 x 1,5 / L = 103 |
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC |
| Pobór prądu[mA] | < 30 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 0,3 |
| Częstotliwość nośna[kHz] | 112 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy |
| Wykonanie elektryczne | NPN |
| Liczba wyjść binarnych | 1 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 100 |
| Częstotliwość przełączania DC[Hz] | 1 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście napięciowe[V] | 0...10 |
| Min. rezystancja obciążenia[Ω] | 3000 |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Strefa działania[mm] | 250...3500; (Obiekt: 200 x 200 mm) |
| Strefa martwa[mm] | 250 |
| Kąt apertury[°] | 12; (±2) |
| Maks. odchylenie czujnik / obiekt 90° [°][°] | ± 4 |
Dokładność / odchylenie
| Kompensacja temperatury | tak |
| Histereza[%] | < 3 |
| Dryft punktu przełączania[%] | -5...5 |
| Błąd nieliniowości wyjścia analogowego[%] | <3 |
| Powtarzalność | 1 % |
| Rozdzielczość[mm] | 3 |
| Uwaga | Wskazane wartości są osiągane po czasie rozgrzewania min. 20 minut |
Czasy reakcji
| Czas reakcji[ms] | < 600; (wyjście analogowe) |
Warunki pracy
| Temperatura otoczenia[°C] | -20...70 |
| Temperatura składowania[°C] | -30...80 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| ||||||||||
| Odporność na wibracje |
| ||||||||||
| Odporność na wstrząsy |
| ||||||||||
| MTTF[lata] | 114 | ||||||||||
| Dopuszczenie UL |
|
Dane mechaniczne
| Waga[g] | 225,5 |
| Obudowa | Obudowa gwintowana |

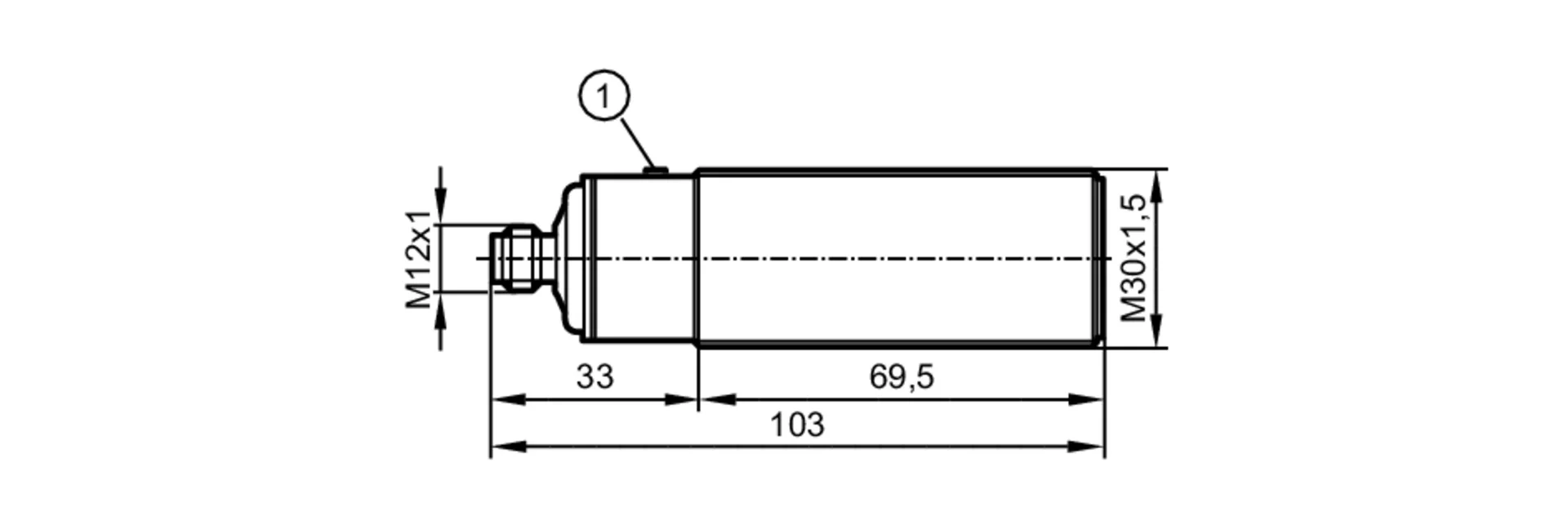

| Wymiary[mm] | M30 x 1,5 / L = 103 |
| Opis gwintu | M30 x 1,5 |
| Materiał | stal nierdzewna (1.4404 / 316L); PA; Epoksydowo-ceramiczna |
| Moment dokręcający[Nm] | 100 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||
| Funkcja uczenia | tak |
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Diagramy i grafiki
| Diagramy i grafiki | |||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Parametry techniczne - Czujnik ultradźwiękowy UIA03500F2KG/US (UIT511) - IFM
Nr kat.
OC-IFM017448
Pliki do pobrania - Czujnik ultradźwiękowy UIA03500F2KG/US (UIT511) - IFM
- Karta katalogowa Pobierz
