Czujnik ultradźwiękowy w pełnej obudowie metalowej UGA401000R2KG/AM/IO/US (UGT305) - IFM

SKU: OC-IFM017387 MPN: UGT305
Producent: IFM
Cena netto/szt. 2 092,50 zł
2 573,78 zł brutto/szt.

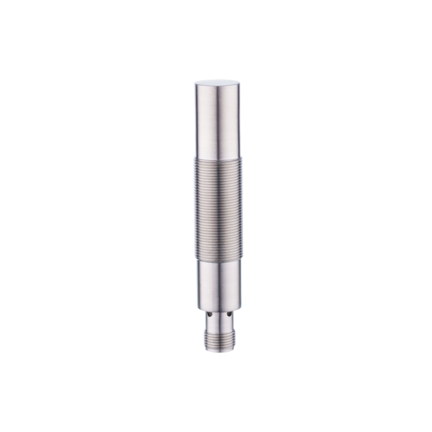

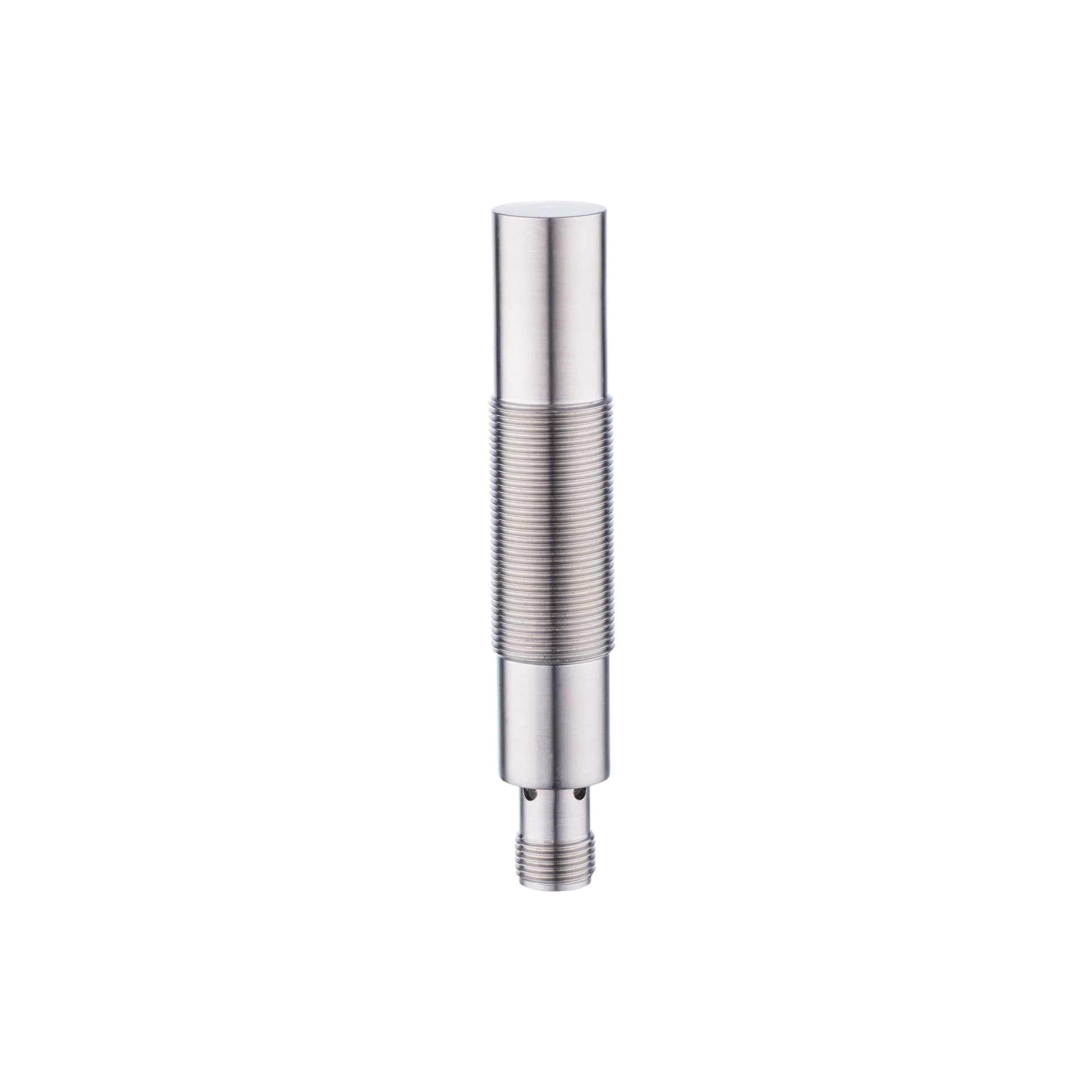

Czujnik ultradźwiękowy w pełnej obudowie metalowej UGA401000R2KG/AM/IO/US (UGT305) - IFM
2 092,50 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik ultradźwiękowy w pełnej obudowie metalowej UGA401000R2KG/AM/IO/US (UGT305) - IFM

  • Ciągłe monitorowanie poziomu i wykrywanie obiektu w trudnym środowisku
  • Odporne na media żrące
  • Długi zasięg
  • Wygodna komunikacja i parametryzacja przez IO-Link
  • Programowalne wyjście przełączające z IO-Link i wyjście analogowe

Cechy produktu

Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Strefa działania[mm]100...1000; (Obiekt: 100 x 100 mm)
Interfejs komunikacyjnyIO-Link
ObudowaObudowa gwintowana

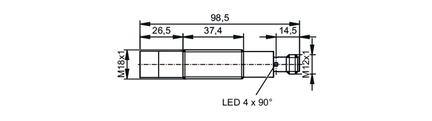

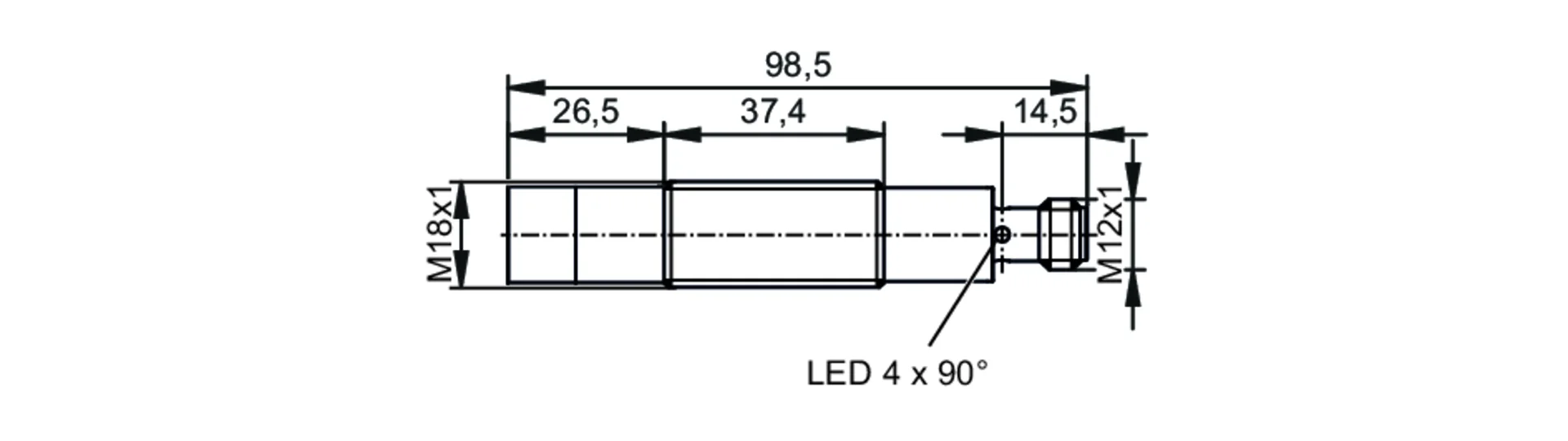

Wymiary[mm]M18 x 1 / L = 98,5

Dane elektryczne

Napięcie zasilania[V]10...30 DC; (Napięcie eksplatacji "supply class 2" zgodnie z cULus)
Pobór prądu[mA]< 50
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]< 0,5
Częstotliwość nośna[kHz]200

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 1; Liczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść2
Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Liczba wyjść binarnych1
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,2
Prąd obciążenia wyjścia przełączającego DC[mA]100
Częstotliwość przełączania DC[Hz]6
Liczba wyjść analogowych1
Analogowe wyjście napięciowe[V]0...10
Min. rezystancja obciążenia[Ω]3000
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Strefa działania[mm]100...1000; (Obiekt: 100 x 100 mm)
Strefa martwa[mm]100
Kąt apertury[°]16; (±1)
Maks. odchylenie czujnik / obiekt 90° [°][°]± 4

Dokładność / odchylenie

Kompensacja temperaturytak
Histereza[%]< 1
Błąd nieliniowości wyjścia analogowego[%]1; (zakresu pomiarowego)
Dryft temperatury± 2 %; (zakresu pomiarowego)
Powtarzalność0,5 %
Rozdzielczość[mm]1
UwagaWskazane wartości są osiągane po czasie rozgrzewania min. 20 minut

Czasy reakcji

Czas reakcji[ms]< 600; (wyjście analogowe)

Software / programowanie

Możliwości parametryzacjihistereza / okno; drugi punkt przełączania; Opóźnienie załączenia i wyłączenia; operacje włączania; funkcja uczenia; tryb światło-włącz/ciemno-włącz

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
Profil
Smart Sensor - SSP 4.1.1Measuring and Switching Sensor, 1 channel
Common - I&DIdentification and Diagnosis
ExtensionSensor control
ExtensionObject detection, switches when value falls below the setpoint
FunctionLocator
FunctionProductURI
SIO trybtak
Wymagany typ portu masteraA
Min.czas cyklu procesu[ms]3,2
Dane procesowe IO-Link (cykliczne)
Funkcjadługość bajtu
wartość procesowa16
status urządzenia4
informacje o przełączaniu binarnym2
Funkcje IO-Link (acykliczne)nazwa przypisana do aplikacji; licznik godzin pracy
Obsługiwane DeviceID
Typ działaniaDeviceID
default1814
Uwaga
Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”

Warunki pracy

Temperatura otoczenia[°C]-20...70
Temperatura składowania[°C]-25...75
OchronaIP 65; IP 67; IP 68; IP 69K

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane3 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 w. cz. przewodzone3 V
EN 55011klasa A
Odporność na wibracje
EN 60068-2-6 Fc(10-55) Hz Amplituda 1mm, Czas 5 min., 30 min. w każdej osi w częstotliwości rezonansowej lub 55 Hz
Odporność na wstrząsy
EN 60068-2-27 Ea30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
MTTF[lata]838
Dopuszczenie UL
Ta-20...70 °C
Typ obudowyType 1
ZasilanieClass 2
Numer ULE174191

Dane mechaniczne

Waga[g]105,6
ObudowaObudowa gwintowana
Wymiary[mm]M18 x 1 / L = 98,5
Opis gwintuM18 x 1
Materiałobudowa: stal nierdzewna (1.4404 / 316L); okno LED: PA
Moment dokręcający[Nm]50

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjścia1 LED, kolor żółty

Akcesoria

Dostarczane elementy
nakrętki zabezpieczające: 2 x M18, stal kwasoodporna
płyty tłumiące: 2, EPDM

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - wtyk

PodłączenieKonektor: 1 x M12; kodowanie: A

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
diagram Diagramy i grafiki
1odległość
2Strefa działania
3wykres włączania / wyłączania
4Obiekt 100 x 100 mm
550% celu w strefie wykrywania
6Punkt przełączania

Parametry techniczne - Czujnik ultradźwiękowy w pełnej obudowie metalowej UGA401000R2KG/AM/IO/US (UGT305) - IFM

Nr kat.
OC-IFM017387

Pliki do pobrania - Czujnik ultradźwiękowy w pełnej obudowie metalowej UGA401000R2KG/AM/IO/US (UGT305) - IFM

  • Karta katalogowa Pobierz
