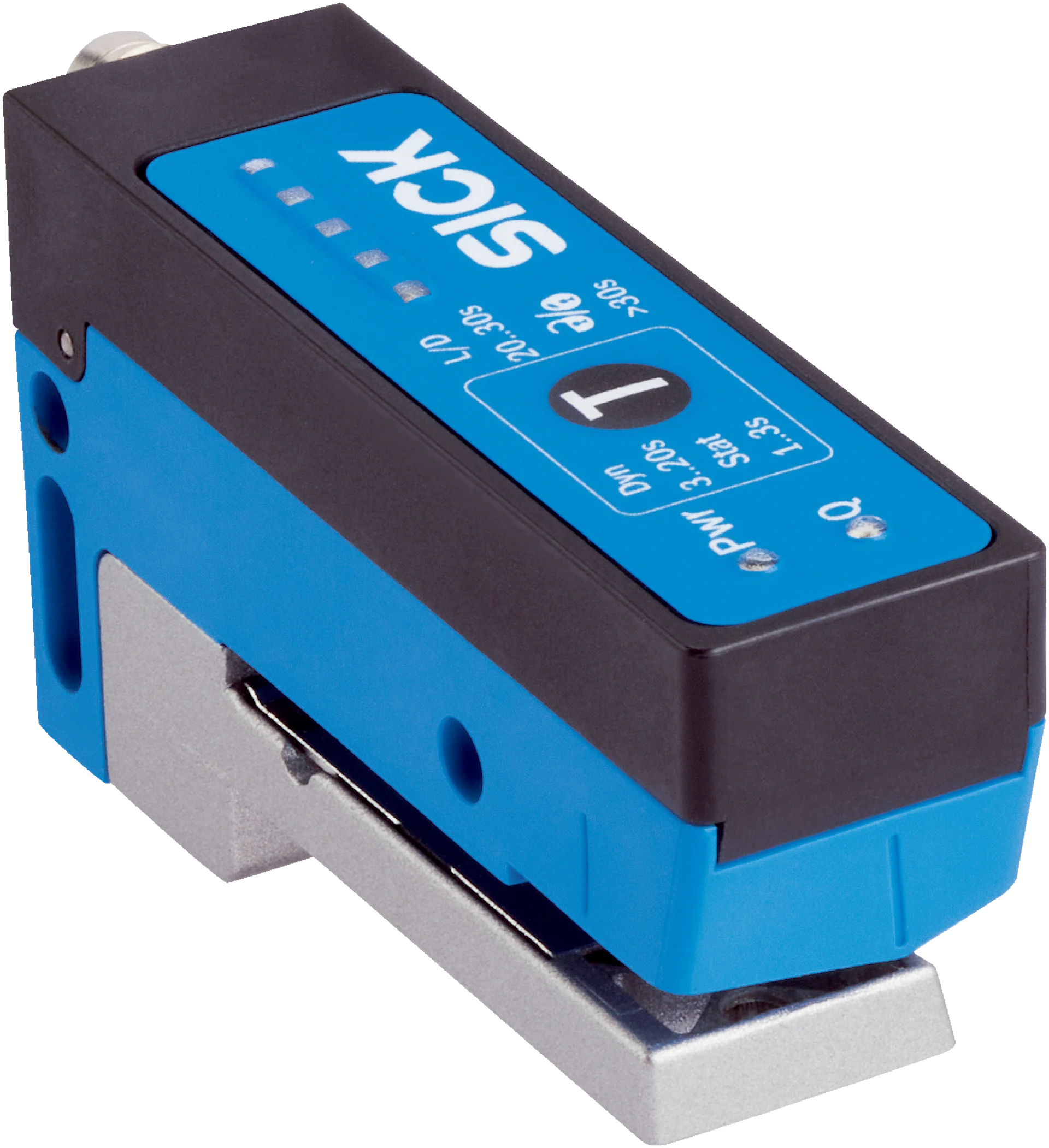

Czujnik widełkowy (6075475) serii UFS - SICK
SICK

Czujnik widełkowy (6075475) serii UFS - SICK

SKU: OC-SICK042990 MPN: 6075475
Producent: SICK
Cena netto/szt. 2 168,49 zł
2 667,24 zł brutto/szt.
Czujnik widełkowy (6075475) serii UFS - SICK
2 168,49 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik widełkowy (6075475) serii UFS - SICK

Cechy

Zasada działania Detekcja ultradźwiękowa
Wymiary (szer. x wys. x głęb.) 20 mm x 37,4 mm x 70 mm
Kształt obudowy Widełkowa
Szerokość widełek 2,6 mm
Głębokość widełek 42,5 mm
Najmniejszy wykrywalny obiekt (MDO)

Wielkość etykiety: 2 mm 1)

Odstęp między etykietami: 1 mm 1)

Wykrywanie etykiet ✔
Rodzaj ustawiania Przycisk Teach-in, Przewód (Uczenie (Teach-in), czułość, aktywny na jasno/ciemno, dynamiczna konfiguracja Teach-in)
Konfiguracja Teach-in

1-punktowa konfiguracja Teach-in

2-punktowe uczenie (Teach-in)

Dynamiczna konfiguracja Teach-in

1) Zależy od grubości etykiety.

Mechanika/elektryka

Napięcie zasilające 10 V DC ... 30 V DC 1)
Tętnienia resztkowe < 10 % 2)
Pobór prądu 50 mA 3)
Częstotliwość przełączania 1,1 kHz 4)
Czas odpowiedzi 440 µs 5)
Jitter 40 µs
Wyjście przełączające NPN
Wyjścia przełączającego (napięcie) NPN: HIGH = U V / LOW ≤ 3 V
Tryb przełączania Załączany na jasno/ciemno
Prąd wyjściowy I maks. 100 mA 6)
Wejście, konfiguracja Teach-in (ET) Teach: U < 2 V: Run: U = 10 V ... < U V
Czas inicjalizacji 100 ms
Typ przyłącza Wtyk M8, 4-biegunowy
Klasa ochrony III 7)
Układy zabezpieczające

Przyłącza U V z zabezpieczeniem przed zmianą polaryzacji

Wyjście Q chronione przed zwarciem

Tłumienie impulsów zakłócających

Stopień ochrony IP65
Masa Ok. 100 g
Materiał obudowy

Zamak

Tworzywo sztuczne wzmocnione włóknami szklanymi

Wskazanie

Zielona dioda LED: wskaźnik stanu

Żółta dioda LED: status wyjścia przełączającego Q

1) Wartości graniczne, z zabezpieczeniem przed zamianą biegunów Praca w sieci chronionej przed zwarciem: maks. 8 A.

2) Nie może być wyższa ani niższa od podanych tolerancji U V .

3) Bez obciążenia.

4) Przy relacji światło/ciemność 1:1.

5) Czas biegu sygnału przy obciążeniu rezystancyjnym.

6) Minimalny prąd wyjściowy 0,3 mA.

7) Napięcie znamionowe DC 50 V.

Interfejs komunikacyjny

IO-Link ✔ , V1.1
Prędkość przesyłania danych COM3 (230,4 kBaud)
Czas cyklu 4 ms
VendorID 26
DeviceID HEX 0x8002A6
DeviceID DEC 8389286
Długość danych procesowych 16 Bit
Struktura danych procesowych A

Bit 0 = sygnał przełączający Q L1

Bit 1 = sygnał przełączający Q L2

Bit 2 = sygnał przełączający Q Int1

Bit 3 = sygnał przełączający Q Int2

Bit 4 = alarm QoR

Bit 5 = operacja uczenia w toku

Bit 6 … 15 = wartość pomiarowa

Wyjście cyfrowe Q 1
Liczba 1

Dane dotyczące otoczenia

Temperatura otoczenia podczas pracy +5 °C ... +55 °C 1)
Temperatura otoczenia podczas przechowywania –20 °C ... +70 °C
Odporność na udary Wg EN 60068-2-27
EMC EN 60947-5-2 2)
Nr pliku UL NRKH.E191603 & NRKH7.E191603

1) Nie zginać przewodu w temperaturze poniżej 0 °C.

2) Czujnik spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) w środowiskach przemysłowych (klasa zabezpieczenia przed zakłóceniami A). W przypadku użycia w lokalach mieszkalnych może on spowodować zakłócenia radiowe.

Smart Task

Oznaczenie Smart Task Logika podstawowa

Rodzaj przyłącza / przyporządkowanie przyłączy

Typ przyłącza Wtyk M8, 4-biegunowy
Przyporządkowanie przyłączy
BN 1 + (L+)
WH 2 MF
BU 3 - (M)
BK 4 Q/C

Certyfikaty

EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
MAR declaration of conformity ✔
China-RoHS ✔
Certyfikat cULus ✔
IO-Link ✔

Klasyfikacje

ECLASS 5.0 27270909
ECLASS 5.1.4 27270909
ECLASS 6.0 27270909
ECLASS 6.2 27270909
ECLASS 7.0 27270909
ECLASS 8.0 27270909
ECLASS 8.1 27270909
ECLASS 9.0 27270909
ECLASS 10.0 27270909
ECLASS 11.0 27270909
ECLASS 12.0 27270909
ETIM 5.0 EC002720
ETIM 6.0 EC002720
ETIM 7.0 EC002720
ETIM 8.0 EC002720
UNSPSC 16.0901 39121528

Parametry techniczne - Czujnik widełkowy (6075475) serii UFS - SICK

Nr kat.
OC-SICK042990

Pliki do pobrania - Czujnik widełkowy (6075475) serii UFS - SICK

  • dataSheet_UFS3-37N417_6075475_pl.pdf Pobierz
