Czujnik wizyjny do rozpoznawania obiektów O2DCRDKG/E1/E2/EF/GM/TB/T/10 (O2D504) - IFM

SKU: OC-IFM012412 MPN: O2D504
Producent: IFM
Cena netto/szt. 6 723,45 zł
8 269,84 zł brutto/szt.
Czujnik wizyjny do rozpoznawania obiektów O2DCRDKG/E1/E2/EF/GM/TB/T/10 (O2D504) - IFM
6 723,45 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik wizyjny do rozpoznawania obiektów O2DCRDKG/E1/E2/EF/GM/TB/T/10 (O2D504) - IFM

  • Łączone sprawdzanie 2D konturów i powierzchni dla najlepszego zapewnienia jakości
  • Złożone algorytmy pokonują nawet najbardziej wymagające zadania
  • Oprogramowanie przyjazne dla użytkownika upraszcza definiowanie zadania sprawdzania wymagań
  • Niezawodne działanie w zmieniających się warunkach oświetlenia
  • Elektryczne ogniskowanie skupia się na szczegółach

Cechy produktu

Rodzaj światłaRGBW
Rozdzielczość obrazu[px]1280 x 960
Maks. częstotliwość odczytu[Hz]40

Aplikacja

KonstrukcjaFiltr polaryzacyjny

Dane elektryczne

Napięcie zasilania[V]18...30 DC
Pobór prądu[mA]< 300; (24V DC typowa)
Maks. obecne zużycie[mA]1100; (18V DC, z przełączonymi wyjściami, karta pamięci aktywna)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Rodzaj światłaRGBW
Długość fali[nm]625; 525; 453
Czujnik obrazumatryca czarno/biała CMOS

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wejść binarnych: 3; Liczba wyjść binarnych: 5

Wejścia

Wyzwalaniezewnętrzne; 24 V PNP/NPN (IEC 61131-2 Typ 3); TCP/IP; EtherNet/IP; wewnętrzne
Liczba wejść binarnych3
Obwód wejść binarnych24 V PNP/NPN; (typ 3 (IEC 61131-2))

Wyjścia

Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Liczba wyjść binarnych5; (konfigurowalne)
Funkcja wyjściakonfigurowalne
Maks. spadek napięcia wyjścia przełączającego DC[V]1
Maks. prąd obciążenia na wyjście[mA]100
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Pole widzenia[mm]
Gwarantowany zasięg działaniaPole widzenia
20038 x 29
30058 x 43
50096 x 72
1000192 x 144
1500288 x 216
2000384 x 288
5000960 x 720
Gwarantowany zasięg działania[mm]> 200
Rozdzielczość obrazu[px]1280 x 960
Typ soczewkiTeleobiektyw
Filtr polaryzacyjny: dostępnytak
Maks. częstotliwość odczytu[Hz]40

Software / programowanie

Możliwości parametryzacjiPoprzez komputer PC z oprogramowaniem ifmVisionAssistant

Interfejsy

Interfejs komunikacyjnyEthernet
Ethernet
Liczba interfejsów Ethernet1
Standard transmisji danych10Base-T; 100Base-TX
Prędkość transmisji10 MBit/s; 100 MBit/s
ProtokółTCP/IP; EtherNet/IP
Ustawienia fabryczne
adres IP: 192.168.0.69
maska podsieci: 255.255.255.0 (Class C)
adres IP bramki: 192.168.0.201
adres MAC: patrz tabliczka znamionowa
Typ użycianastawa parametru; Transmisja danych

Warunki pracy

Temperatura otoczenia[°C]-10...50
Temperatura składowania[°C]-40...70
Maks. wilgotność względna powietrza[%]90; (bez kondensacji)
Maks. wysokość nad poziomem morza[m]4000
OchronaIP 65
Stopień zabrudzenia3

Testy / dopuszczenia

EMC
EN IEC 61000-6-4 radiacja poprzez interferencjeśrodowiska przemysłowe
EN IEC 61000-6-2 odporność na zakłóceniaśrodowiska przemysłowe
Odporność na wstrząsy
EN 60068-2-2750 g 11 ms / niepowtarzalne
EN 60068-2-2740 g 6 ms / powtarzalne
Odporność na wibracje
EN 60068-2-62 g (10 ... 150 Hz)
Bezpieczeństwo fotobiologicznerisk group 2; (EN 62471)
Bezpieczeństwo elektryczne
EN IEC 61010-2-201zasilanie elektryczne tylko za pośrednictwem obwodów PELV
MTTF[lata]57

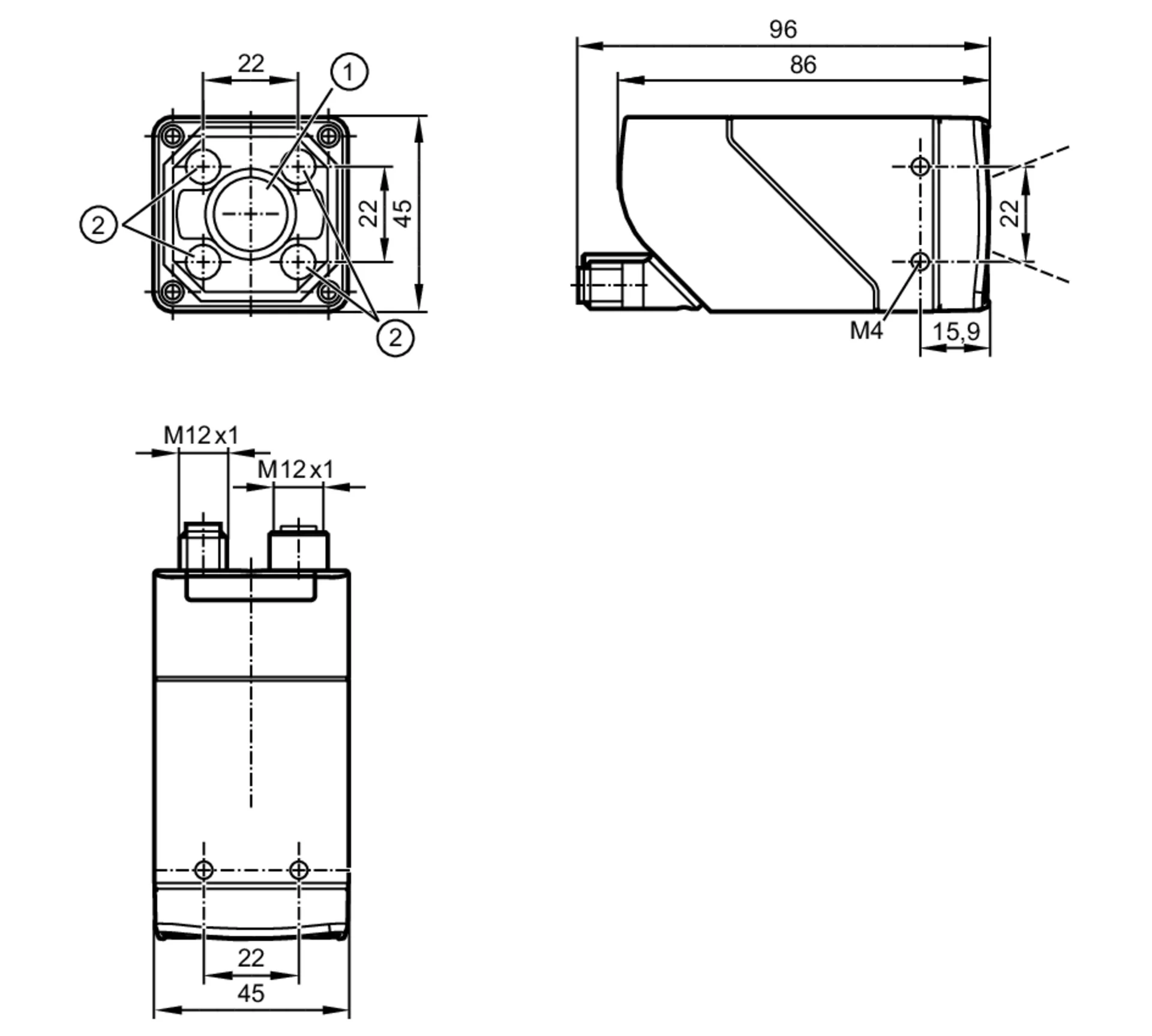

Dane mechaniczne

Waga[g]626,5
Typ montażumontaż śrubowy; (otwór M4 x 7mm)
Wymiary[mm]45 x 45 x 86
Materiałobudowa: cynk odlewany ciśnieniowo malowane proszkowo; szybka przednia: szkło gorilla glass; okno LED: PC; przyciski: POM
Materiał uszczelnieniaFKM
Moment dokręcający[Nm]2,1

Wyświetlacze / elementy robocze

Wyświetlacz
Funkcja2 x LED, kolor zielony
Funkcja2 x LED, kolor żółty
Przycisk wielofunkcyjny2 x LED, kolor zielony/kolor żółty
Elementy wykonawcze
1Przycisk wielofunkcyjny

Akcesoria

Akcesoria (opcjonalne)
Akcesoria montażowe
Szybki ochronne

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - Ethernet

Konektor: 1 x M12; kodowanie: D; Materiał obudowy: stal kwasoodporna; uszczelnienie: FKM

Połączenie elektryczne - zasilanie

Konektor: 1 x M12; kodowanie: A; Materiał obudowy: stal kwasoodporna

Parametry techniczne - Czujnik wizyjny do rozpoznawania obiektów O2DCRDKG/E1/E2/EF/GM/TB/T/10 (O2D504) - IFM

Nr kat.
OC-IFM012412

Pliki do pobrania - Czujnik wizyjny do rozpoznawania obiektów O2DCRDKG/E1/E2/EF/GM/TB/T/10 (O2D504) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
