Czwórniki gwintowane Air-Com to czterodrogowe elementy złączne przeznaczone do wykonywania rozgałęzień instalacji. Konstrukcja czwórnika umożliwia połączenie czterech elementów w jednym punkcie i pozwala utworzyć dwa kierunki rozgałęzienia względem głównej osi instalacji.

Produkty z tej rodziny posiadają cztery gwinty wewnętrzne Rp. Dostępne są różne rozmiary przyłączy, dzięki czemu odpowiedni wariant można dobrać do średnicy oraz parametrów budowanej instalacji.

Cztery przyłącza z gwintami wewnętrznymi Rp

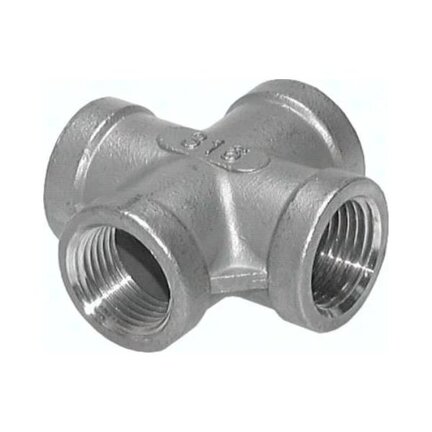

Czwórnik posiada cztery przyłącza gwintowane rozmieszczone w układzie krzyżowym. Wszystkie są gwintami wewnętrznymi, co pozwala podłączyć elementy wyposażone w odpowiednio dobrane gwinty zewnętrzne.

Taka konstrukcja jest przydatna w miejscach, w których instalację trzeba rozprowadzić w kilku kierunkach z jednego punktu. Zamiast budować podobne rozgałęzienie z kilku osobnych kształtek, można zastosować jeden czterodrogowy element.

Gwinty wewnętrzne Rp

Warianty należące do tej rodziny posiadają gwinty wewnętrzne typu Rp. Przy doborze należy zwrócić uwagę nie tylko na nominalny rozmiar przyłącza, ale również na rodzaj gwintu i sposób wykonania połączenia z elementem współpracującym.

Na karcie dostępne są czwórniki w różnych rozmiarach, między innymi Rp 1/8", Rp 1/4", Rp 3/8", Rp 1/2", Rp 3/4" oraz Rp 1". Rodzina obejmuje także większe wykonania.

Przed zakupem należy sprawdzić oznaczenie konkretnego SKU i upewnić się, że wszystkie cztery przyłącza odpowiadają elementom, które mają zostać podłączone.

Do rozgałęziania instalacji w czterech kierunkach

Czwórnik może pełnić funkcję centralnego punktu rozgałęzienia instalacji. Dwa przeciwległe przyłącza mogą tworzyć główny przebieg instalacji, natomiast dwa pozostałe umożliwiają wykonanie dodatkowych odgałęzień.

W zależności od konstrukcji układu do czwórnika można podłączać odpowiednio dobrane przewody, złączki, zawory, elementy pomiarowe oraz inne komponenty wyposażone w kompatybilne przyłącza gwintowane.

Zastosowanie jednego czwórnika może również ograniczyć liczbę dodatkowych adapterów potrzebnych do wykonania bardziej rozbudowanego rozgałęzienia.

Wykonania ze stali nierdzewnej

Rodzina obejmuje czwórniki wykonane ze stali nierdzewnej. Takie wykonanie należy rozpatrywać jako jeden z parametrów doboru elementu do konkretnej instalacji.

Przy wyborze czwórnika należy uwzględnić kompatybilność materiału z medium roboczym, warunki środowiskowe oraz materiały pozostałych elementów tworzących instalację.

Nie należy natomiast zakładać konkretnego gatunku stali nierdzewnej bez sprawdzenia danych wybranego wariantu, jeżeli nie został on jednoznacznie podany w jego specyfikacji.

Ciśnienie robocze należy sprawdzić dla konkretnego wariantu

Nazwa rodziny zawiera określenie „do 25 bar”, jednak wartość ta nie powinna być automatycznie przypisywana każdemu produktowi znajdującemu się na karcie.

Widoczne warianty ze stali nierdzewnej, między innymi Rp 1/4", Rp 3/8", Rp 1/2" oraz Rp 3/4", posiadają w danych produktowych ciśnienie nominalne 16 bar.

Dlatego przy doborze czwórnika do instalacji ciśnieniowej należy zawsze kierować się parametrem PN przypisanym do konkretnego SKU, a nie wyłącznie wartością występującą w nazwie całej rodziny produktowej.

Jak dobrać odpowiedni czwórnik gwintowany?

Podstawowym kryterium jest rozmiar gwintu Rp. Wszystkie elementy, które mają zostać podłączone do czwórnika, muszą posiadać odpowiednio dobrane przyłącza.

Przed wyborem konkretnego wariantu należy sprawdzić przede wszystkim:

• rozmiar gwintów wewnętrznych Rp,
• rodzaj gwintów współpracujących elementów,
• materiał wykonania czwórnika,
• ciśnienie nominalne konkretnego wariantu,
• zgodność materiału z medium roboczym,
• temperaturę występującą w instalacji,
• sposób uszczelnienia połączeń gwintowanych,
• parametry wszystkich elementów podłączanych do czterech przyłączy,
• ilość miejsca potrzebnego do wykonania i późniejszego serwisowania połączeń.

Czwórnik czy trójnik – kiedy zastosować czwórnik?

Czwórnik jest przydatny wtedy, gdy w jednym miejscu potrzebne są cztery kierunki połączenia. Jeżeli instalacja ma jedynie pojedyncze odgałęzienie od głównego przewodu, wystarczający może być trójnik. Czwórnik pozwala natomiast wykonać dwa przeciwległe odgałęzienia w jednym punkcie.

Może to uprościć konstrukcję układu i ograniczyć liczbę zastosowanych kształtek. Ostateczny wybór powinien jednak wynikać z wymaganej geometrii instalacji, dostępnej przestrzeni oraz warunków przepływu.

Zastosowanie czwórników gwintowanych

Czwórniki mogą być wykorzystywane do budowy i rozgałęziania instalacji pneumatycznych, układów sprężonego powietrza oraz innych odpowiednio dobranych instalacji przemysłowych.

Mogą znaleźć zastosowanie między innymi w instalacjach maszyn i urządzeń, układach rozdziału medium oraz konstrukcjach, w których kilka elementów musi zostać podłączonych w jednym punkcie.

W przypadku zastosowania z innymi mediami należy wcześniej zweryfikować zgodność materiałową czwórnika oraz wszystkich pozostałych komponentów z konkretnym medium i rzeczywistymi warunkami pracy.

Najważniejsze cechy czwórników gwintowanych Air-Com

• czterodrogowa konstrukcja krzyżowa,
• cztery przyłącza z gwintami wewnętrznymi,
• gwinty typu Rp,
• 12 wariantów dostępnych w rodzinie produktowej,
• różne rozmiary przyłączy,
• wykonania ze stali nierdzewnej,
• możliwość wykonania dwóch odgałęzień w jednym punkcie instalacji,
• ciśnienie nominalne zależne od konkretnego wariantu,
• widoczne warianty nierdzewne o PN 16 bar.

Montaż czwórnika gwintowanego

Przed rozpoczęciem montażu należy sprawdzić stan wszystkich czterech gwintów oraz zgodność przyłączy współpracujących elementów. Gwinty powinny być czyste i wolne od uszkodzeń.

Sposób uszczelnienia połączeń należy dobrać odpowiednio do rodzaju gwintów, medium oraz warunków pracy instalacji. Wszystkie cztery połączenia powinny być wykonane zgodnie z wymaganiami zastosowanych elementów.

Podczas montażu należy również uwzględnić obciążenia mechaniczne działające na korpus czwórnika. Podłączone elementy nie powinny powodować niepożądanych naprężeń wynikających z niewłaściwego ustawienia lub prowadzenia instalacji.

Po zakończeniu montażu, a przed rozpoczęciem normalnej eksploatacji instalacji ciśnieniowej, należy sprawdzić prawidłowość wykonania wszystkich połączeń oraz ich szczelność.

Parametry całej instalacji

Dopuszczalne ciśnienie kompletnego układu nie wynika wyłącznie z parametrów czwórnika. Należy uwzględnić również złączki, przewody, armaturę, uszczelnienia oraz wszystkie pozostałe elementy podłączone do jego czterech przyłączy.

Parametry pracy kompletnego układu ogranicza element o najniższym dopuszczalnym ciśnieniu lub zakresie temperatury. Dlatego przed uruchomieniem instalacji należy zweryfikować parametry wszystkich współpracujących komponentów.

W przypadku tej rodziny szczególnie ważne jest sprawdzenie ciśnienia nominalnego konkretnego czwórnika, ponieważ wartość „do 25 bar” znajdująca się w nazwie grupy nie odpowiada automatycznie parametrom każdego dostępnego wariantu.
