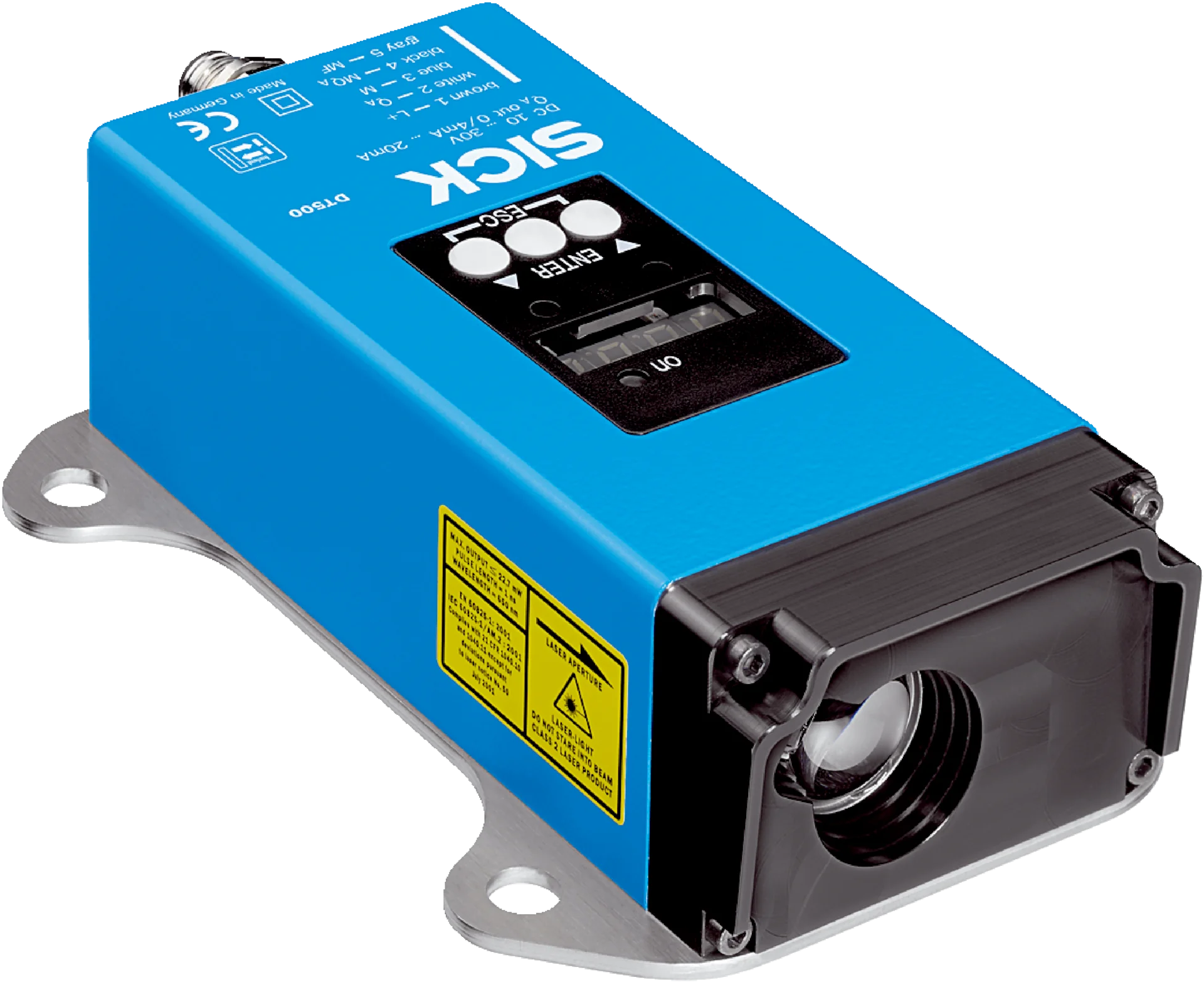

Dalmierz laserowy (1040468) serii Dx500 - SICK
SICK

Dalmierz laserowy (1040468) serii Dx500 - SICK

SKU: OC-SICK003754 MPN: 1040468
Producent: SICK
Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:
[email protected]
+48 71 799 45 81
Zapisz na liście
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Dalmierz laserowy (1040468) serii Dx500 - SICK

Mechanika/elektryka

Napięcie zasilające U v

DC 10 V ... 30 V, zabezpieczenie przed zamianą biegunów

U V ≥ DC 24 V dla urządzeń z ogrzewaniem

Tętnienia resztkowe 5 V ss 1)
Pobór mocy Typ. 3 W
Czas inicjalizacji 500 ms
Materiał obudowy Metal (Odlew ciśnieniowy ze stopu aluminium)
Materiał szybki przedniej Szkło
Typ przyłącza Wtyk, M12, 8-biegunowy
Masa 1.000 g
Wymiary (szer. x wys. x głęb.) 69 mm x 50 mm x 153 mm
Stopień ochrony IP65
Klasa ochrony II 2)

1) Nie może być wyższa ani niższa od podanych tolerancji U V .

2) Napięcie znamionowe DC 32 V.

Charakterystyka bezpieczeństwa technicznego

MTTF D 101 lat(a)
DC avg 0%

Wydajność

Zakres pomiarowy od ... do:

0,2 m ... 30 m, Współczynnik remisji 90% 1) 2)

0,8 m ... 15 m, Współczynnik remisji 6% 1) 2)

Obiekt pomiaru Obiekty naturalne
Rozdzielczość ≤ 0,1 mm
Powtarzalności 1 mm 3) 4)
Dokładność pomiaru ± 3 mm
Czas odpowiedzi 250 ms
Czas odpowiedzi 250 ms
Nadajnik światła Laser, czerwony 5)
widzialne światło czerwone
Klasa lasera 2, odpowiada normie 21 CFR 1040.10 i 1040.11 z wyjątkiem odstępstw w zakresie “Laser Notice No. 50” z 24 czerwca 2007 r. (IEC 60825-1:2014, EN 60825-1:2014)
Standard. rozmiar plamki świetlnej (odległość)

10 mm (przy 7 m)

45 mm (przy 30 m)

100 mm (przy 70 m)

1) Przy świetle wewnętrznym maks. 1 klux (światło równomierne).

2) Jednoznaczne określenie tylko do 150 m.

3) Współczynnik remisji 6% ... 90%.

4) Błąd statyczny 1 σ.

5) Średnia żywotność 50 000 godz. przy T U = +25 °C.

Interfejsy

CAN ✔
Uwaga Layer 2
Wejście wielofunkcyjne (MF) PNP 1) 2)
Wejście sygnału Laser-off > 12 V

1) Patrz funkcja wejścia MF.

2) HIGH = UV - (< 2 V) / LOW = < 2 V; active HIGH.

Dane dotyczące otoczenia

Kompatybilność elektromagnetyczna (EMC)

EN 61000-6-2, EN 55011

EN 60947-5-7: 2003-9

Temperatura otoczenia podczas pracy

–10 °C ... +45 °C

–10 °C ... +75 °C, Praca z chłodzoną obudową

Temperatura otoczenia podczas przechowywania –25 °C ... +75 °C
Dryft temperaturowy Typ. 0,05 mm/K
Typ. odporność na światło zewnętrzne ≤ 3.000 lx
Odporność mechaniczna

Udar: (EN 600 68-2-27 / –2-29)

Sinus: (EN 600 68-2-6)

Szum: (EN 600 68-2-64)

Certyfikaty

EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
MAR declaration of conformity ✔
China-RoHS ✔
Certyfikat EAC / DoC ✔

Klasyfikacje

ECLASS 5.0 27270801
ECLASS 5.1.4 27270801
ECLASS 6.0 27270801
ECLASS 6.2 27270801
ECLASS 7.0 27270801
ECLASS 8.0 27270801
ECLASS 8.1 27270801
ECLASS 9.0 27270801
ECLASS 10.0 27270801
ECLASS 11.0 27270801
ECLASS 12.0 27270916
ETIM 5.0 EC001825
ETIM 6.0 EC001825
ETIM 7.0 EC001825
ETIM 8.0 EC001825
UNSPSC 16.0901 41111613

Parametry techniczne - Dalmierz laserowy (1040468) serii Dx500 - SICK

Nr kat.
OC-SICK003754

Pliki do pobrania - Dalmierz laserowy (1040468) serii Dx500 - SICK

  • dataSheet_DT500-A123_1040468_pl.pdf Pobierz

Adres producenta/dystrybutora

SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
