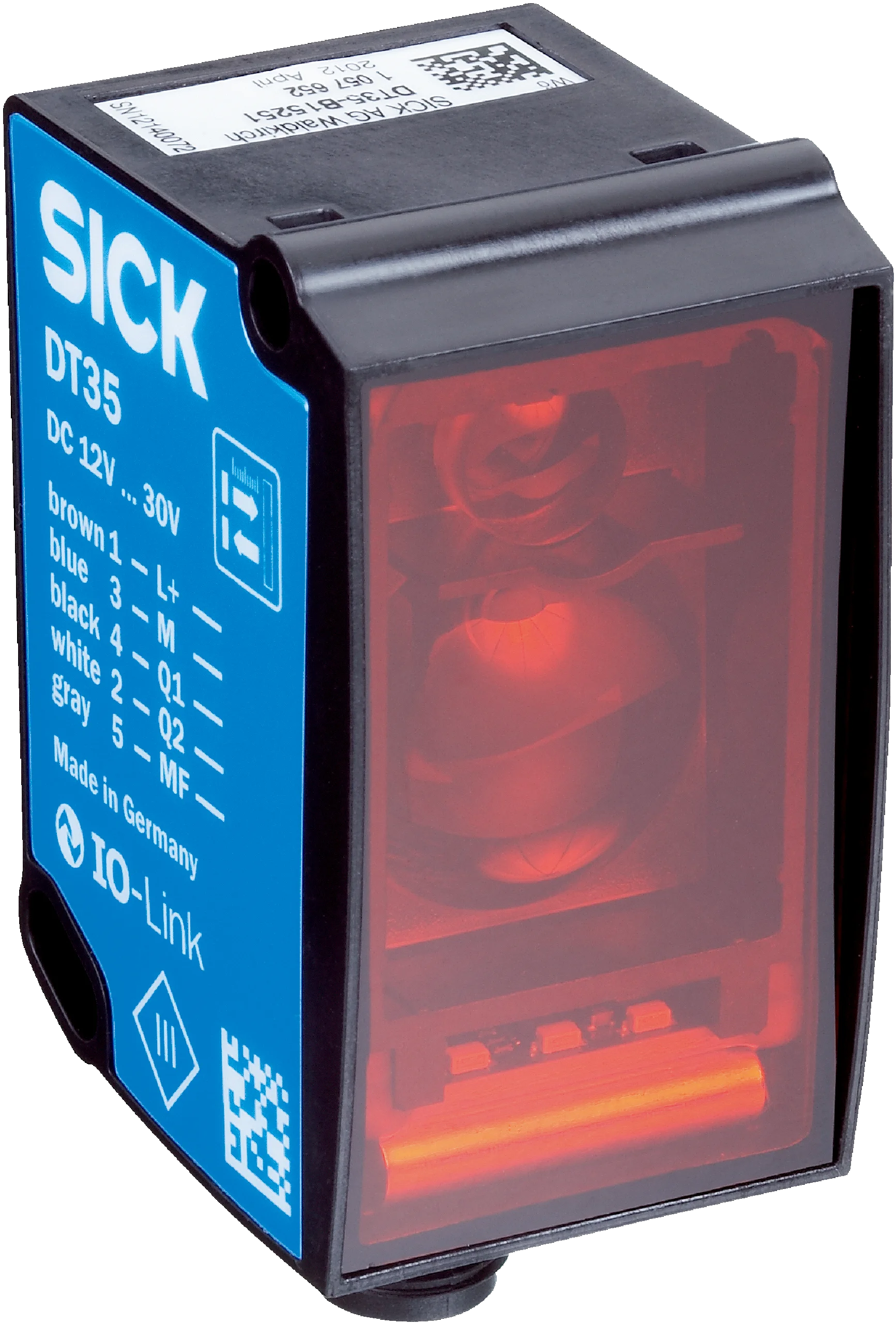

Opis produktu - Dalmierz laserowy (1057654) serii Dx35 - SICK
Mechanika/elektryka
| Napięcie zasilające U v | DC 12 V ... 30 V 1) 2) |
| Tętnienia resztkowe | ≤ 5 V ss 3) |
| Pobór mocy | ≤ 1,7 W 4) |
| Czas inicjalizacji | ≤ 500 ms |
| Czas nagrzewania | ≤ 20 min |
| Materiał obudowy | Tworzywo sztuczne (ABS/PC) |
| Materiał szybki przedniej | Tworzywo sztuczne (PMMA) |
| Typ przyłącza | Wtyk, M12, 5-biegunowy |
| Wskazanie | LEDs |
| Masa | 65 g |
| Wymiary (szer. x wys. x głęb.) | 32 mm x 58,67 mm x 42,7 mm |
| Stopień ochrony | IP65 IP67 |
| Klasa ochrony | III |
1) Wartości graniczne, z zabezpieczeniem przed zamianą biegunów Praca w sieci chronionej przed zwarciem: maks. 8 A.
2) Przy wykorzystaniu IO-Link: Uv > 18 V.
3) Nie może być wyższa ani niższa od podanych tolerancji U V .
4) Bez obciążenia, przy +20°C.
Charakterystyka bezpieczeństwa technicznego
| MTTF D | 101 lat(a) |
Wydajność
| Zakres pomiarowy od ... do: | 50 mm ... 12.000 mm, Współczynnik remisji 90% 1) 2) 50 mm ... 5.300 mm, 18% remisja 50 mm ... 3.100 mm, Współczynnik remisji 6% |
| Obiekt pomiaru | Obiekty naturalne |
| Rozdzielczość | 0,1 mm |
| Powtarzalności | ≥ 0,5 mm 2) 3) |
| Dokładność pomiaru | Typ. ± 10 mm 4) |
| Czas odpowiedzi | 4,5 ms ... 192,5 ms, 4,5 ms / 12,5 ms / 24,5 ms / 48,5 ms / 192,5 ms 5) 6) |
| Częstotliwość przełączania | 166 Hz/50 Hz/25 Hz/12 Hz/3 Hz 5) 6) |
| Czas odpowiedzi | 2 ms ... 64 ms, 2 ms/4 ms/8 ms/16 ms/64 ms 5) 7) |
| Nadajnik światła | Laser, czerwony 8) widzialne światło czerwone |
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014) |
| Standard. rozmiar plamki świetlnej (odległość) | 15 mm x 15 mm (przy 2 m) |
| Funkcja dodatkowa | Ustawiana prędkość: Super Fast ... Super Slow, Tryby przełączania: odległość od obiektu (DtO) / okno przełączania / obiekt pomiędzy czujnikiem a tłem (ObSB), Wyjście cyfrowe z funkcją uczenia i inwersji, Wejście wielofunkcyjne: laser wył. / zewnętrzny sygnał Teach-in / dezaktywowane, Przywracanie ustawień fabrycznych |
| Średnia trwałość użytkowa lasera (przy 25°C) | 100.000 h |
1) Przy ustawieniu prędkości Slow.
2) Patrz charakterystyki powtarzalności.
3) Odpowiada 1 σ.
4) Współczynnik remisji 6% ... 90%.
5) W zależności od ustawionej prędkości: Super Fast ... Super Slow.
6) Wprowadzanie obiektu do obszaru pomiarowego z boku.
7) Stała zmiana odstępu od obiektu w zakresie pomiarowym.
8) Długość fali: 658 nm; maks. moc: 250 mW; długość impulsu: 3 ns; współczynnik impulsu: 1/500.
Interfejsy
| ||||||||||
| ||||||||||
| Wejście wielofunkcyjne (MF) | 1 x 3) | |||||||||
| Histereza | 0 mm ... 11.950 mm 4) |
1) Wyjście Q chronione przed zwarciem.
2) Spadek napięcia < 3 V.
3) Czas odpowiedzi ≤ 60 ms.
4) Możliwość ustawienia przez IO-Link.
Dane dotyczące otoczenia
| Temperatura otoczenia podczas pracy | –30 °C ... +55 °C, U v ≤ 24 V |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C |
| Maks. wzgl. wilgotność powietrza (bez kondensacji) | ≤ 95 % |
| Odporność na drgania | EN 60068-2-6, EN 60068-2-64 |
| Odporność na wstrząsy | EN 60068-2-27 |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
| certyfikat cTUVus | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270801 |
| ECLASS 5.1.4 | 27270801 |
| ECLASS 6.0 | 27270801 |
| ECLASS 6.2 | 27270801 |
| ECLASS 7.0 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 8.1 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 10.0 | 27270801 |
| ECLASS 11.0 | 27270801 |
| ECLASS 12.0 | 27270916 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| UNSPSC 16.0901 | 41111613 |
Parametry techniczne - Dalmierz laserowy (1057654) serii Dx35 - SICK
Nr kat.
OC-SICK006867
Pliki do pobrania - Dalmierz laserowy (1057654) serii Dx35 - SICK
- dataSheet_DS35-B15521_1057654_pl.pdf Pobierz
