Opis produktu - Dalmierz laserowy OGDLFCKG/IO-LINK/US (OGD250) - IFM
- Mała kompaktowa konstrukcja ze standardowym gwintem M18 i technologią pomiaru czasu przelotu światla PMD
- pomiar z milimetrową dokładnością i monitorowanie odległości w trakcie procesu produkcji
- Zasięg niezależny od barwy
- Jednoczesne sygnały odległości i refleksyjności w celu poprawy stabilności procesu
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Cechy produktu
| Rodzaj światła | światło czerwone |
| Klasa ochrony laserowej | 1 |
| Obudowa | prostopadłościan z gwintem M18 |
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC; (supply class 2 zgodnie z cULus) |
| Pobór prądu[mA] | 45; (24 V) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Rodzaj światła | światło czerwone |
| Długość fali[nm] | 650 |
Wejścia
| Wejścia | Laser włączony / wyłączony |
Wyjścia
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) |
| Funkcja wyjścia | 2 x normalnie otwarte / normalnie zamknięte; (parametryzowalna) |
| Maks. prąd obciążenia na wyjście[mA] | 100 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
| Tryb pracy: FINE | |
|---|---|
| Częstotliwość przełączania DC[Hz] | 20 |
| Tryb pracy: STD | |
|---|---|
| Częstotliwość przełączania DC[Hz] | 40 |
| Tryb pracy: FAST | |
|---|---|
| Częstotliwość przełączania DC[Hz] | 60 |
Strefa działania
| Maks. średnica plamki światła[mm] | 5 |
| Rozmiary plamki światlnej odnoszą się do | dla maksymalnego zasięgu |
| Tłumienie tła[m] | < 20 |
Zakres pomiaru / nastaw
| Ustawianie zakresu refleksyjności obiektu[%] | 6...900; (współczynnik odbicia; 6 % czarny papier; 100 % biały papier) |
| Tryb pracy: FINE | |
|---|---|
| Zakres pomiarowy[m] | 0,05...2 |
| Częstotliwość próbkowania[Hz] | 60 |
| Tryb pracy: STD | |
|---|---|
| Zakres pomiarowy[m] | 0,05...2 |
| Częstotliwość próbkowania[Hz] | 120 |
| Tryb pracy: FAST | |
|---|---|
| Zakres pomiarowy[m] | 0,05...1 |
| Częstotliwość próbkowania[Hz] | 180 |
Software / programowanie
| Możliwości parametryzacji | Odległość / refleksyjność; histereza / okno; modulacja sekwencyjna zapobiegająca wzajemnym zakłóceniom pomiędzy maksymalnie 5-ma podobnymi urządzeniami; Sensitivität |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||||||||||
| IO-Link Revision | 1.1.3 | ||||||||||||||
| Norma SDCI | IEC 61131-9 | ||||||||||||||
| Profil |
| ||||||||||||||
| SIO tryb | tak | ||||||||||||||
| Wymagany typ portu mastera | A | ||||||||||||||
| Min.czas cyklu procesu[ms] | 5 | ||||||||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||||||||
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; licznik godzin pracy; licznik cykli przełączania | ||||||||||||||
| Obsługiwane DeviceID |
| ||||||||||||||
| Uwaga |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...55 | ||
| Uwaga dot. temperatury otoczenia |
| ||
| Temperatura składowania[°C] | -30...80 | ||
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| ||||||||
| Klasa ochrony laserowej | 1 | ||||||||
| Uwagi dotyczące ochrony lasera |
| ||||||||
| MTTF[lata] | 319 | ||||||||
| Dopuszczenie UL |
|

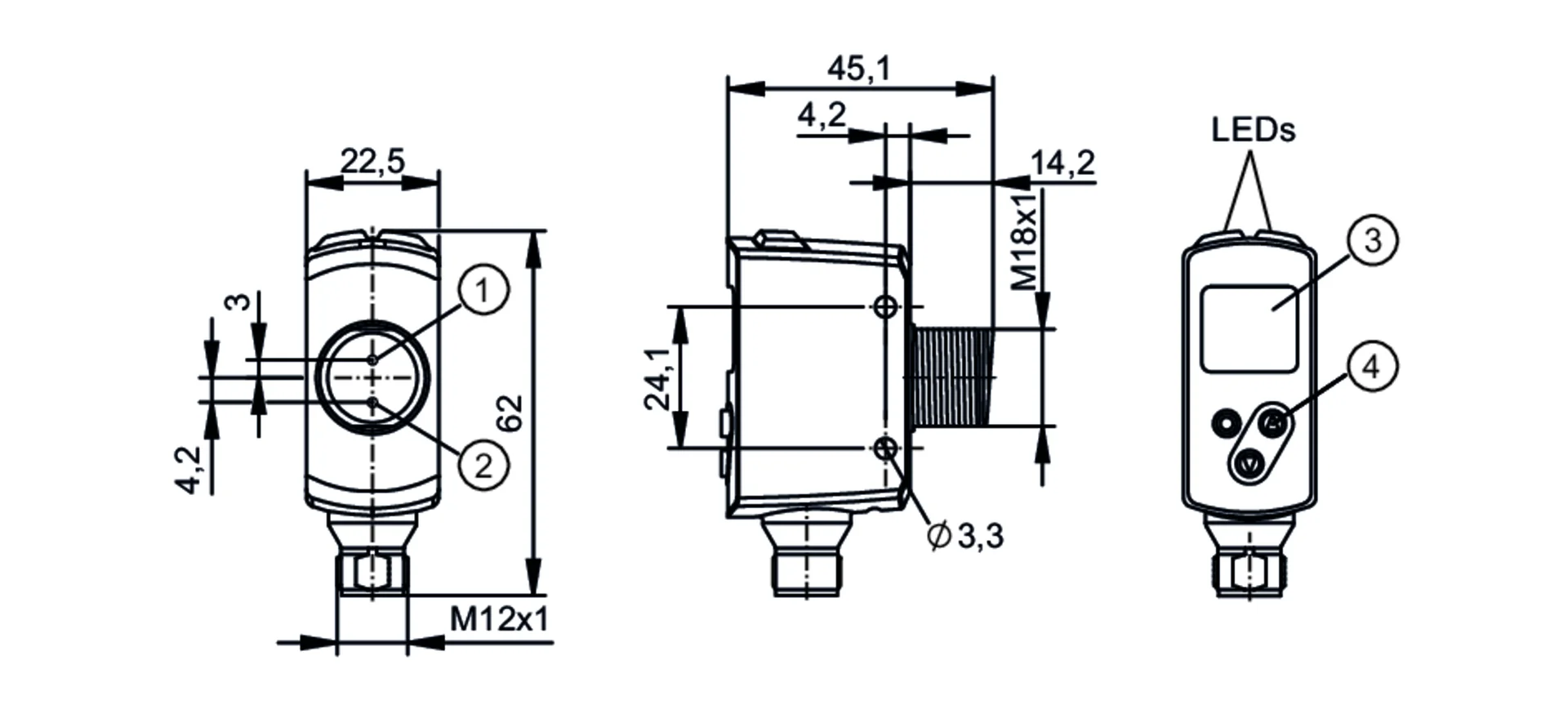

Dane mechaniczne
| Waga[g] | 52,06 |
| Obudowa | prostopadłościan z gwintem M18 |
| Wymiary[mm] | 61,7 x 22,5 x 45,2 |
| Opis gwintu | M18 x 1 |
| Materiał | obudowa: PPSU; ABS; PMMA; PBT / PC; EPDM; szybka przednia: PMMA |
| Umiejscowienie soczewki | soczewki z boku |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| |||
| Elementy wykonawcze |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - wtyk
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Diagramy i grafiki
| Diagramy i grafiki | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Wykres histerezy do pomiaru odległości / tryb pracy: FINE |
|
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Wykres histerezy do pomiaru odległości / tryb pracy: STD |
|
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Wykres histerezy do pomiaru odległości / tryb pracy: FAST |
|
| Diagramy i grafiki | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
| Diagramy i grafiki | |
|---|---|
| krzywa histerezy dla refleksyjności obiektu |
Inne dane
| Parametr | Zakres ustawień | Ustawienia fabryczne |
| SEL1 | Dist / Refl | Dist |
| OU1 | Hno, Hnc, Fno, Fnc.OFF | Hno |
| SP1 [mm] | 50...2000 | 1000 |
| SP1 [%] | 6...900 | 10 |
| nSP1 [mm] | 50...2000 | 900 |
| FSP1 [cm] | 50...2000 | 1100 |
| SF1 [mm] | 10...500 | 50 |
| bSP1 [%] | 6...900 | 40 |
| dSP1 [%] | 6...900 | 30 |
| SF1 [%] | 1...100 | 10 |
| dS1 [s] | 0…0,1…5 | 0 |
| dr1 [s] | 0…0,1…5 | 0 |
| SEL2 | Dist / Refl | Dist |
| OU2 | Hno, Hnc, Fno, Fnc, OFF | Hno |
| SP2 [mm] | 50…2000 | 2000 |
| SP2 [%] | 6…900 | 6 |
| nSP2 [mm] | 50…2000 | 1800 |
| FSP2 [mm] | 50…2000 | 2000 |
| SF2 [mm] | 10…500 | 50 |
| bSP2 [%] | 6…900 | 20 |
| dSP2 [%] | 6…900 | 10 |
| SF2 [%] | 1…100 | 10 |
| dS2 [s] | 0…0,01...5 | 0 |
| dr2 [s] | 0…0,01...5 | 0 |
| dSO [s] | 0…0,01...5 | 0,1 |
| diS | On / OFF | On |
| colr | rEd; GrEn; r1ou; G1ou; r2ou; G2ou; r-12; G-ou | G1ou |
| P-n | PNP,NPN | PNP |
| OPEr (operating mode) | FINE,STD, FAST | FINE |
| SEQ | auto; S1...S5 | auto |
| CMPT | 250 / 580 / 581 / 585 / 586 / 592 / 593 / 596 / 597 / 582 / 583 | 250 |
powtarzalność: ± 3 σ
| Tryb pracy: FINE | Powtarzalność mierzonych wartości | |
| Odległość | biały (90% reemisji) | czarny (6 % reemisji) |
| 50...300 | ± 2 mm | ± 3 mm |
| 300...500 | ± 2 mm | ± 3 mm |
| 500...1000 | ± 3 mm | ± 5 mm |
| 1000...2000 | ± 5 mm | ± 8 mm |
| Tryb pracy: STD | Powtarzalność mierzonych wartości | |
| 50...300 | ± 4 mm | ± 5 mm |
| 300...500 | ± 4 mm | ± 5 mm |
| 500...1000 | ± 4 mm | ± 5 mm |
| 1000...2000 | ± 8 mm | ± 15 mm |
| Tryb pracy: FAST | Powtarzalność mierzonych wartości | |
| 50...300 | ± 5 mm | ± 8 mm |
| 300...500 | ± 5 mm | ± 8 mm |
| 500...1000 | ± 5 mm | ± 19 mm |
| 1000...2000 | ± 10 mm | - |
| Tryb pracy: FINE / STD / FAST | Powtarzalność mierzonych wartości | |
| współczynnik odbicia | ||
| 6 % | ± 3 % | |
| 50 % | ± 5 % | |
| 90 % | ± 8 % |
| Wartości podane dla | |
| Obce światło na obiekcie | < 10 klx |
| stałe warunki otoczenia | 23 °C / 960 hPa |
| minimalny czas włączania w minutach | 15 |
Parametry techniczne - Dalmierz laserowy OGDLFCKG/IO-LINK/US (OGD250) - IFM
Nr kat.
OC-IFM013209
Pliki do pobrania - Dalmierz laserowy OGDLFCKG/IO-LINK/US (OGD250) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
