Cena netto/szt.
971,10 zł
1 194,45 zł
brutto/szt.
.png)

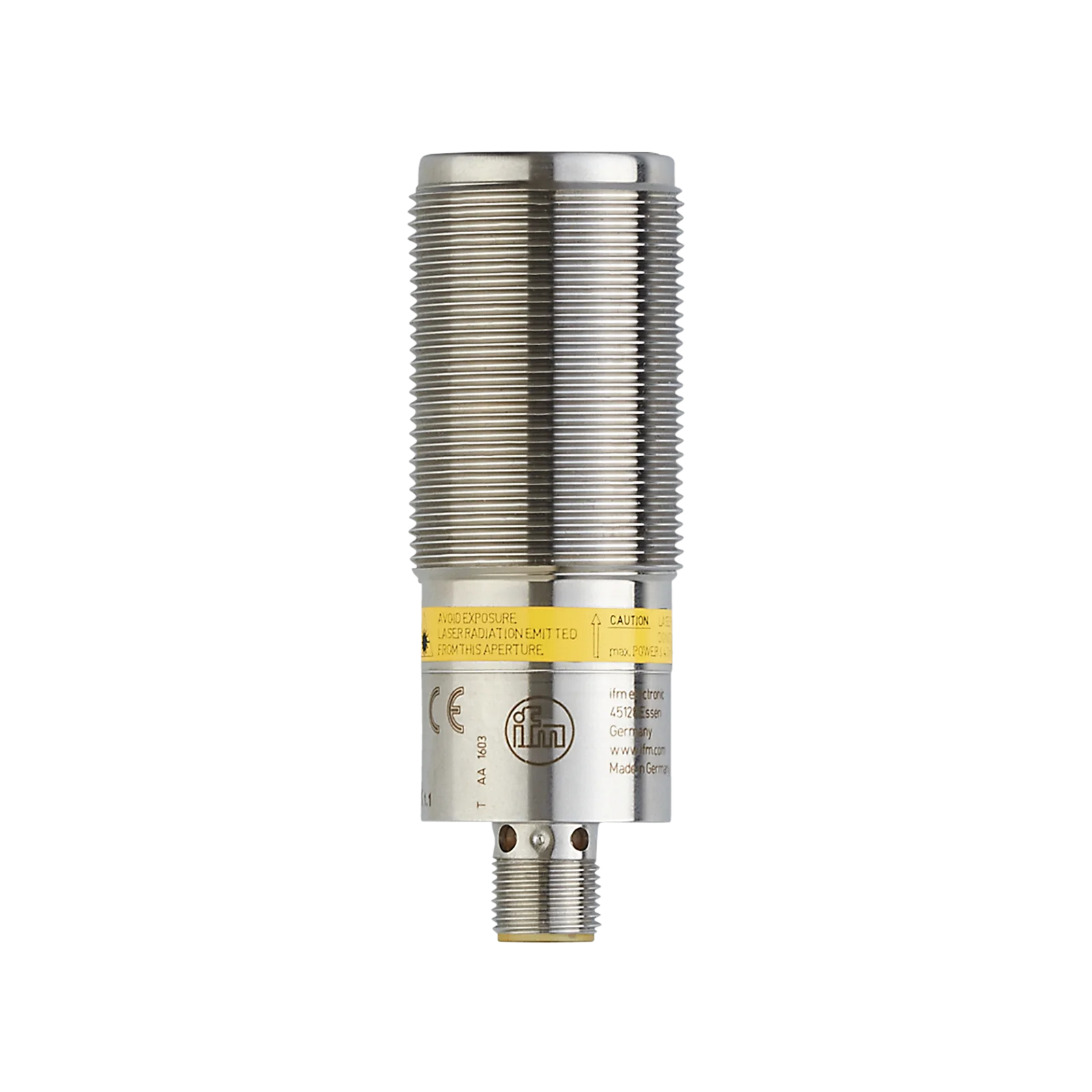

Opis produktu - Dalmierz laserowy OIDLCPKG/US (OID204) - IFM
- Bardzo długi zasięg dzięki pomiarowi czasu przelotu
- Niezawodna eliminacja tła i wykrywanie niezależnie od koloru
- Wytrzymała obudowa ze stali nierdzewnej
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Wygodna komunikacja przez IO-Link
Cechy produktu
| Rodzaj światła | światło czerwone |
| Klasa ochrony laserowej | 2 |
| Obudowa | Obudowa gwintowana |
Aplikacja
| Konstrukcja | Tłumienie tła |
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC |
| Pobór prądu[mA] | 75; (24 V) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Rodzaj światła | światło czerwone |
| Długość fali[nm] | 650 |
| Typ. czas życia[h] | 50000 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 |
Wejścia
| Obwód wejść binarnych | 1 x 24 V PNP |
Wyjścia
| Łączna liczba wyjść | 2 |
| Wykonanie elektryczne | PNP |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (komplementarny) |
| Maks. prąd obciążenia na wyjście[mA] | 100 |
| Częstotliwość przełączania DC[Hz] | 11 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Maks. średnica plamki światła[mm] | 5 | |
| Rozmiary plamki światlnej odnoszą się do | 2 m | |
| Histereza zakresu detekcji[%] | < 2 | |
| Uwaga dotycząca histerezy zakresu monitorowania |
| |
| Tłumienie tła: dostępne | tak | |
| Tłumienie tła[m] | < 20 |
Zakres pomiaru / nastaw
| Zakres pomiarowy[m] | 0,03...2 |
| Częstotliwość próbkowania[Hz] | 33 |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Profil | Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis | ||||
| SIO tryb | tak | ||||
| Ilość danych analogowych | 1 | ||||
| Ilość danych binarnych | 1 | ||||
| Min.czas cyklu procesu[ms] | 6,6 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...60 | |
| Uwaga dot. temperatury otoczenia |
| |
| Ochrona | IP 65; IP 67; IP 68; IP 69K | |
| Maks. odporność na oświetlenie zewnętrzne[klx] | 10; (na obiekcie) |
Testy / dopuszczenia
| EMC |
| |||||||||||||||
| Klasa ochrony laserowej | 2 | |||||||||||||||
| Uwagi dotyczące ochrony lasera |
| |||||||||||||||
| MTTF[lata] | 210 | |||||||||||||||
| Dopuszczenie UL |
|
Dane mechaniczne
| Waga[g] | 230,5 |
| Obudowa | Obudowa gwintowana |

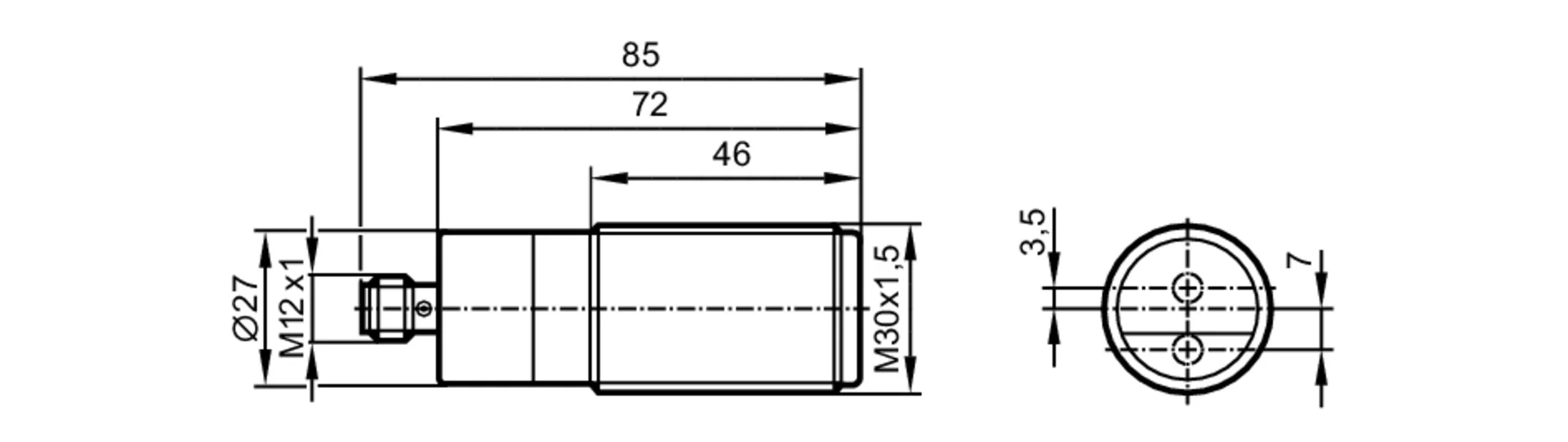

| Wymiary[mm] | M30 x 1,5 / L = 85 |
| Opis gwintu | M30 x 1,5 |
| Materiał | obudowa: stal kwasoodporna; szybka przednia: PMMA; PEI; EPDM |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||
| Jednostka wyświetlana | cm |
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Diagramy i grafiki
| Diagramy i grafiki | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Wykres histerezy |
|
Inne dane
| Dokładność | ||
| Odległość | czarny (6 % reemisji) | biały (90% reemisji) |
| 0 mm | ± 25 mm | ± 20 mm |
| 500 mm | ± 25 mm | ± 20 mm |
| 1000 mm | ± 25 mm | ± 20 mm |
| 1500 mm | ± 25 mm | ± 20 mm |
| 2000 mm | ± 30 mm | ± 20 mm |
| Obce światło na obiekcie | < 10 klx |
Parametry techniczne - Dalmierz laserowy OIDLCPKG/US (OID204) - IFM
Nr kat.
OC-IFM013437
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
