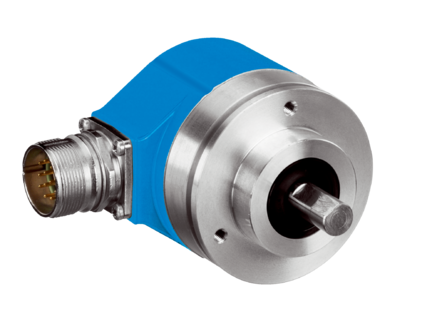

Opis produktu - Element (1032692) - SICK
Cechy
| Produkt specjalny | ✔ |
| Cecha wyróżniająca | Zastępuje urządzenie 1034234 CHI-81B001002048 z KOMPLETNYM ZESTAWEM MONTAŻOWYM Podane niżej dane techniczne dotyczą enkodera Bez adapterów mechanicznych Na rysunku wymiarowym przedstawiono kompletne urządzenie z fabrycznie zamontowanymi adapterami mechanicznymi |
| Standardowe urządzenie referencyjne | ATM60-A4A12X12, 1030001 |
Wydajność
| Liczba kroków na obrót (rozdzielczość maks.) | 4.096 (12 bit) |
| Liczba obrotów | 4.096 (12 bit) |
| Rozdzielczość maks. (liczba kroków na obrót x liczba obrotów) | 12 bit x 12 bit (4.096 x 4.096) |
| Rozdzielczość | Maks. dopuszczalna rozdzielczość: 25 bitów (jednoobrotowy 12 bitów x wieloobrotowy 13 bitów lub jednoobrotowy 13 bitów x wieloobrotowy 12 bitów). |
| Krok pomiarowy | 0,043° |
| Wartości graniczne błędów G | ± 0,25° 1) |
| Odchylenie standardowe powtórzenia σ r | 0,1° 2) |
1) Zgodnie z normą DIN ISO 1319-1, położenie górnej i dolnej wartości granicznej błędów jest zależne od sytuacji montażowej; podana wartość dotyczy położenia symetrycznego, tzn. odchylenie w kierunku górnym i dolnym ma tę samą wartość.
2) Zgodnie z normą DIN ISO 55350-13; 68,3% wartości pomiarowych leży w podanym zakresie.
Interfejsy
| Interfejs komunikacyjny | SSI |
| Czas inicjalizacji | 1.050 ms 1) |
| Czas generowania pozycji | 0,15 ms |
| Dane parametryczne | Liczba kroków na obrót Liczba obrotów Typ kodu Regulacja elektroniczna |
| Typ kodu | Gray |
| Parametryzacja przebiegu kodu | CW/CCW (V/R̅) |
| Częstotliwość taktowania | 1 MHz 2) |
| Ustawianie (regulacja elektroniczna) | H aktywny (L = 0 - 4,7 V, H = 10 - Us V) |
| Zgodnie z kierunkiem/przeciwnie do kierunku ruchu wskazówek zegara (kolejność kroków w kierunku obrotów) | L aktywny (L = 0 - 1,5 V, H = 2,0 - Us V) |
1) Po upływie tego czasu odczyty pozycji są ważne.
2) Minimalnie, sygnał LOW (Clock+): 500 ns.
Dane elektryczne
| Typ przyłącza | Wtyk, M23, 12 pinów, promieniowe |
| Napięcie zasilające | 10 ... 32 V |
| Pobór mocy | ≤ 0,8 W (bez obciążenia) |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| MTTFd: czas do niebezpiecznej awarii | 150 lat(a) (EN ISO 13849-1) 1) |
1) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
| Wykonanie mechaniczne | Wałek, mocowanie czołowe |
| Średnica wałka lub otworu | 10 mm |
| Długość wału | 19 mm |
| Masa | 0,5 kg 1) |
| Materiał, wał | Stal nierdzewna |
| Materiał, kołnierz | Aluminium |
| Materiał, obudowa | Odlew ciśnieniowy ze stopu aluminium |
| Moment rozruchowy | 2,5 Ncm (+20 °C), z pierścieniem uszczelniającym wałka 0,5 Ncm (+20 °C), bez pierścienia uszczelniającego wałka 2) |
| Moment obrotowy roboczy | 1,8 Ncm (+20 °C), z pierścieniem uszczelniającym wałka 0,3 Ncm (+20 °C), bez pierścienia uszczelniającego wałka 2) |
| Dopuszczalne obciążenie wałka | 300 N (promieniowe) 50 N (osiowe) |
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ 3) |
| Moment bezwładności wirnika | 35 gcm² |
| Żywotność łożysk | 3,6 x 10 9 obrotów |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
1) Dotyczy enkoderów z wtykiem.
2) W razie usunięcia przez klienta pierścienia uszczelniającego wałka.
3) Przy projektowaniu zakresu temperatur roboczych należy wziąć pod uwagę nagrzewanie własne na poziomie 3,3 K na 1000 min⁻¹.
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 |
| Stopień ochrony | IP67, z pierścieniem uszczelniającym wałka (IEC 60529) 1) IP43, bez pierścienia uszczelniającego wałka, bez uszczelnienia na kołnierzu enkodera (IEC 60529) 1) IP65, bez pierścienia uszczelniającego wałka, z uszczelnieniem na kołnierzu enkodera (IEC 60529) 1) |
| Dopuszczalna względna wilgotność powietrza | 98 % |
| Zakres temperatury roboczej | –20 °C ... +85 °C |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) |
| Odporność na drgania | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
1) Przy zamontowanym kontrawtyku.
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270502 |
| ECLASS 5.1.4 | 27270502 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270502 |
| ECLASS 8.0 | 27270502 |
| ECLASS 8.1 | 27270502 |
| ECLASS 9.0 | 27270502 |
| ECLASS 10.0 | 27270502 |
| ECLASS 11.0 | 27270502 |
| ECLASS 12.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
