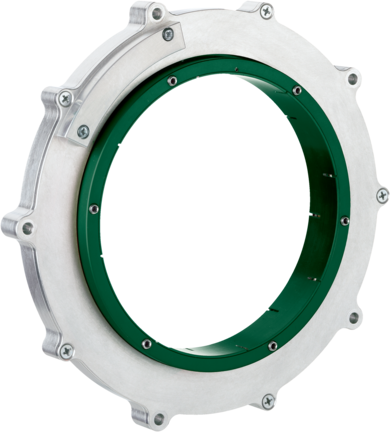

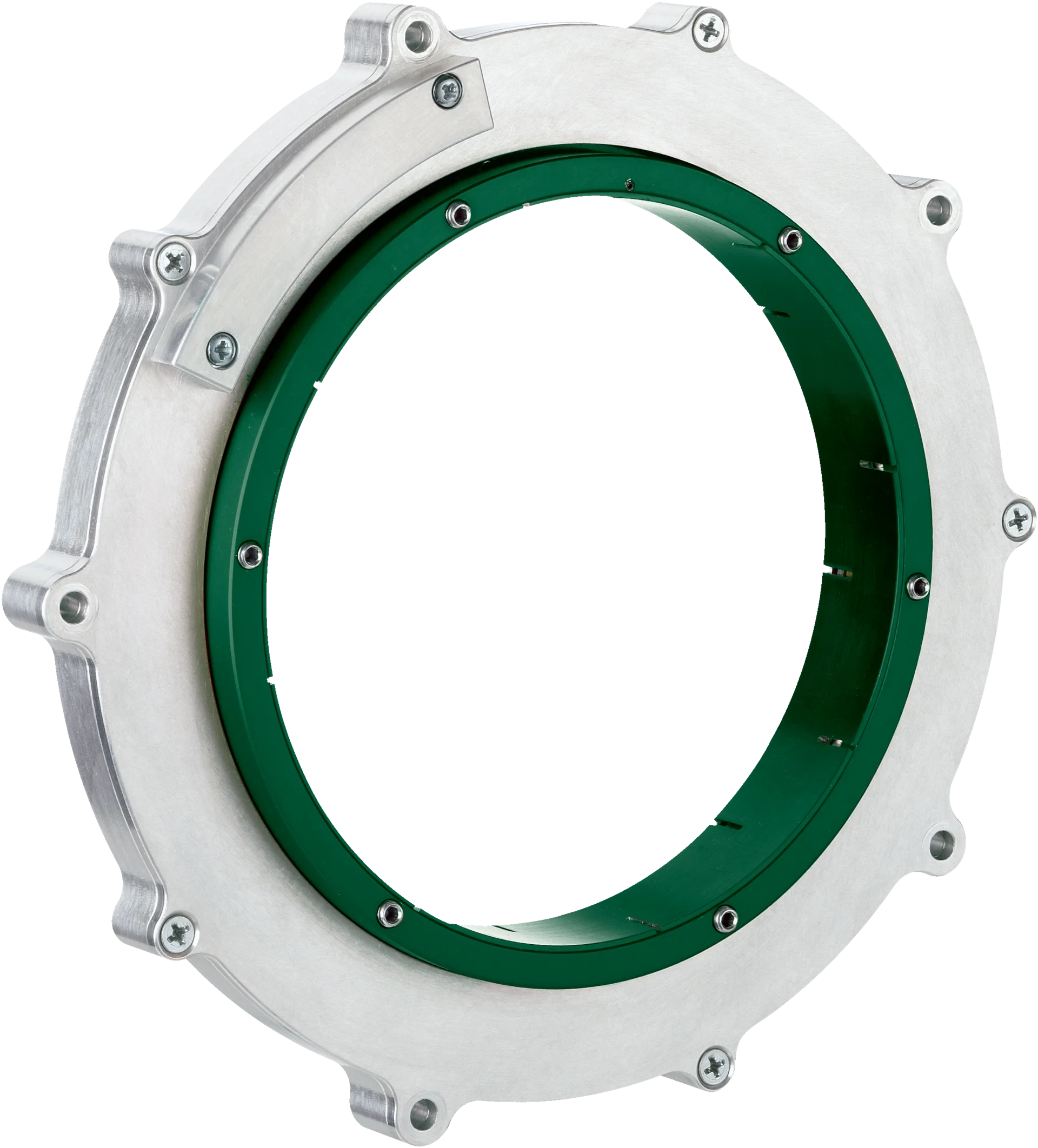

Zdjęcie produktu ma charakter poglądowy

Element (1038272) - SICK

SKU: OC-SICK003553 MPN: 1038272

Producent: SICK

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Element (1038272) - SICK

Charakterystyka bezpieczeństwa technicznego

MTTF _D (średni czas do niebezpiecznej awarii)

147,7 lat(a) (EN ISO 13849) ¹⁾

¹⁾ W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 60 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.

Wydajność

Liczba okresów Sinus/Cosinus na obrót	128
Liczba bezwzględnie rejestrowanych obrotów	1
Łączna liczba kroków	4.096 przez RS 485
Krok pomiarowy	2,5 ″ przy interpolacji sygnałów Sinus/Cosinus, np. 12 bit
Nieliniowość różnicowa	± 72 ″, Granice błędów analizy sygnałów Sinus/Cosinus, typowe wartości przy położeniu nominalnym ± 0,1 mm oraz + 20 °C
Nieliniowość różnicowa	± 21 ″, Nieliniowość w jednym okresie Sinus/Cosinus, typowe wartości przy położeniu nominalnym ± 0,1 mm oraz + 20 °C
Robocza prędkość obrotowa	≤ 1.500 min⁻¹, przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej
Latencja	100 µs
Dostępny zakres pamięci	1.792 Byte
Dokładność systemu	± 57 ″

Interfejsy

Kodowanie wartości bezwzględnej	Binarny
Przebieg kodu	Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy), Przy obrocie wałka w prawo, patrząc w kierunku „A” (patrz rysunek wymiarowy)
Interfejs komunikacyjny	HIPERFACE ^®

Dane elektryczne

Typ przyłącza	Wtyk, 8 pinów
Napięcie zasilające	7 V DC ... 12 V DC
Zalecane napięcie zasilające	8 V DC
Pobór prądu	150 mA ¹⁾

¹⁾ Bez obciążenia.

Dane mechaniczne

Wykonanie wałka	Otwór przelotowy
Średnica wałka lub otworu	110 mm
Wymiary	Patrz rysunek wymiarowy
Masa	≤ 0,27 kg
Moment bezwładności wirnika	2.860 gcm²
Prędkość obrotowa pracy	3.000 min⁻¹
Przyspieszenie kątowe	≤ 28.000 rad/s²
Dopuszczalny promieniowy przesuw wałka	± 0,2 mm
Dopuszczalny osiowy przesuw wałka	± 0,5 mm ¹⁾

¹⁾ Relatywnie do pozycji montażowej, jak opisano w instrukcji montażu (nr kat. 8013609) oraz propozycji zamontowania.

Dane dotyczące otoczenia

Zakres temperatury roboczej	–30 °C ... +115 °C
Zakres temperatur przechowywania	–50 °C ... +125 °C, bez opakowania
Względna wilgotność powietrza/kondensacja wilgoci	90 %, Roszenie niedopuszczalne
Odporność na wstrząsy	100 g, 10 ms (wg EN 60068-2-27)
Zakres częstotliwości odporności na drgania	30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
EMC	Wg EN 61000-6-2 i EN 61000-6-3 ¹⁾
Stopień ochrony	IP40, przy podłączonym kontrawtyku i zamkniętej pokrywie (IEC 60529)

¹⁾ Kompatybilność elektromagnetyczna jest gwarantowana zgodnie z podanymi normami, jeśli system sprzężenia zwrotnego jest zamontowany w obudowie przewodzącej prąd elektryczny, która jest połączona poprzez ekran przewodu z centralnym punktem uziemienia regulatora silnika. Przy zastosowaniu innych sposobów ekranowania użytkownik musi przeprowadzić własne testy.

Certyfikaty

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
China-RoHS	✔
Certyfikat EAC / DoC	✔

Klasyfikacje

ECLASS 5.0	27270590
ECLASS 5.1.4	27270590
ECLASS 6.0	27270590
ECLASS 6.2	27270590
ECLASS 7.0	27270590
ECLASS 8.0	27270590
ECLASS 8.1	27270590
ECLASS 9.0	27270590
ECLASS 10.0	27273805
ECLASS 11.0	27273901
ECLASS 12.0	27273901
ETIM 5.0	EC001486
ETIM 6.0	EC001486
ETIM 7.0	EC001486
ETIM 8.0	EC001486
UNSPSC 16.0901	41112113

Parametry techniczne - Element (1038272) - SICK

Nr kat.

OC-SICK003553

Pliki do pobrania - Element (1038272) - SICK

dataSheet_SEK160-HN110AK02_1038272_pl.pdf Pobierz

Adres producenta/dystrybutora

SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
