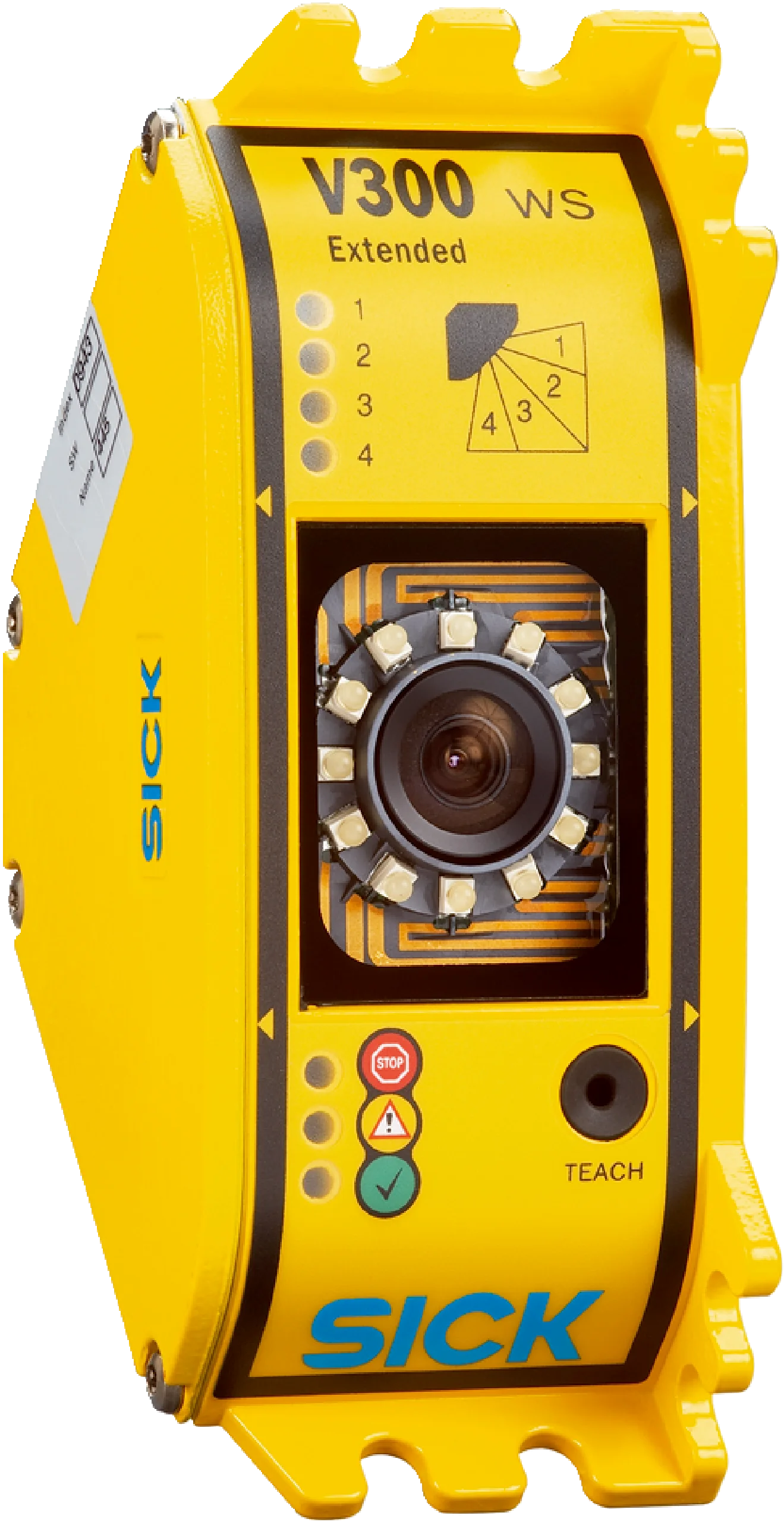

Zdjęcie produktu ma charakter poglądowy
SICK

Element (1041542) - SICK

SKU: OC-SICK004132 MPN: 1041542
Producent: SICK
Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:
[email protected]
+48 71 799 45 81
Zapisz na liście
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Element (1041542) - SICK

Cechy

Technologia 2D camera
Rozdzielczość 20 mm, 24 mm, 30 mm 1)
Zasięg pola ochronnego
Rozdzielczość 20 mm 1,41 m
Rozdzielczość 24 mm 1,7 m
Rozdzielczość 30 mm 2,12 m
Wielkość pola ochronnego
Rozdzielczość 20 mm 1 m x 1 m
Rozdzielczość 24 mm 1,2 m x 1,2 m
Rozdzielczość 30 mm 1,5 m x 1,5 m
Stosunek boków pola ochronnego 1:1 do 2:1
Czas odpowiedzi 20 ms
Zakres dostawy Z rysikiem do konfiguracji, instrukcją eksploatacji na płycie CD-ROM i instrukcją szybkiego uruchomienia

1) W zależności od zestawu rozdzielczości.

Charakterystyka bezpieczeństwa technicznego

Typ Typ 3 (IEC 61496-1)
Poziom nienaruszalności bezpieczeństwa SIL 2 (IEC 61508)
Kategoria Kategoria 3 (EN ISO 13849)
Poziom zapewnienia bezpieczeństwa PL d (EN ISO 13849)
PFH D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) 5,6 x 10 -9
T M (okres użytkowania) 20 lat(a) (EN ISO 13849)
Bezpieczny stan w przypadku usterki Co najmniej jedno urządzenie OSSD jest wyłączone

Funkcje

Funkcje Stan dostarczony
Blokada restartu ✔ Dezaktywowany
Monitorowanie urządzeń zewnętrznych (EDM) ✔ Dezaktywowany
Połączenie kaskadowe ✔
Teach/Sync ✔

Interfejsy

Typ przyłącza Wtyk M12, 8 pinów
Dopuszczalna długość przewodów ≤ 7,5 m 1)
Wskaźniki LEDs

1) Przy przekroju poprzecznym przewodu 0,25 mm².

Dane elektryczne

Klasa ochrony III (EN 50178)
Napięcie zasilania U V 24 V DC (19,2 V DC ... 28,8 V DC)
Pobór prądu

≤ 165 mA 1)

≤ 690 mA 2)

Wyjścia bezpieczeństwa (OSSD) 2 półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego
Stan WŁ., napięcie załączające HIGH U V – 2,7 V DC ... U V
Stan WYŁ., napięcie załączające LOW ≤ 3,5 V DC

1) Przy 24 V DC bez obciążenia wyjściowego.

2) Z maksymalnym obciążeniem wyjściowym.

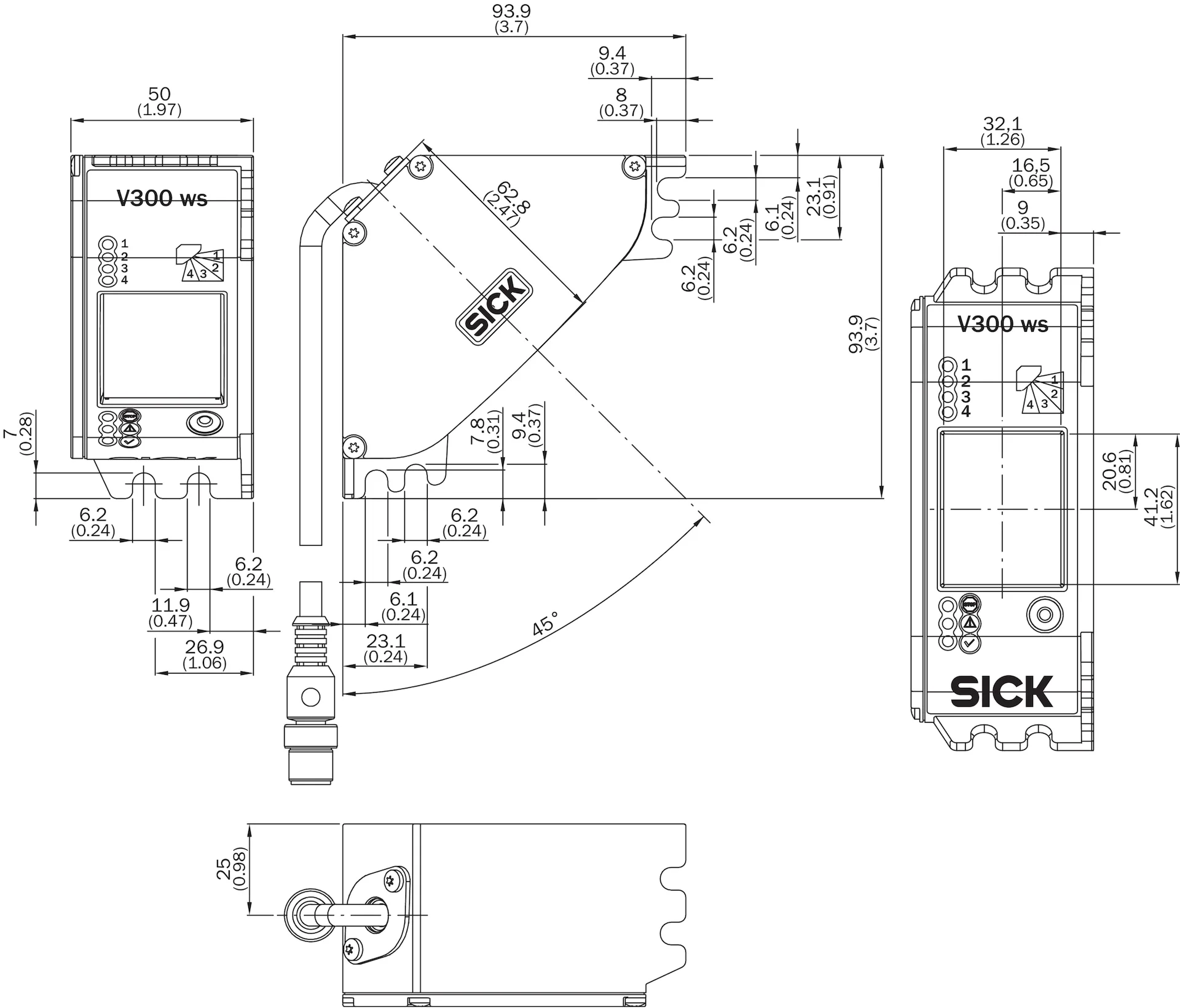

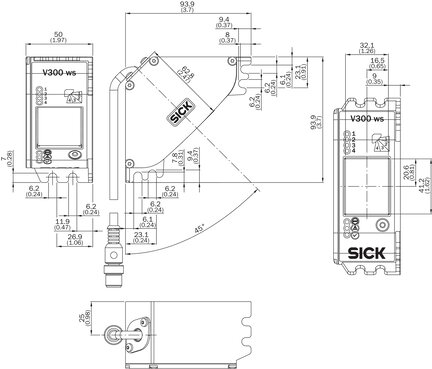

Dane mechaniczne

Wymiary (szer. x wys. x głęb.) 93,9 mm x 50 mm x 93,9 mm
Masa + 355 g
Materiał obudowy Odlew ciśnieniowy ze stopu aluminium

Dane dotyczące otoczenia

Stopień ochrony IP54 (EN 60529)
Temperatura otoczenia pracy 0 °C ... +50 °C
Temperatura składowania –25 °C ... +70 °C
Wilgotność powietrza 15 % ... 95 %, bez kondensacji
Odporność na drgania 5 g, 10 Hz ... 55 Hz (EN 60068-2-6)

Inne dane

Długość fali 850 nm

Certyfikaty

EU declaration of conformity ✔
ACMA declaration of conformity ✔
China-RoHS ✔
Certyfikat cULus ✔
Certyfikat EAC / DoC ✔
Certyfikat EC-Type-Examination ✔

Klasyfikacje

ECLASS 5.0 27272790
ECLASS 5.1.4 27272790
ECLASS 6.0 27272790
ECLASS 6.2 27272790
ECLASS 7.0 27272790
ECLASS 8.0 27272790
ECLASS 8.1 27272790
ECLASS 9.0 27272790
ECLASS 10.0 27272790
ECLASS 11.0 27272790
ECLASS 12.0 27272790
ETIM 5.0 EC001511
ETIM 6.0 EC001511
ETIM 7.0 EC001511
ETIM 8.0 EC001511
UNSPSC 16.0901 39121528

Parametry techniczne - Element (1041542) - SICK

Nr kat.
OC-SICK004132

Pliki do pobrania - Element (1041542) - SICK

  • dataSheet_V30W-0101000_1041542_pl.pdf Pobierz

Adres producenta/dystrybutora

SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
